Уважаемый покупатель!
Вы приобрели тиски машинные крестовинные, из-
готовленные в КНР под контролем российских спе-
циалистов по заказу ООО «ЭНКОР-Инструмент-
Воронеж».
Перед вводом в эксплуатацию тисков внимательно и
до конца прочтите настоящее руководство по
эксплуатации и сохраните его на весь срок
использования тисков машинных крестовинных.
1. НАЗНАЧЕНИЕ
Тиски машинные крестовинные (далее тиски) -
приспособление, предназначенное для установки и
закрепления заготовки при выполнении фрезерных,
расточных, сверлильных, разметочных и других работ,
связанных с перемещениями заготовки в продольном и
поперечном направлениях.
2. ТЕХНИЧЕСКИЕ ДАННЫЕ
2.1. Основные параметры приведены в табл. 1.
Таблица 1
Наименование параметра
Арт. 20080
Арт. 20081
Арт. 20082
Ширина рабочих губок, мм
75
100
125
Ход подвижной губки, мм
70
100
115
Максимальный ход продольного
перемещения, мм
120
160
165
Максимальный ход поперечного
перемещения, мм
90
125
160
Цена деления лимба, мм
0,1
0,1
0,1
Масса, кг
6
9,5
13,5
В связи с постоянным совершенствованием техниче-
ских характеристик изделий, оставляем за собой право
вносить изменения в конструкцию и комплектность.
При необходимости информация об этом будет
прилагаться отдельным листом.

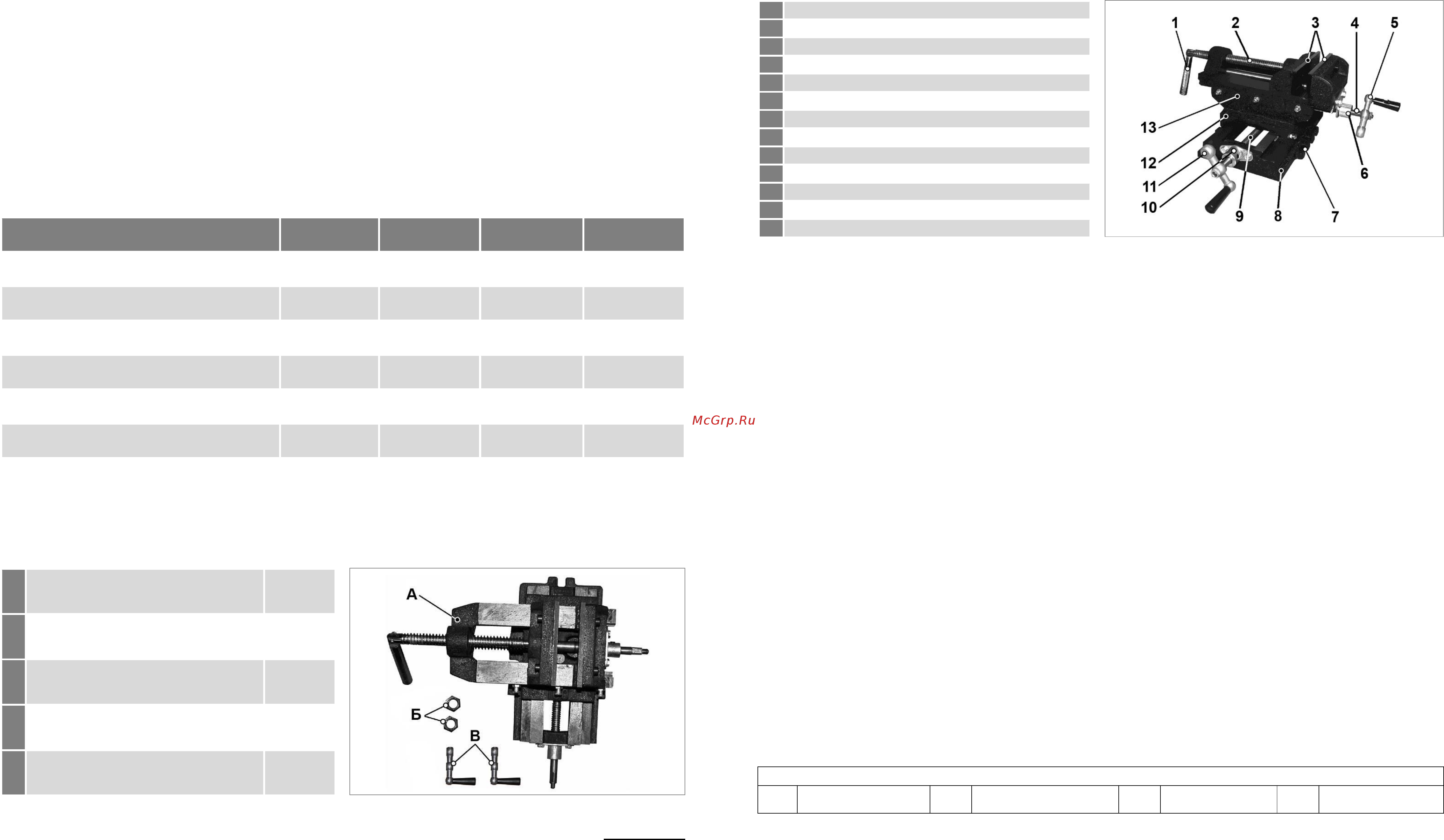

3. КОМПЛЕКТНОСТЬ (Рис. 1)
В комплект поставки входит (Рис. 1):
4. УКАЗАНИЯ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ
ВНИМАНИЕ! Перед началом работы внимательно
изучите руководство по эксплуатации и указания по
технике безопасности станка, на котором будут
установлены тиски.
4.1. Тиски должны быть исправными, чистыми, сухими и
надёжно закреплены на рабочем столе станка или на верстаке.
4.2. Надёжно закрепите обрабатываемую деталь в тисках.
4.3. Не используйте тиски с повреждёнными губками,
что не обеспечивает надёжное крепление заготовки.
4.4. При закреплении заготовки в тисках запрещается
использовать удлинители рукоятки (1) ходового
винта (2), Рис. 2.
4.5. Запрещается вносить любые изменения в кон-
струкцию, предусмотренную заводом - изготовителем.
ВНИМАНИЕ! Невыполнение правил техники безопасно-
сти может стать причиной тяжелой травмы.
А
Тиски машинные крестовинные
1 шт.
Рис. 1
Б
Гайка
2 шт.
В
Рукоятка
2 шт.
■
Упаковка
1 шт.
■
Руководство по эксплуатации
1 экз.
5. УСТРОЙСТВО ТИСКОВ (Рис. 2)
6. СБОРКА И УСТАНОВКА ТИСКОВ (Рис. 1, 2)
6.1. Сборка
6.1.1. Установите рукоятки (5), (11) винтов (4), (9) и за-
фиксируйте их гайками (Б).
6.2. Установка
6.2.1. Установите тиски на рабочий стол станка.
6.2.2. Прочно закрепите тиски через пазы (7) основания
(8) на рабочем столе станка. (Элементы крепления в
состав комплектности не входят.)
6.2.3. Для контроля перемещения в продольном и
поперечном направлении используйте лимбы (6,10).
Цена деления - 0,1 мм.
7. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
7.1. Оберегайте тиски от механических повреждений.
7.2. После окончания работы очищайте тиски от стружки.
7.3. Периодически смазывайте все сопрягаемые по-
верхности и резьбу винтов (2), (4) и (9), Рис. 2.
7.4. Не допускайте попадания на резьбовые детали
тисков абразивных материалов.
7.5. Храните и транспортируйте тиски чистыми и сма-
занными машинным маслом, обёрнутыми в промас-
ленную бумагу или полиэтилен, в оригинальной упаковке.
При хранении и транспортировке тисков не допускайте
падений, ударов и попадания на них жидкостей. Не
храните тиски в помещениях с агрессивными
веществами, жидкостями, газами.
8. КРИТЕРИИ ПРЕДЕЛЬНОГО СОСТОЯНИЯ, УТИЛИЗАЦИЯ
8.1. Критериями предельного состояния тисков явля-
ются: износ резьбы ходового винта (не обеспечивает
надёжное закрепление заготовки) или трещина в ме-
таллоконструкции.
8.2. Тиски и их детали, вышедшие из строя и не подле-
жащие ремонту, необходимо сдавать на специальные
приёмные пункты по утилизации. Не выбрасывайте
вышедшие из строя узлы и детали в бытовые отходы.
9. ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА
ООО «ЭНКОР-Инструмент-Воронеж» гарантирует
соответствие тисков машинных крестовинных
требованиям технической документации.
При соблюдении условий транспортировки,
хранения и эксплуатации гарантийный срок
эксплуатации тисков машинных крестовинных при
продаже через розничную сеть – 6 месяцев с даты
продажи.
Назначенный срок службы – 5 лет.
Изготовитель:
ШАНХАЙ ДЖОЕ ИМПОРТ ЭНД ЭКСПОРТ КО. ЛТД.
Китай-Рм 339, № 551 ЛАОШАНУЧУН, ПУДОНГ,
ШАНХАЙ, П.Р.
Импортер:
ООО «ЭНКОР-Инструмент-Воронеж»:
394018, Воронеж, пл. Ленина, 8.
Тел./факс: (473)239-03-33
E-mail: opt@enkor.ru
10. ОТМЕТКА О ПРОДАЖЕ
Тиски машинные крестовинные модели
□
Арт. 20080
□
Арт. 20081
□
Арт. 20082
□
Арт. 20083
Заполняет торговое предприятие:
Дата продажи ________________________
(число, месяц прописью, год)
Штамп магазина______________________
Продавец ______________________________
(подпись или штамп)
1
Рукоятка ходового винта
Рис. 2
2
Винт ходовой
3
Губки
4
Винт поперечного перемещения
5
Рукоятка поперечного перемещения
6
Лимб поперечного перемещения
7
Пазы для крепления
8
Основание
9
Винт продольного перемещения
10
Лимб продольного перемещения
11
Рукоятка продольного перемещения
12
Суппорт продольного перемещения
13
Суппорт поперечного перемещения
