8
напряжения.
5.2.3. Большинство проблем с двигате-
лем вызвано ослаблением или плохими
контактами в разъёмах, перегрузкой,
пониженным напряжением (возможно,
вследствие недостаточного сечения
подводящих проводов). Всегда с помо-
щью квалифицированного электрика
проверяйте все разъемы, рабочее
напряжение и потребляемый насосом
ток.
5.2.5. При большой длине и малом по-
перечном сечении подводящих прово-
дов на них происходит дополнительное
падение напряжения, которое приводит
к проблемам с двигателем. Поэтому
для нормального функционирования
насоса необходимо достаточное попе-
речное сечение подводящих проводов.
Рекомендованное поперечное сечение
медного провода 1,5 мм² при общей
длине не более 15 метров. При этом, не
имеет значения, осуществляется под-
вод электроэнергии к насосу через ста-
ционарные подводящие провода, через
удлинительный кабель или через ком-
бинацию стационарных и удлинитель-
ный кабелей.
6. УСТРОЙСТВО НАСОСА

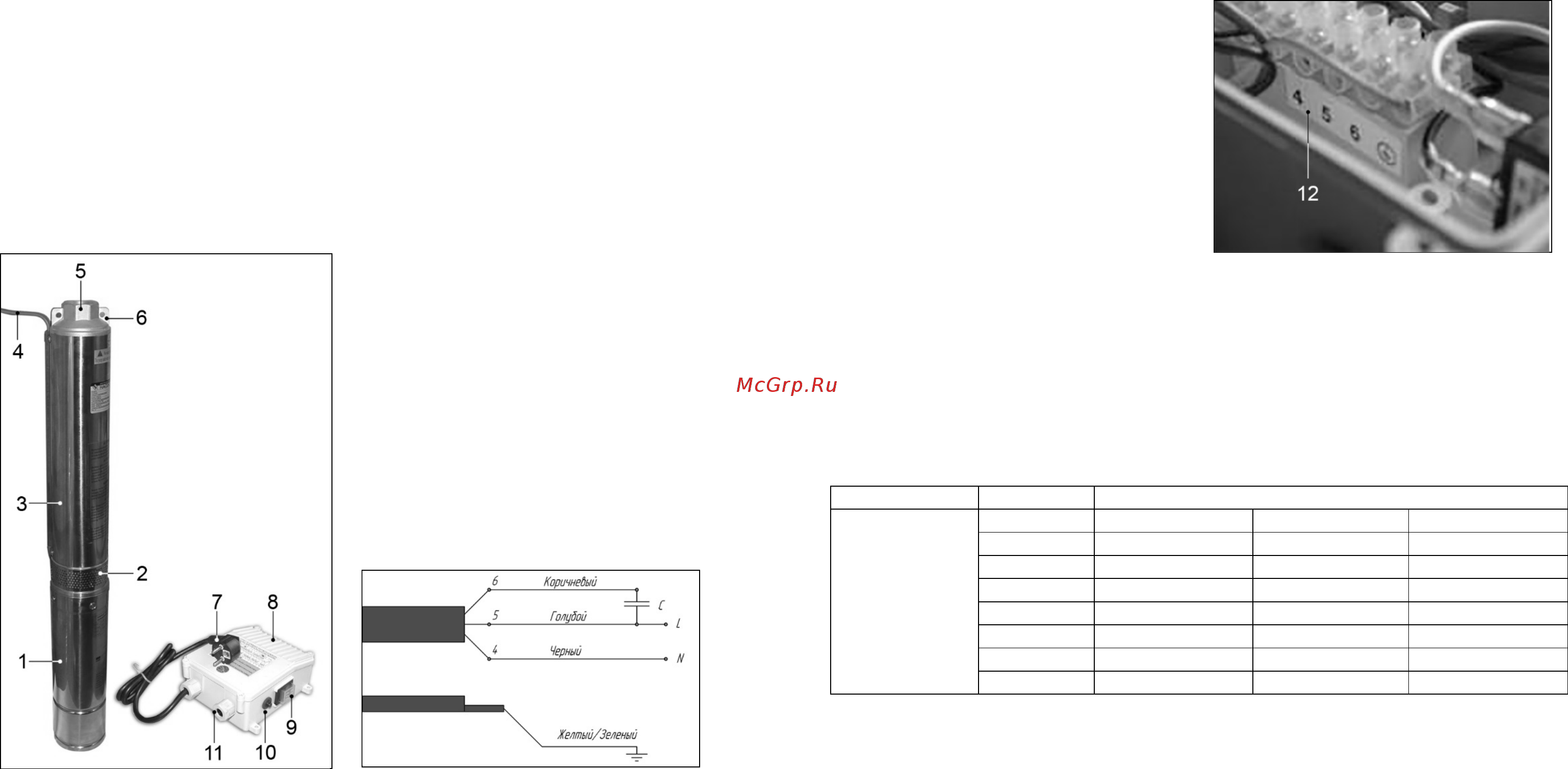

Устройство насоса показано на рисунке 2.
Рисунок 2
1. Электродвигатель
2. Сетка водозаборного окна
3. Насос
4. Кабель электрический
5. Патрубок выходной
6. Проушина (2 шт.)
7. Шнур питания с вилкой
8. Пускозащитное устройство (ПЗУ)
9. Выключатель
10. Кнопка термореле
11. Гермоввод
Схема подключения насоса
Рисунок 3
7. МОНТАЖ
Внимание! Перед проведением любых работ по монтажу, обслуживанию или
9
замене дополнительного оборудования насоса отключайте вилку шнура пита-
ния от розетки электрической сети.
7.1. Подключение электрического ка-
беля насоса к ПЗУ (Рис. 2-4)
Внимание! Все электротехнические ра-
боты по подключению насоса к электри-
ческой сети должны производится ква-
лифицированным электриком!
7.1.1. Откройте верхнюю крышку ПЗУ
(8) вывинтив 4 винта крышки.
7.1.2. Через гермоввод (11) введите
электрический кабель (4) в ПЗУ (8).
7.1.3. Подключите электрический ка-
бель (4) к клеммной колодке (12) внутри
ПЗУ (8) согласно схеме подключения,
на рисунке 3.
Примечание. Цифрами обозначены но-
мера клемм на клеммной колодке (12).
7.1.6. Максимальная длина электриче-
ского кабеля зависит от номинального
потребления тока (номинальной мощ-
ности насоса) и площади сечения токо-
проводящих жил кабеля.
7.1.4. Закройте верхнюю крышку ПЗУ
(8), завинтив 4 винта крышки.
7.1.5. Наращивание длины электриче-
ского кабеля (4) производится только с
использованием термоусадочной ка-
бельной муфты (приобретается от-
дельно).
Рисунок 4
7.1.7. В таблице 3 указана максималь-
ная длина электрического кабеля в за-
висимости от мощности электродвига-
теля насоса и площади сечения токо-
проводящих жил.
Таблица 3.
Род тока
Мотор
Сечение кабеля [мм
2
]
Однофазный
переменный
220В ±10%
50Гц
кВт
4 x 4
0,25
-
0,37
-
0,55
до140
0,75
110 - 165
1,1
80 - 120
1,5
60 - 95
2,2
45 - 65
7.2. Монтаж насоса в скважину или
колодец (Рис. 5)
Внимание! При монтаже насос должен
быть отключен от источника электриче-
ского тока.
7.2.1. При использовании насоса в сква-
жине необходимо учесть соотношение
внешнего диаметра насоса и
диаметра скважины.
7.2.2. Закрепите насос стальным тро-
сом, пропустив трос через две проу-
шины (6) (Рис. 2) в верхней крышке
насоса длиной, необходимой для погру-
жения насоса. Прочность троса должна
быть достаточной для удержания
массы насоса и заполненного водой
напорного трубопровода.
