Уважаемый покупатель! Вы приобрели болторез, изготовленный в КНР под
контролем российских специалистов по заказу ООО «ЭНКОР-Инструмент-
Воронеж».
1. НАЗНАЧЕНИЕ
Болторезы предназначены для перерезания (перекусывания) прутков, арматуры,
болтов, шпилек и т.п. из незакаленной стали и цветных металлов.
2. УСТРОЙСТВО

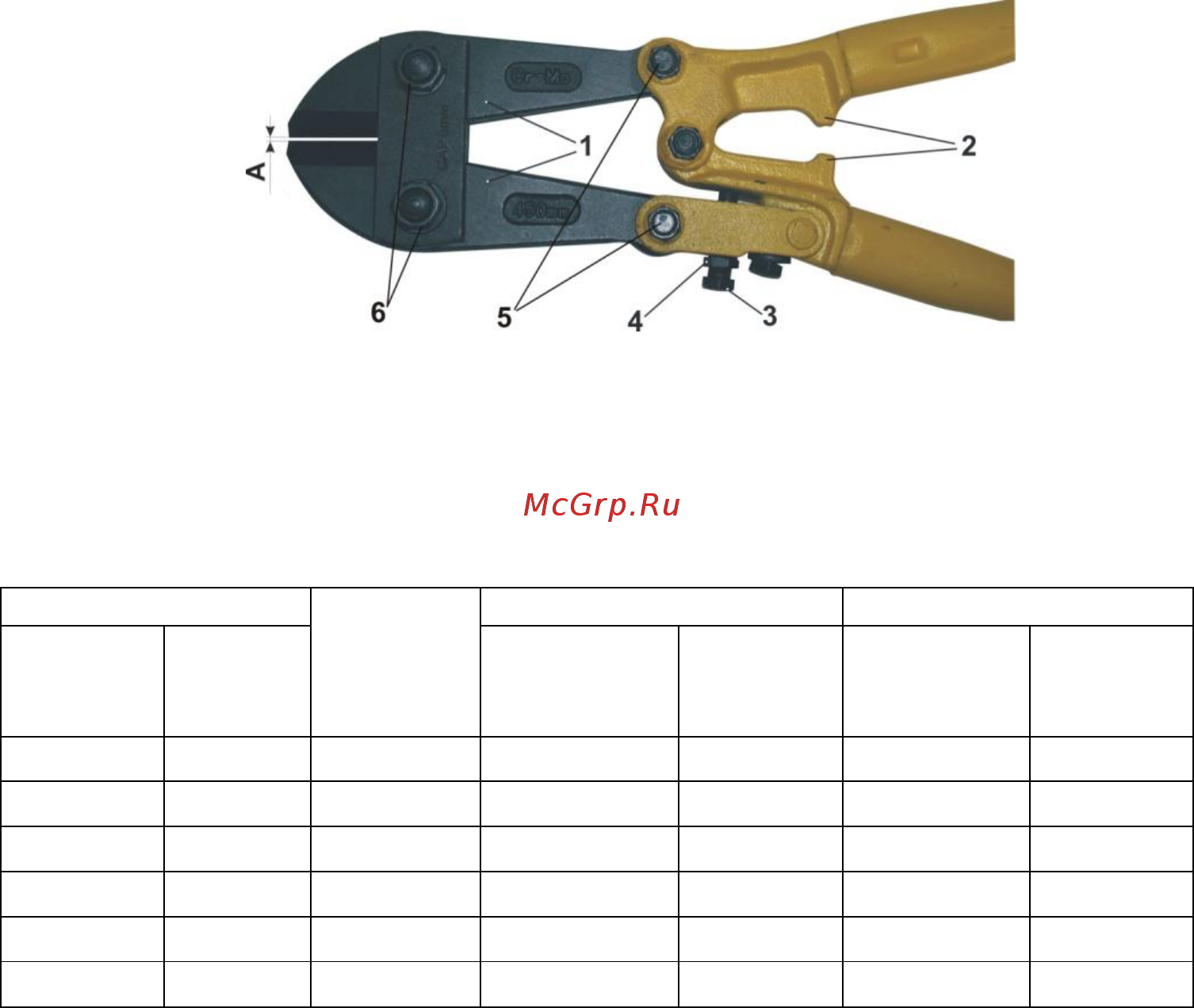

1. Сменные лезвия болтореза
2. Ограничительные приливы
3. Регулировочный болт
4. Контргайка регулировочного болта
5. Болты крепления сменных лезвий
6. Гайки
Рис.1.
А. Зазор между лезвиями болтореза
3. РЕГУЛИРОВКА
Для продления срока службы и безотказной работы вашего болтореза перед
первым применением (либо после замены лезвий) рекомендуем провести
регулировку зазора между сменными лезвиями болтореза согласно таблице 1.
Таблица 1.
Артикул
Длина
болтореза,
мм
Арматура стальная
Пруток стальной
болтореза
Диаметр
заготовки,
мм
Размер А,
мм
Диаметр
заготовки,
мм
Размер А,
мм
27307
300
4
0,1-0,15
4
0,2-0,25
27309
450
8
0,1-0,15
8
0,2-0,25
27310
610
10
0,2-0,25
10
0,3-0,35
27311
760
12
0,3-0,35
12
0,5-0,55
27312
915
14
0,4-0,45
14
0,6-0,65
27313
1060
16
0,5-0,55
16
0,7-0,75
Регулировка зазора необходима для:
- снижения излишней нагрузки на сменные лезвия болтореза,
- увеличения ресурса болтореза,
- снижения риска вылета обрезка заготовки с высокой скоростью.
Ослабьте контргайку (4) регулировочного болта (3) на кронштейне болтореза.
Выкрутите регулировочный болт (3) на 3-4 оборота. Разведите рукоятки в
стороны, открывая зев, затем сомкните их до ограничительных приливов (2).
Удерживая рукоятки сомкнутыми, вращением регулировочного болта (3)
установите зазор между лезвиями (1) болтореза, равный размеру «А».
В качестве шаблона используйте щуп, полоску плотной бумаги, пластика или
проволоку соответствующего диаметра и т.д. Зафиксируйте этот зазор
контргайкой (4), Рис.1.
Для замены лезвий (1) болтореза открутите гайки (6) и болты крепления
сменных лезвий (5) к рукояткам. Снимите изношенные лезвия (1) и установите
новые. Закрутите гайки (6) и болты крепления лезвий (5) к рукояткам.
Отрегулируйте зазор «А» между сменными лезвиями (1) болтореза, как указано
выше.
4. ТРЕБОВАНИЯ БЕЗОПАСНОСТИ
При работе с болторезом рекомендуем пользоваться средствами
индивидуальной защиты (защитными очками и рукавицами) для
предотвращения возможных травм.
ВНИМАНИЕ! Используйте болторез только по назначению.
Поместите разрезаемую заготовку как можно дальше в лезвия болтореза. Это
поможет свести к минимуму прилагаемое усилие. Медленно увеличивайте
прилагаемое усилие к рукояткам болтореза.
Запрещается:
- удлинять рукоятки болтореза. Это может привести к поломке рукояток
или сменных лезвий.
- резать электропровода и кабели под напряжением. Это может стать
причиной тяжелой травмы. Пластиковые ручки на рукоятках не защищают
от поражения электрическим током.
- нагревать сменные лезвия болтореза. Это может привести к поломке
режущих кромок лезвий и/или их деформации.
- ударять молотком по рукояткам болтореза. Это может привести к
поломке рукояток.
Рукоятки болтореза должны быть чистыми, без следов смазки.
Используйте только оригинальные сменные лезвия болтореза «ЭНКОР» (см.
артикул в таблице 1).
5. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
По окончанию работ очистите болторез от пыли и грязи, смажьте подвижные
соединения и неокрашенные детали жидким машинным маслом.
Храните смазанный и отрегулированный болторез в сухом помещении.
6. СВИДЕТЕЛЬСТВО О ПРОДАЖЕ
Заполняет торговое предприятие:
Дата продажи______________________ Продавец ______________________
(число, месяц прописью, год) (подпись или штамп)
_________________
(Штамп магазина)
