Уважаемый покупатель! Вы приобрели трубный рычажный ключ,

изготовленный в КНР под контролем российских специалистов по заказу

ООО «ЭНКОР-Инструмент-Воронеж».

1. НАЗНАЧЕНИЕ

Трубный рычажный ключ (далее ключ) предназначен для захватывания и

вращения металлических труб и соединительных частей трубопроводов

диаметром до 25 мм.

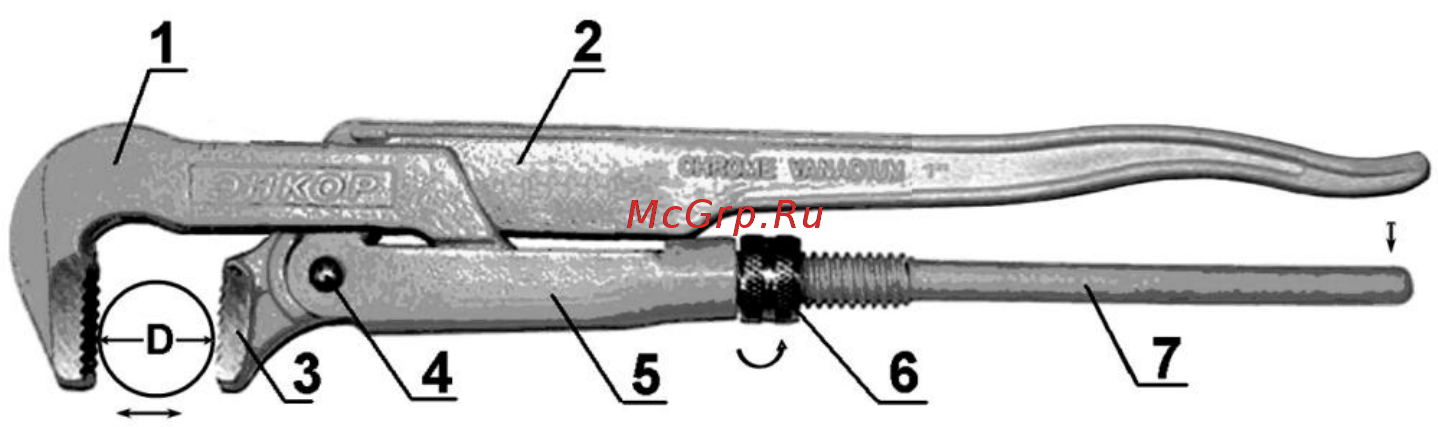

2. УСТРОЙСТВО

1. Подвижный рычаг

2. Неподвижный рычаг

3. Губка

4. Ось

5. Поводок

6. Гайка

7. Рукоятка подвижного рычага

D. Диаметр трубы (зев)

Рис. 1

3. РЕГУЛИРОВКА

Для регулировки зева ключа необходимо вращать гайку (6); при этом

перемещается подвижный рычаг (1) в соответствии с диаметром

используемой трубы. При использовании ключа с трубами одинакового

диаметра или перехвате (вращение за несколько приѐмов) ключ не

нуждается в повторной регулировке.

4. ПОРЯДОК РАБОТЫ

1. Перед выполнением работ очистите трубу от ржавчины, краски и т.п.

2. Вращая гайку (6), установите расстояние между губками ключа в

соответствии с диаметром используемой трубы.

3. Разведите рычаги (зависит от типоразмера) и установите ключ на трубу.

Положение от неподвижного рычага к подвижному определяет направление

вращения ключа.

4. При маленьких диаметрах трубы устанавливайте ключ так, чтобы контакт

трубы был посредине губок ключа.

5. Сжимая и разжимая рычаг (2) и рукоятку (7), гайкой (6) установите

надѐжный контакт губок ключа с используемой трубой.

6. Удерживайте рычаг (2) и рукоятку (7) кистью руки с постоянным усилием.

Не перекашивайте ключ, аккуратно и плавно поворачивайте его по

направлению от неподвижного рычага (2) к рукоятке подвижного рычага (7).

ПОМНИТЕ! При значительном усилии сжатия неподвижного рычага (2) и

рукоятки подвижного рычага (7) может произойти деформация трубы

(смятие).

7. Для освобождения ключа или для перехвата трубы необходимо развести

рычаг (2) и рукоятку (7). Установите ключ на трубе в удобном положении,

повторите пункты 4 - 6.

8. Для вращения трубы в обратном направлении необходимо переустановить

ключ в зеркальном положении, Рис. 1.

9. Перед каждым захватом трубы очистите зубцы от ржавчины, краски и т.п.

ВНИМАНИЕ! При откручивании или закручивании трубы или

соединительных частей трубопроводов на местах их контакта с ключом

остаются следы от насечек губок. При работе с декоративными

изделиями используйте специальные накладки на губки (не

комплектуется) или применяйте инструмент для «деликатных» работ.

5. ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

При работе с ключом рекомендуем пользоваться средствами индивидуальной

защиты (защитными очками и рукавицами) для предотвращения возможных

травм (окалина, ржавчина, осколки старой краски и т.п.).

ВНИМАНИЕ! Используйте ключ только по назначению.

Медленно увеличивайте прилагаемое усилие вращения. Надѐжно удерживайте

ключ.

Запрещается:

- изменять конструкцию;

- применять дополнительные рычаги для увеличения усилия, ударять

молотком по рукоятке ключа. Это может привести к его поломке.

- откручивать или закручивать трубопровод подачи воздуха, газов и

жидкостей под давлением;

- откручивать или закручивать трубопровод электропроводки под

напряжением;

- нагревать ключ и его элементы. Это может привести к локальному

отпуску термической обработки, и как следствие, к его деформации или

поломке.

Ключ должен быть чистым и сухим.

Не используйте ключ с изношенными вершинами зубцов губок, что не

обеспечивает надѐжный захват трубы (проворачивается). Критерием

предельного состояния ключа является появление радиуса (притупления)

вершин зубцов рабочей части губок более 0,4 мм (не обеспечивает надѐжный

захват трубы - проворачивается).

Ключ и его детали, вышедшие из строя и не подлежащие к дальнейшей

эксплуатации, необходимо сдавать на специальные приѐмные пункты по

утилизации. Не выбрасывайте вышедшие из строя узлы и детали в бытовые

отходы.

ВНИМАНИЕ! Невыполнение правил техники безопасности может стать

причиной тяжелой травмы.

Назначенный срок службы – 5 лет.
