При установке траверсы на п-образные опоры, её сборка производится в соответствии с

рисунком 3.

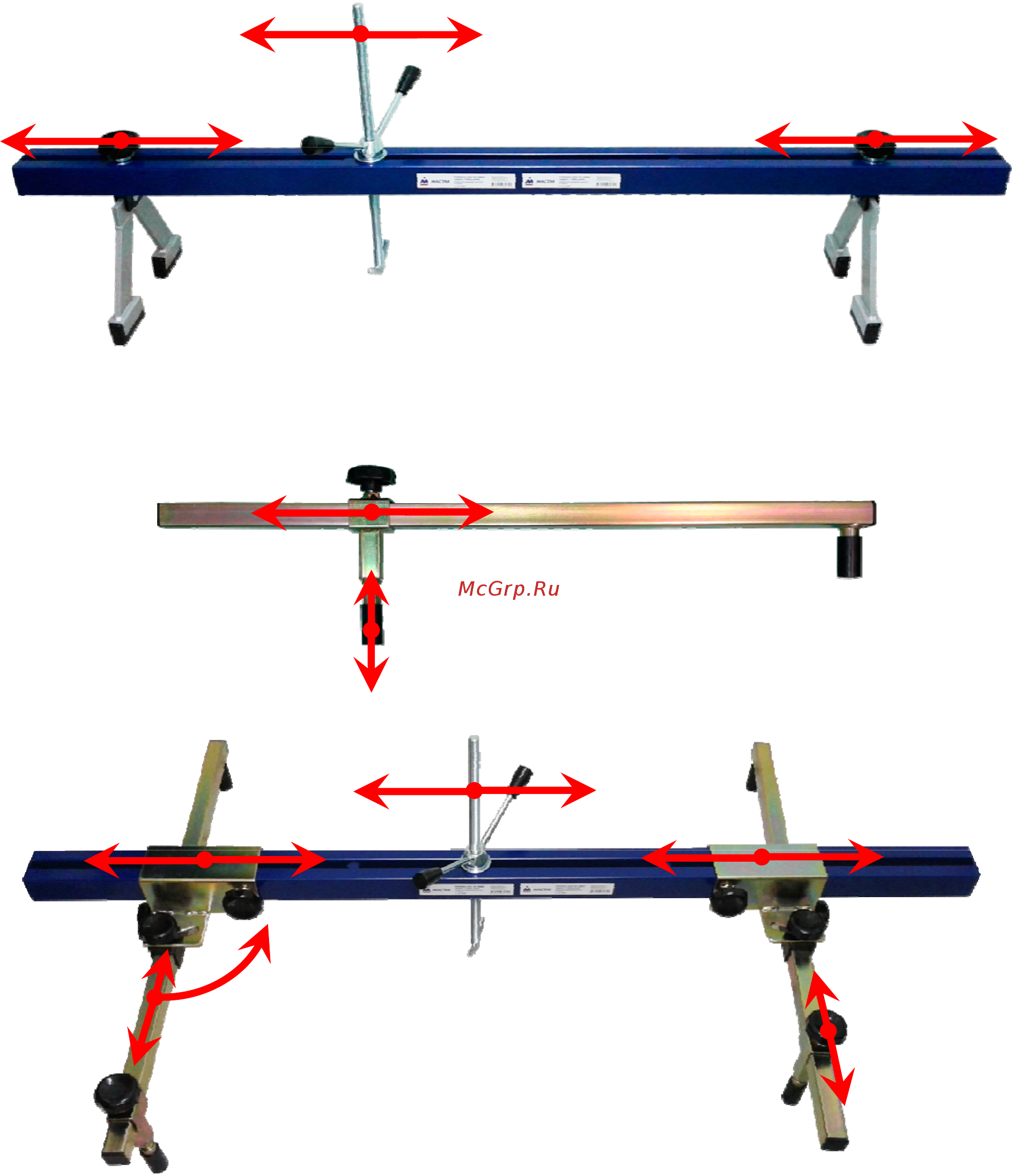

Варианты регулировки

В зависимости от используемого варианта опор используются разные варианты регулировки

опор траверсы. Для регулировки необходимо ослабить фиксирующие винты.

Регулировка при использовании л-образных опор показана на рисунке 4.

Рис. 4

Регулировка при использовании л-образных опор показана на рисунке 5 и 6.

Рис. 5

Рис. 6

Внимание!!! После установки траверсы и регулировки положения опор обязательно

проверьте затяжку фиксирующих винтов!
