5. СОСТАВ И УСТРОЙСТВО ВЕСОВ

Весы состоят из следующих основных частей (см. рисунок 1): грузоприемной

платформы с датчиком нагрузки, блока управления с клавиатурой и дисплеем.

Внутри корпуса блока управления расположены элементы электронной части

весов, сетевой трансформатор, встроенный аккумулятор.

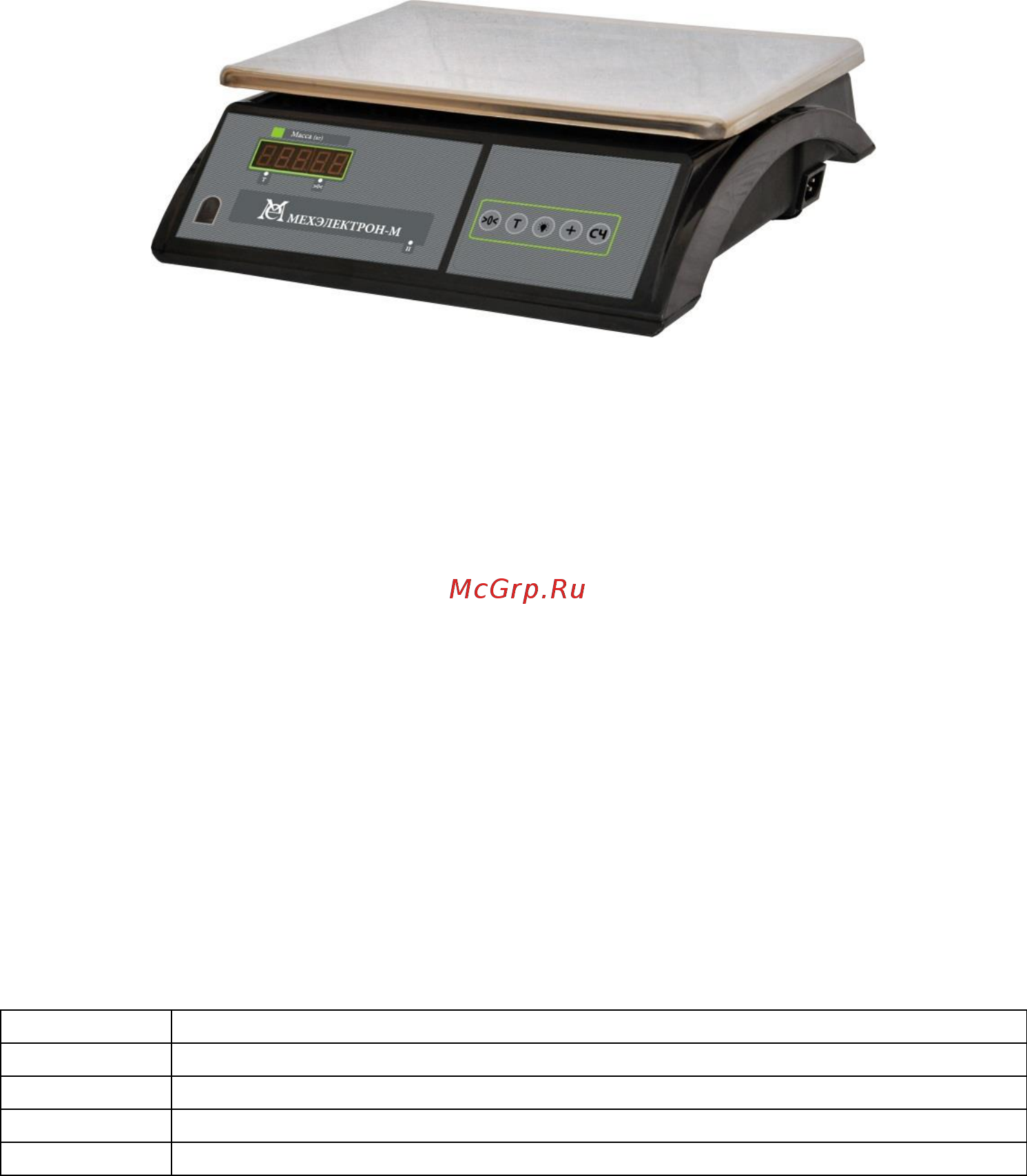

Рис. 1

Принцип действия весов заключается в преобразовании силы тяжести,

действующей на взвешиваемый груз в аналоговый сигнал на выходе тензодатчика и

последующей цифровой обработке в микропроцессорном устройстве с выдачей

результата на дисплей.

В состав весов входят следующие электронные блоки и узлы:

- сетевой трансформатор;

- аккумулятор;

- блок процессора;

- блоки индикации;

- клавиатура.

Описание дисплея и служебных индикаторов.

Передняя панель содержит дисплей, который отображает массу товара и количество

предметов («МАССА (г)») и служебные индикаторы, указывающие на

соответствующие надписи на табло.

Надпись

Значение надписи

>0<

Весы установлены на ноль

Введена масса тары

Весы включены в сеть переменного тока

Разряд аккумулятора
