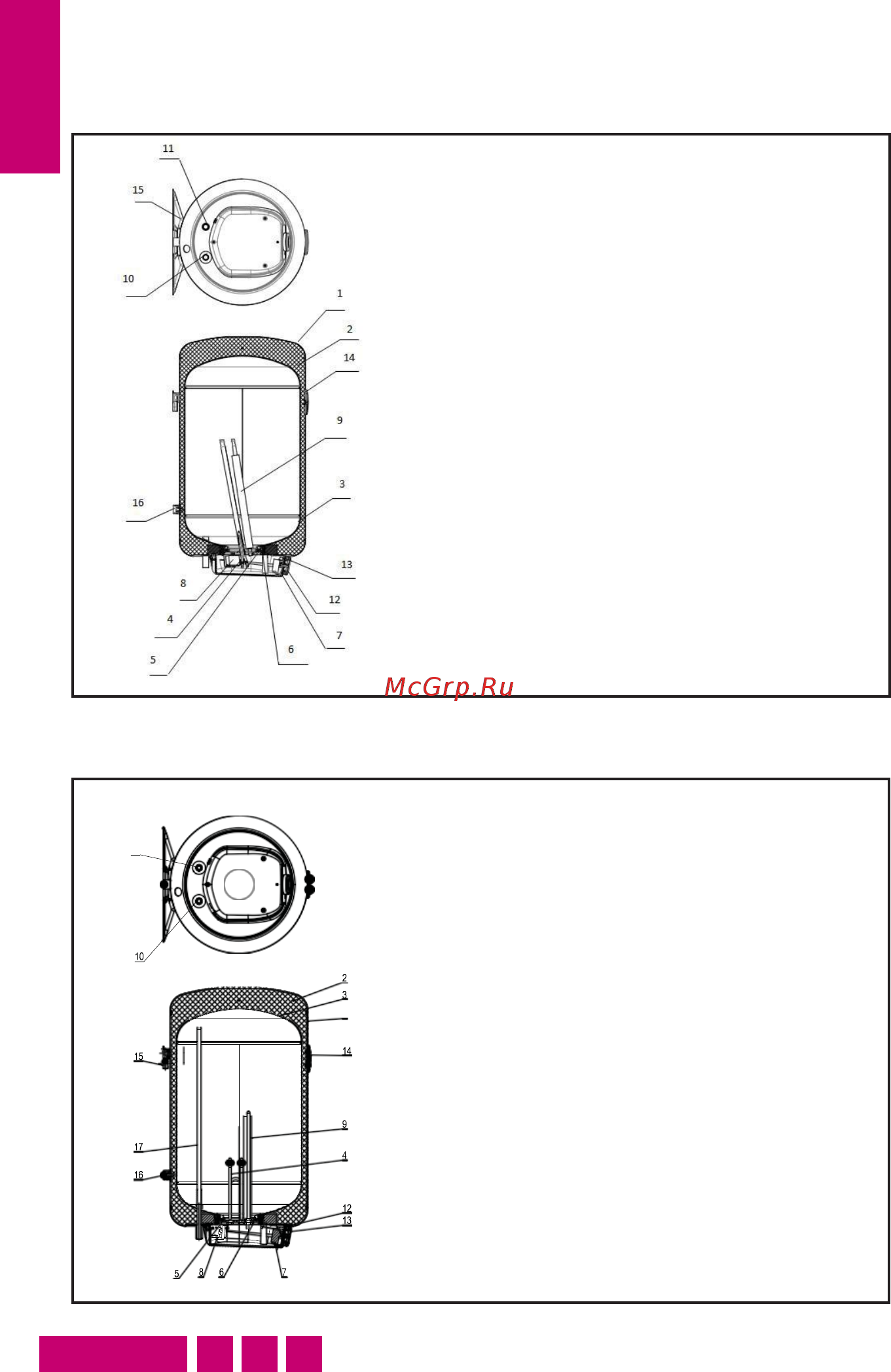

На рисунке 2 дана схема накопительного нагревателя с составляющими

элементами для типа KLASSA c обозначением CH .

На рисунке 3 дана схема накопительного нагревателя с составляющими

элементами для типа KLASSA.

1. Защитная пленка

2. Изоляция из полиуретана

3. Бак водонагревателя

4. Нагревательный элемент

5. Прокладка

6. Kрышка фланца

7. Рабочий термостат

8. Защитный термостат

9. Магниевый анод

10. Подключение трубы холодной

воды

11. Подключение трубы горячей воды

12. Индикаторная лампочка

13. Kнопка терморегулятора

14. Указатель температуры

15. Кронштейн крепления к стене

16. Шурупы крепления кронштейна

Рис. 3

1. Внешний кожух корпуса

2. Изоляция из пенополиуритана

3. Бак нагрева воды (эмалированный)

4. Нагревательный элемент

5. Резиновый уплотнитель для фланца

6. Фланец

7. Термостат

8. Устройство защитного отключения (УЗО)

9. Магниевый анод

10. Место подключения трубы

холодного водоснабжения

11. Место подключения трубы выхода

горячей воды

12. Индикаторная лампочка

13. Кнопка терморегулятора

14. Термометр

15. Элементы крепления кронштейна

16. Прокладка

Рис. 2
