5. СОСТАВ, УСТРОЙСТВО И РАБОТА

Весы состоят из следующих основных частей (см. рисунок 1): грузоприемной

платформы с датчиком нагрузки, стойки, блока управления с клавиатурой и

дисплеем, соединительных кабелей.

Внутри корпуса блока управления расположены элементы электронной части

весов сетевой трансформатор и аккумулятор.

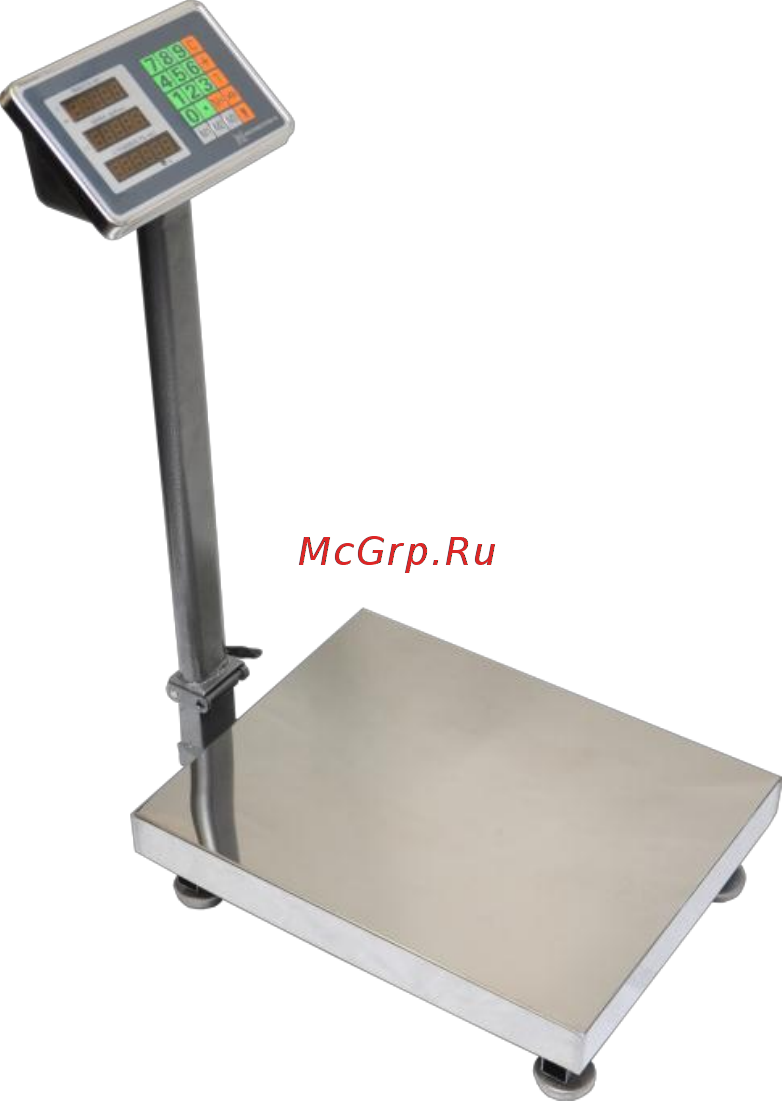

Рис. 1

Принцип действия весов заключается в преобразовании силы тяжести,

действующей на взвешиваемый груз в аналоговый сигнал на выходе тензодатчика и

последующей цифровой обработке в микропроцессорном устройстве с выдачей

результата на дисплей.

В состав весов входят следующие электронные блоки и узлы:

- сетевой трансформатор;

- аккумулятор;

- блок процессора;

- блоки индикации;

- клавиатура;
