Внимание!

· Используйте изделие и аксессуары в соответствии с настоящей Инструкцией и в целях, для

которых они предназначены;

· Используйте только тот сменный инструмент, допустимая частота вращения которого выше, чем

частота вращения шпинделя УШМ;

· Используйте только те зачистные и отрезные диски, внешний диаметр которых не превышает

180мм и имеющие посадочное отверстие с диаметром 22мм. При этом всегда устанавливайте

защитный кожух;

· Использование изделия для других операций и в иных целях, чрезмерная перегрузка или

непрерывная работа свыше 20 минут могут привести к его выходу из строя;

· Ознакомьтесь с разделом МЕРЫ БЕЗОПАСНОСТИ и выполняйте изложенные в нем требова-

ния.

Установка дополнительной рукоятки

Внимание! Убедитесь, что вилка электрического кабеля УШМ отключена от

электрической розетки.

· Установите дополнительную рукоятку 5 (см. рис.1) в удобное для работы

положение и зафиксируйте, вращая ее ручку по часовой стрелке.

· Обязательно пользуйтесь рукояткой.

Положение защитного кожуха

Внимание! Убедитесь, что вилка электрического кабеля УШМ отключена от

электрической розетки.

· Ослабьте болт 9 (см. рис. 1), осуществляющий прижим защитного кожуха 6 к

УШМ, шестигранным ключом Н5;

· Поворачивая кожух, установите его в нужное положение;

· Вновь затяните болт, осуществляющий прижим защитного кожуха к УШМ.

Установка сменного инструмента

Внимание! Убедитесь, что вилка электрического кабеля УШМ отключена от

электрической розетки.

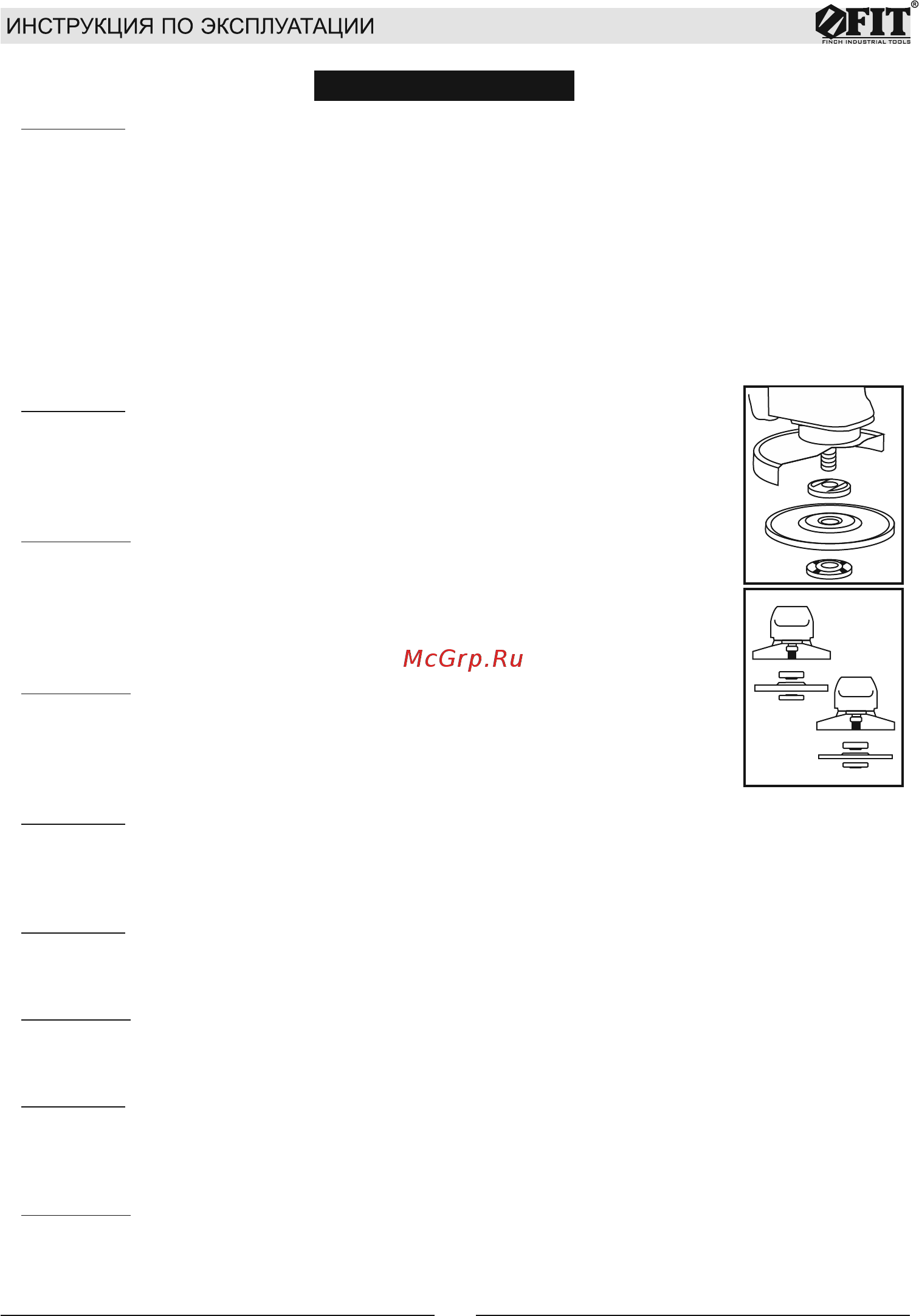

1. Разместите установочный фланец 7 (см.рис.1 и рис.3) на валу шпинделя с

учетом их выборок.

2. Установите посадочное отверстие диска в центрирующий выступ фланца без

люфта.

Внимание! Использование адаптеров или переходников запрещено.

3. От руки закрутите затяжную гайку 8 выборкой к диску, если используется диск

толщиной до 5мм. В противном случае переверните гайку выборкой наружу.

4. Зафиксируйте вал шпинделя стопором 10 (см. рис.1) и надежно затяните гайку 8 c помощью

ключа 4.

Внимание! Запрещается использовать стопор для целей, отличных от выше изложенных.

5. Отпустите стопор и проверьте правильность установки диска, прокручивая его рукой в защитной

перчатке - он должен вращаться свободно и без биений.

Установка корщетки-насадки

Внимание! Убедитесь, что вилка электрического кабеля УШМ отключена от электрической розетки.

1. Снимите затяжную гайку 8 (см. рис.3) и установочный фланец 7.

2. Рукой в защитной перчатке накрутите корщетку-насадку. Зафиксируйте вал шпинделя рожковым

ключом х17 (в комплект поставки не входит) и надежно затяните сменный инструмент.

Внимание!

· Запрещено применение корщеток-насадок с диаметром более 115мм.

· Запрещено применение корщеток-насадок с УШМ, если частота вращения шпинделя выше, чем

максимально допустимая частота вращения применяемого сменного инструмента.

Регулировка положения ручки

Внимание! Убедитесь, что вилка электрического кабеля УШМ отключена от электрической розетки.

В УШМ предусмотрен поворотный механизм, позволяющий поворачивать ручку 15 (см. рис.1)

против часовой стрелки или по часовой стрелке на 90º относительно исходного положения. Для этого

необходимо потянуть клавишу 3 по стрелке А, повернуть ручку в нужную сторону, отпустить клавишу и

продолжать вращение ручки до щелчка.

ПОДГОТОВКА К РАБОТЕ

Рис. 3
