Внимание!

· Используйте изделие и аксессуары в соответствии с настоящей Инструкцией и в целях, для кото-

рых они предназначены.

· Используйте только тот сменный инструмент, допустимая частота вращения которого выше, чем

максимальная частота вращения шпинделя УШМ.

· Используйте только те зачистные и отрезные диски, внешний диаметр которых не превышает

230мм, и имеющие посадочное отверстие с диаметром 22мм. При этом всегда устанавливайте защит-

ный кожух и дополнительную рукоятку.

· Использование изделия для других операций и в иных целях, чрезмерная перегрузка или непре-

рывная работа свыше 20 минут может привести к его выходу из строя.

· Ознакомьтесь с разделом МЕРЫ БЕЗОПАСНОСТИ и выполняйте изложенные в нем требования.

Установка дополнительной рукоятки

Внимание! Убедитесь, что вилка электрического кабеля УШМ отключена от электрической розетки.

Вверните дополнительную рукоятку 7 (см. рис.1) в одно (удобное для работы) из трех резьбовых

отверстий в корпусе редуктора 10 и надежно затяните ее рукой.

Обязательно пользуйтесь рукояткой.

Установка защитного кожуха

Внимание! Убедитесь, что вилка электрического кабеля УШМ отключена от электрической розетки.

1. Ослабьте болт 9 (см. рис.1), осуществляющий прижим защитного кожуха 8 к УШМ, шестигранным

ключом Н6.

2. Установите кожух в нужное положение.

3. Надежно затяните болт, осуществляющий прижим защитного кожуха к УШМ.

Установка сменного инструмента

Внимание! Убедитесь, что вилка электрического кабеля УШМ отключена от элек-

трической розетки.

1. Разместите установочный фланец 12 (см. рис.1 и рис.3) на вале шпинделя с уче-

том их выборок.

2. Установите посадочное отверстие диска в центрирующий выступ фланца без

люфта.

Внимание! Использование адаптеров или переходников запрещено.

3. От руки закрутите затяжную гайку 13 выборкой к диску, если используется диск

толщиной до 5мм. В противном случае переверните гайку выборкой наружу.

4. Зафиксируйте вал шпинделя стопором 11 и надежно затяните гайку 13 c помощью

входящего в комплект поставки ключа.

Внимание! Запрещается использовать стопор для целей, отличных от выше изло-

женных.

5. Отпустите стопор и проверьте правильность установки диска, прокручивая его

рукой в защитной перчатке – он должен вращаться свободно и без биений.

Установка корщетки-насадки

Внимание! Убедитесь, что вилка электрического кабеля УШМ отключена от электрической розетки.

1. Снимите затяжную гайку 13 (см. рис.3) и установочный фланец 12.

2. Рукой в защитной перчатке накрутите корщетку-насадку. Зафиксируйте вал шпинделя рожковым

ключом х17 (в комплект поставки не входит) и надежно затяните сменный инструмент.

Внимание!

· Запрещено применение корщеток-насадок с диаметром более 115мм.

· Запрещено применение корщеток-насадок с УШМ, если частота вращения шпинделя выше, чем

максимально допустимая частота вращения применяемого сменного инструмента.

Регулировка положения ручки

УШМ имеет поворотный механизм, позволяющий поворачивать ручку 3 (см. рис.1 и рис. 4) против

часовой стрелки или по часовой стрелке на 90 относительно исходного положения. Для этого необхо-

димо утопить клавишу поворотного механизма 14 по стрелке В, повернуть ручку в нужную сторону,

отпустить клавишу и продолжать вращение ручки до щелчка.

Внимание! Производить регулировку можно только на выключенной УШМ.

ПОДГОТОВКА К РАБОТЕ

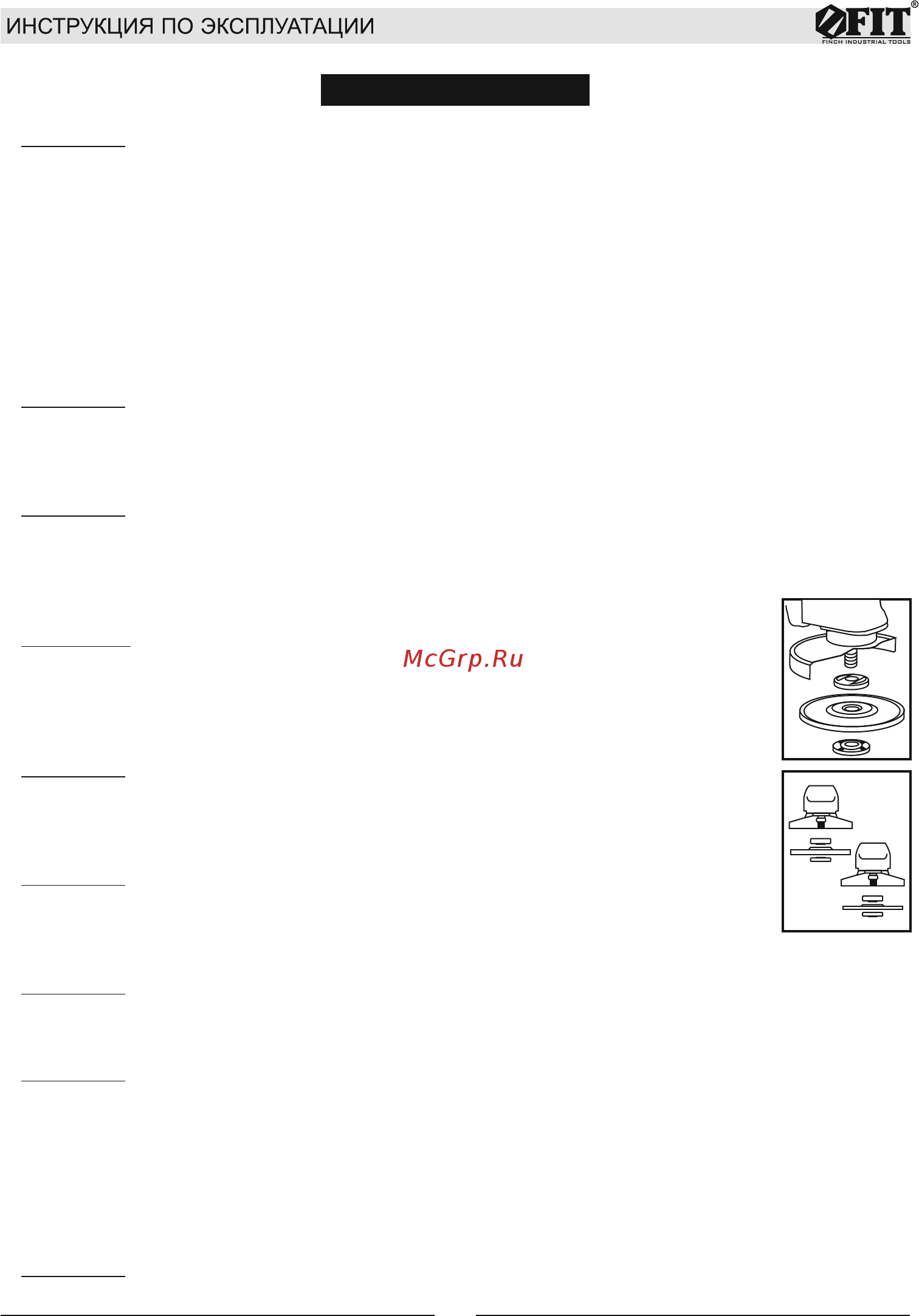

Рис. 3
