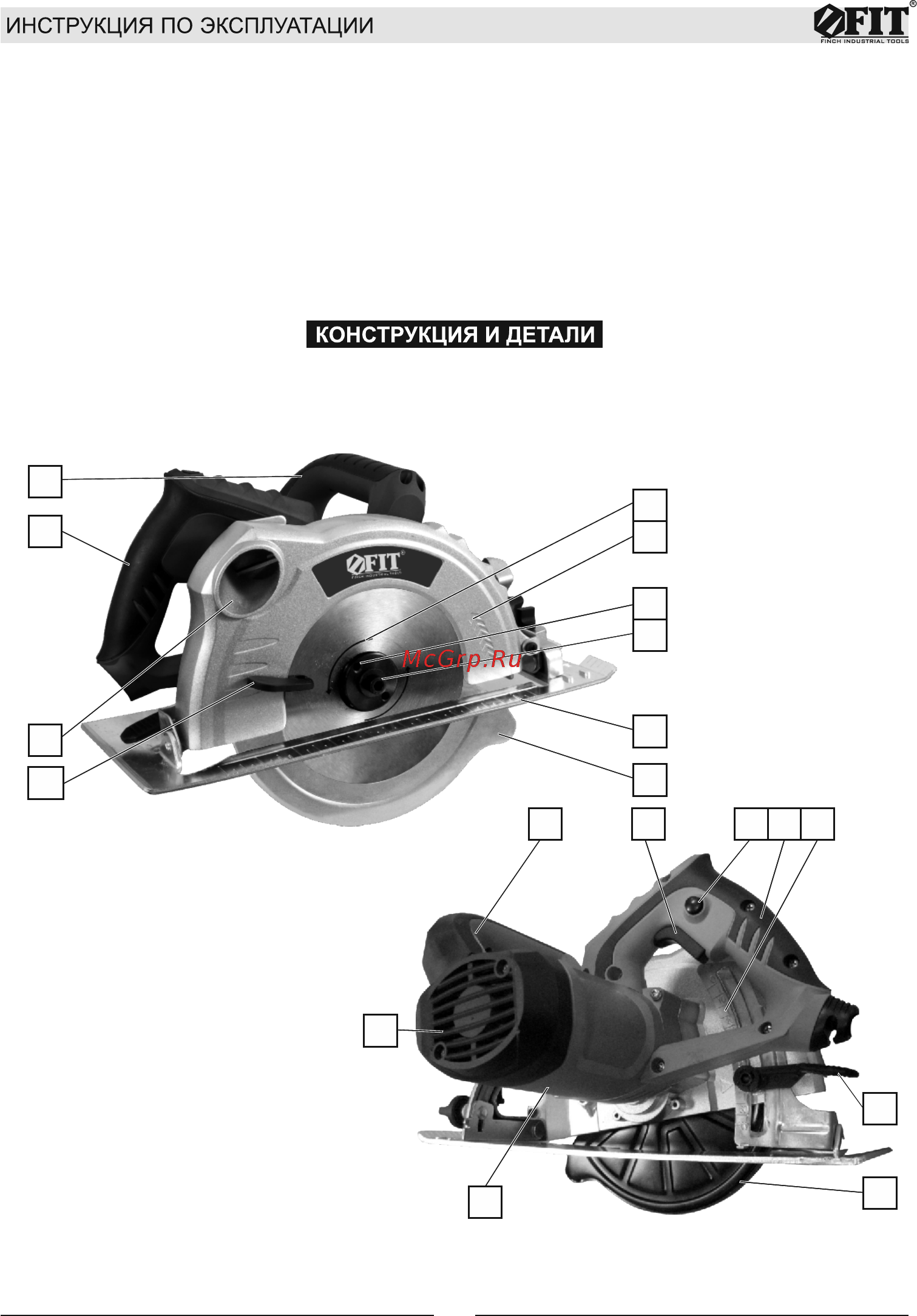

Органы управления и регулировки

1. Ручка для правой руки

2. Ручка для левой руки

3. Пильный диск и его стрелка направле-

ния вращения

4. Верхний защитный кожух и его стрелка

направления вращения

5. Прижимной фланец

6. Болт крепления диска

7. Опорная плита

8. Нижний защитный кожух

9. Рычаг отвода нижнего защитного кожуха

10. Отверстие для отвода опилок

11. Выключатель

12. Блокиратор

13. Линейка глубины пропила

14. Рычаг-фиксатор глубины пропила

15. Корпус двигателя

16. Вентиляционные прорези

могут прогибаться под действием собственной массы, поэтому поддерживающие опоры должны

располагаться с обеих сторон доски, рядом с линией реза и около края доски.

· Не пользуйтесь тупыми или поврежденными пильными дисками. Использование пильных дисков

с тупыми или неразведенными зубьями ведет к образованию «узкого» пропила, повышенному трению

пильного диска о материал, заклиниванию и отдаче пилы.

· До начала пиления надежно зафиксируйте рычаги установки глубины пропила и угла наклона

диска. Если во время пиления происходит изменение этих установок, может произойти заклинивание

пильного диска и обратная отдача пилы.

· Будьте особенно осторожны, когда выполняете врезание в недоступных для осмотра участках,

например в уже существующей стене. Погружающийся пильный диск может начать резание скрытых

Рис. 1

112112 13
