вращайте пильный диск по направлению его стрелки до тех
пор, пока кнопка 17 не опустится и не застопорит шпиндель
машины.
3. Шестигранным ключом Н6 открутите болт 6 (см. рис.1).
Отпустите кнопку фиксатора. Снимите прижимной фланец 5,
отведите защитный кожух 8 рычагом 9 и снимите диск 3.
4. В обратной последовательности установите новый
пильный диск и фланец. Рукой закрутите болт 6. Отпустите
нижний защитный кожух – он должен сам вернуться в исходное
положение.
Внимание! Запрещена эксплуатация пилы с заедающим или
принудительно открытым нижним защитным кожухом.
Внимание! Направление стрелок 3 и 4 на пильном диске и на
защитном кожухе должно совпадать!
5. Надежно затяните болт 6 ключом, предварительно
застопорив шпиндель машины. Отпустите кнопку фиксатора и,
осторожно вращая диск рукой в защитной перчатке, убедитесь, что он надежно и правильно
установлен (отсутствуют бой и заклинивание).
Установка глубины пропила
Внимание! Убедитесь, что вилка кабеля пилы отключена от электрической розетки.
1. Ослабьте рычаг-фиксатор глубины пропила 14 (см. рис.1), повернув его против часовой стрелки
так, чтобы он занял вертикальное положение.
2. Приподнимите или опустите пилу над опорной плитой 7 настолько, чтобы получить требуемую
глубину пропила, которая контролируется по шкале линейки 13.
Внимание! Для предотвращения несчастных случаев и получения качественного реза не
допускается устанавливать глубину пропила, превышающую толщину материала более чем на
высоту пильного зуба.
3. Надежно зафиксируйте плиту, повернув рычаг-фиксатор 14 по часовой стрелке так, чтобы он
занял горизонтальное положение.
Выполнение пропила под углом
Внимание! Убедитесь, что вилка электрического
кабеля пилы отключена от электрической розетки.
Установка угла пропила осуществляется по шкале
сектора 18 (см. рис.4) после ослабления гайки-
фиксатора 19.
Направляющая планка для параллельного реза
Внимание! Убедитесь, что вилка электрического
кабеля пилы отключена от электрической розетки.
Направляющая планка служит для пропила
параллельно кромке распиливаемого материала. Она
крепится к опорной плите пилы 7 (см. рис.4) с помощью
фигурного винта 20. Ширина отпиливаемого материала
устанавливается по шкале планки с учетом толщины
диска.
Включение/Выключение
Включение
1. Нажмите и удерживайте кнопку блокиратора 12 (см. рис.1).
Внимание! Если кнопку не утопить, то включить пилу невозможно.
2. Нажмите и удерживайте клавишу выключателя 11. После набора оборотов двигателем кнопку
блокиратора можно отпустить.
Выключение
Просто отпустите клавишу выключателя 11 (см. рис.1).
Первое включение
1. Распакуйте изделие и произведите осмотр комплекта поставки на предмет отсутствия внешних
механических повреждений.
o
2. Внимание! Если при транспортировке температура окружающей среды была ниже +10 С, перед
174 1
20
18
21
19
22
7

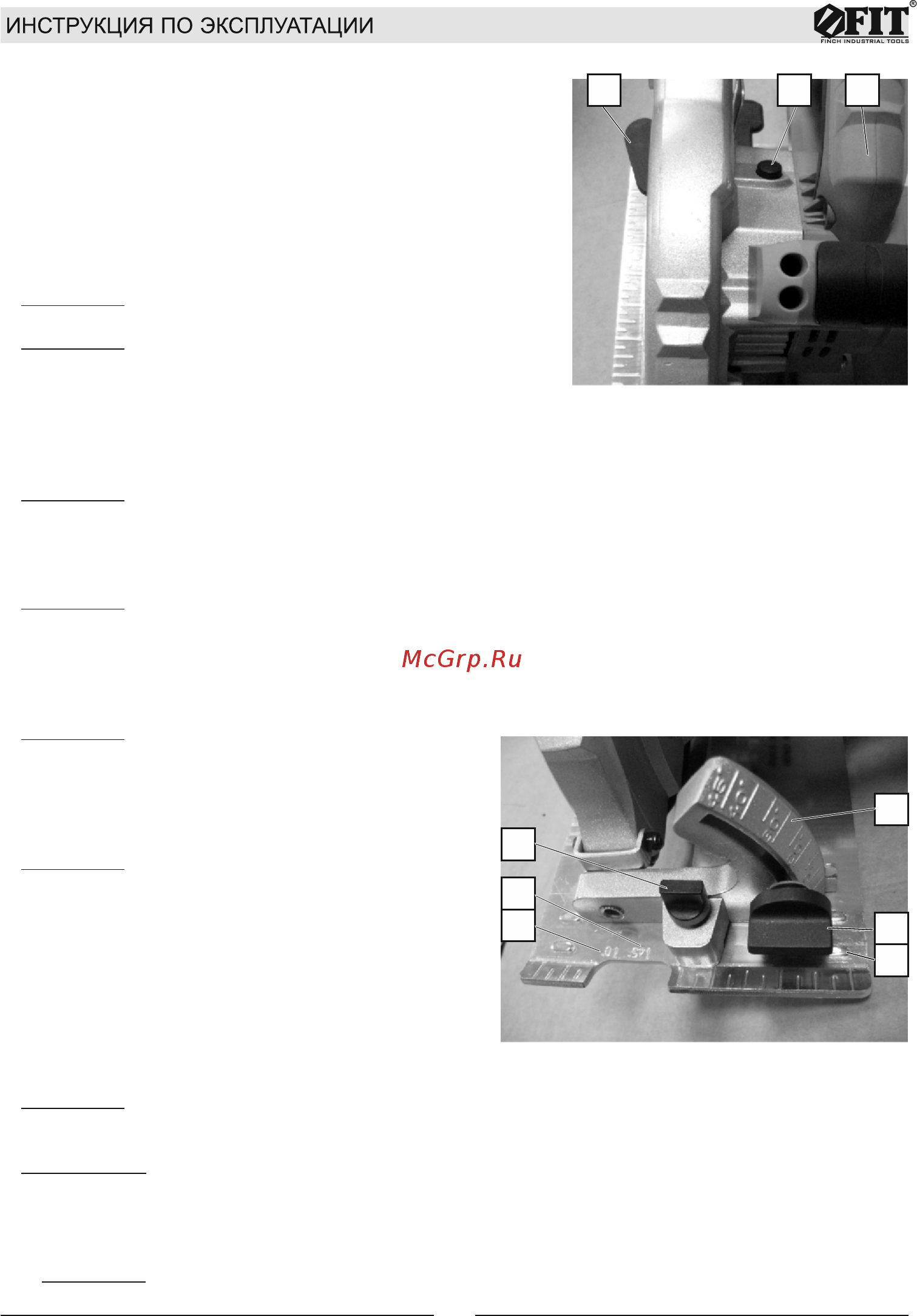

Рис. 3
Рис. 4
