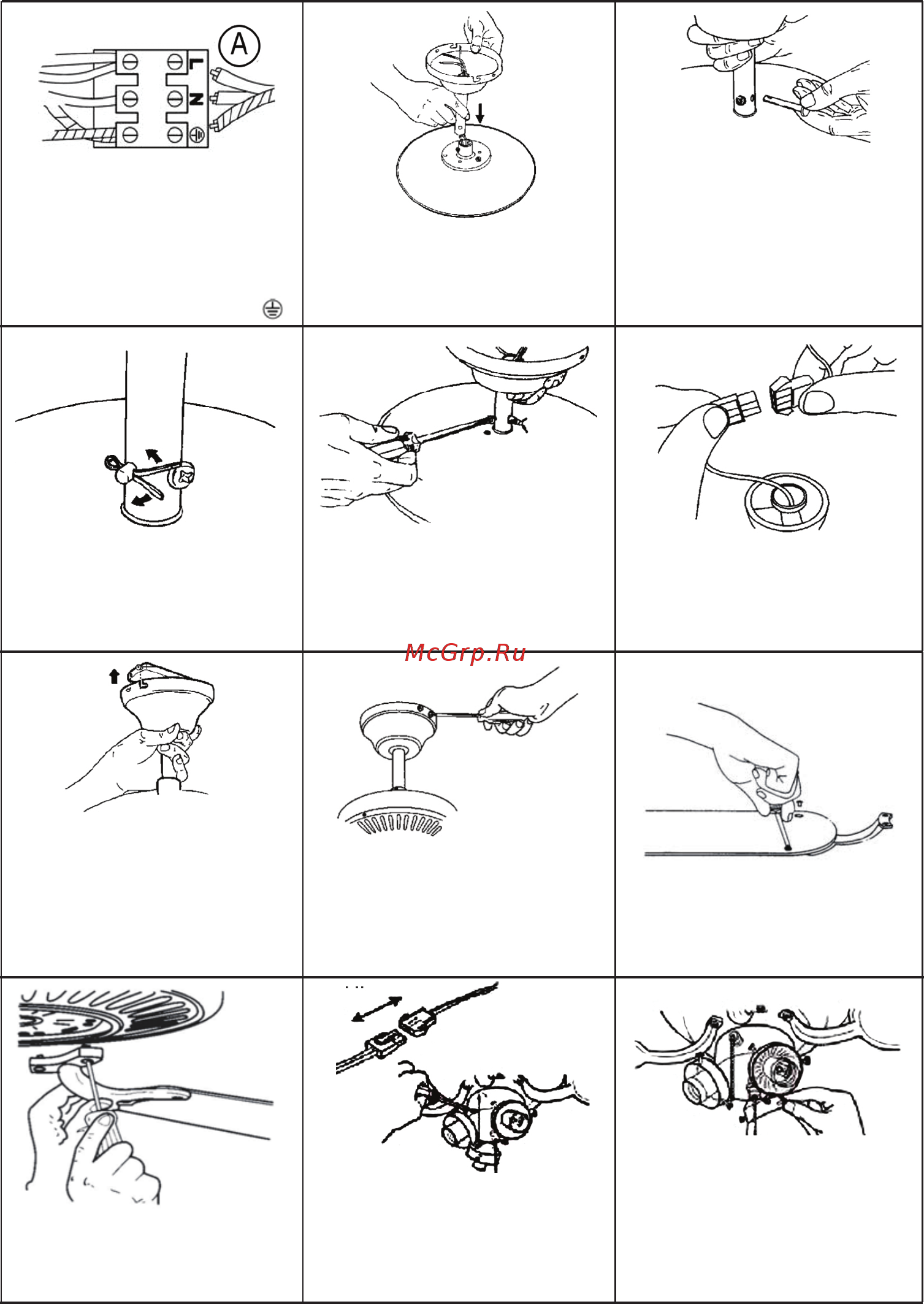

14. Соединить шлейф из

корпуса вентилятора с шлей-

фом из светильника (2PIN).

Закрепить светильник на кор-

пусе вентилятора..

5. Пропустите штангу венти-

лятора через колпак. Про-

деньте провода от корпуса

вентилятора через штангу.

6. Вставьте крепежный

штифт в отверстие в штанге

вентилятора и держателе

двигателя. Убедитесь, что

отверстия в штанге и держа-

теле соосны, а электричес-

кие провода не задеты.

7. Вставьте запорную шпиль-

ку в крепежный штифт. Сог-

ните шпильку так, как пока-

зано на рисунке.

8. Затяните крепежный винт,

соединяющий держатель

двигателя и крепежную

штангу вентилятора.

9. Соедините шлейф пита-

ния от монтажного крон-

штейна с шлейфом от кор-

пуса вентилятора (3 PIN).

10. Прикрепите 4-мя винта-

ми колпак к монтажному

кронштейну. Сначала 2 винта

прикручиваются через Г-об-

разные пазы, затем еще 2

окончательно фиксируют кол-

пак на монтажном кронштейне.

11. Затяните все винты, убе-

дитесь, что колпак надежно

закреплен и что вы не оста-

вили неподсоединенных про-

водов.

4. Подключите провода пи-

тания с помощью монтажных

клемм по схеме:

Коричневый провод - «L»

Синий провод - «N»

Зеленый/желтый провод-

15. Установите стеклянные

плафоны, закрепив их тремя

винтами. ОСТОРОЖНО: не

затягивайте винты плос-

когубцами. Сильно затя-

нутые винты могут пов-

редить стеклянный плафон.

12. Присоедините лопасти к

держателям лопастей с помо-

щью 3 винтов и шайб. Убедитесь,

что все винты затянуты.

13. Закрепите держатели ло-

пастей на корпусе вентиля-

тора с помощью винтов и шайб.
