Баки-аккумуляторы тепла CAS, CAS-S, CAS-B, CAS-BS

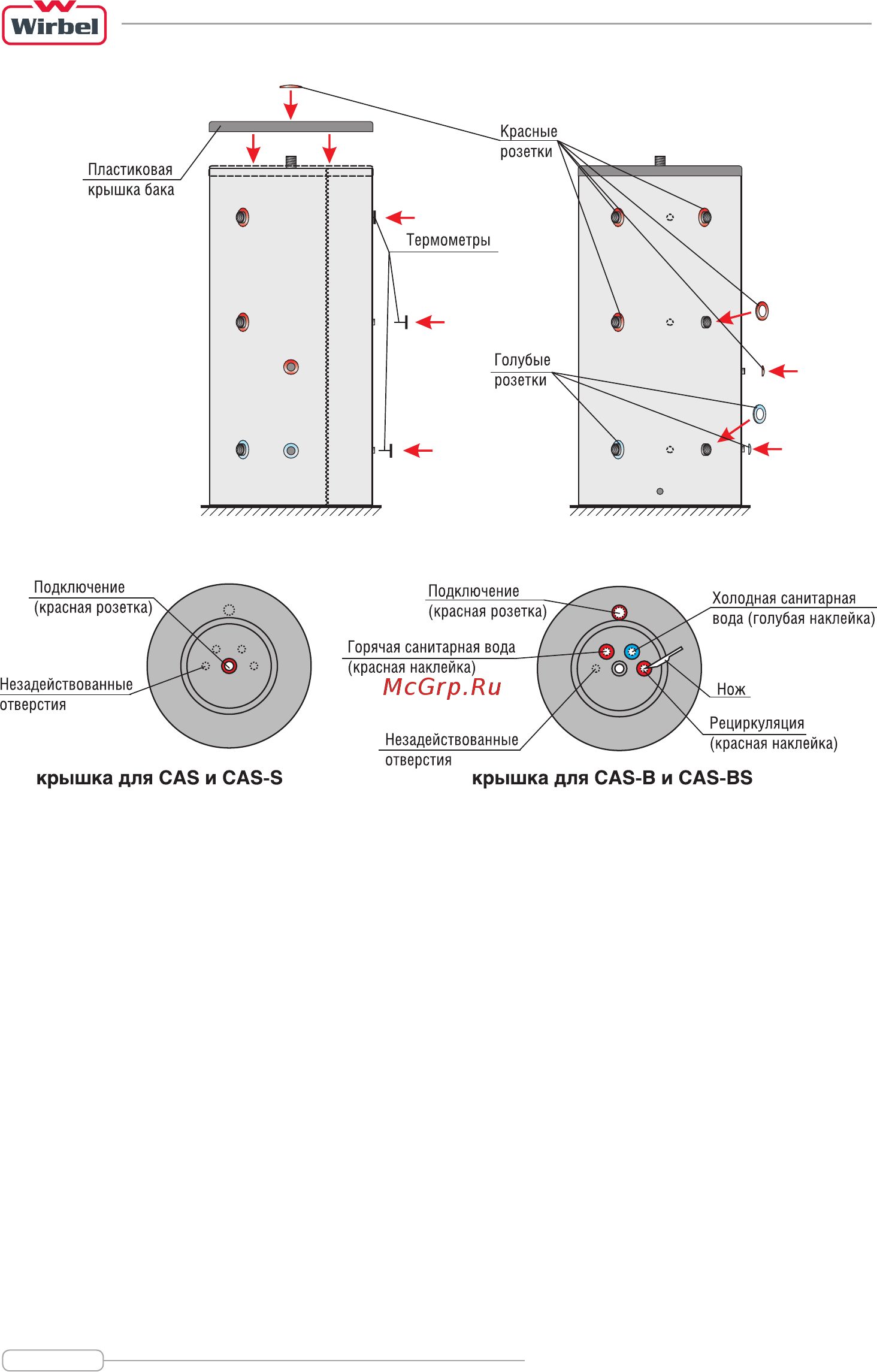

Рис.5. Рис.6.

Рис.7.

1. Установите бак-аккумулятор тепла на горизонтальную поверхность и введите датчики

температуры в патрон на нём (рис.1)

2. В случае последующей установки датчиков, не нужно демонтировать теплоизоляцию. В

необходимых местах ножом прорезаются отверстия под температурные датчики

3. Оберните теплоизоляцию вокруг бака-аккумулятора тепла, выровняйте ее руками, соедините

две части теплоизоляции застежкой-молнией (она застегивается сверху вниз) (рис.2)

4. Отрегулируйте теплоизоляцию на патрубке 1 1/2”.

5. Сверху установите теплоизолирующую крышку (рис.4)

6. На верхней части бака-аккумулятора тепла, над соединениями и краями теплоизоляции,

установите крышку и ввинтите термометры в соединения (рис.4 и рис.7)

7. Розетки и отверстия для соединений на крышке помечены цветом (рис.4 и рис.7)

8. Бак-аккумулятор тепла готов для подключения в центральную систему отопления и систему

циркуляции санитарной воды

9. При низкой температуре материал теплоизоляции может изменить свои свойства, поэтому

теплоизоляцию рекомендуется устанавливать при 20°C

10. Если теплоизоляция длительное время находилась при низкой температуре воздуха, перед

установкой ее необходимо выдержать при комнатной температуре в течение 24 часов

11. Теплоизоляция поставляется в сложенном виде, поэтому при установке она может несколько

перекашиваться. Деформация исчезнет через 48 часов после установки.
