Изображения меню и описания работы видеорегистратора могут быть приведены в качестве примера для одной из моделей возможны отличия по некоторым техническим характеристикам 7

Перед подключением и началом использования видеорегистратора пожалуйста внимательно ознакомьтесь с данным руководством 7

Поздравляем вас с приобретением системы видеонаблюдения gazer 7

Введение 8

Меры предосторожности 8

Комплектация видеорегистраторов gazer 10

Общие характеристики 11

Возможность записи и проверки журнала событий неограниченноеколичество событий 12

Общие характеристики 12

Если вы устанавливаете привод dvd в регистратор в котором используется две внутренних крепежных панели нижнюю панель необходимо убрать из регистратора при этом вы не сможете установить максимальное количество жестких дисков 13

Отключите регистратор от блока питания перед установкой жестких дисков или подключением к другим устройствам и мониторам не подключайте и не отключайте оборудование от регистратора при подключенном питании 13

Перед выбором и установкой рассчитайте емкость жесткого диска в соответствии с настройками записи для расчета емкости диска воспользуйтесь разделом 17 расчет емкости жесткого диска для записи 13

Подключение оборудования 13

Установка привода dvd предусмотрена не во всех моделях 13

Зависимости от модели регистратора передние панели отличаются по внешнему виду далее изображены и описаны основные функциональные элементы различных моделей регистраторов функциональные элементы управления 14

Индикаторы и разъемы на некоторых моделях могут отличаться от описанных в данном руководстве некоторые функции управления могут быть изменены при обновлении модели или программного обеспечения регистратора 14

Подключение оборудования 14

Подключение оборудования 15

Rew speed перемотка назад функция speed в режиме ptz 16

Stop exit 16

Подключение оборудования 16

Подключение оборудования 17

Подключение оборудования 18

Подключение оборудования 19

Подключение оборудования 20

Подключение оборудования 22

Датчик подключен ко входу тревоги как показано на рисунке 23

Логическая 1 на вход_1 при регистрации события далее регистратор отрабатывает действия назначенные для работы по данному сигналу тревоги 23

Подключение оборудования 23

Пользователь установил в настройках регистратора тип датчика как нормально открытый нормально разомкнутый кабели а и б соединяются при срабатывании датчика тревоги датчик подаст напряжение 23

Если пульт все равно не работает замените его на новый или обратитесь к продавцу в сервисный центр 24

Если пульт управления не работает проверьте пожалуйста следующие возможные причины неисправности 24

Мощность в цепи реле не должна превышать 277 в 10 а переменного тока ас или 30 в 10 а постоянного тока ос 24

Подключение оборудования 24

Проверьте полярность батареек 24

Проверьте снята ли защитная пленка с источника инфракрасного излучения 24

Проверьте уровень заряда батареек 24

А ч v 25

Выход из текущего интерфейса или режима 25

Подключение оборудования 25

Возможно мышь не работает проверьте работоспособность используемой мыши 26

Выключите и снова включите устройство с подключенной мышью 26

Для входа в меню настроек ptz устройства нажмите кнопку ptz выберите канал и еще раз нажмите кнопку ptz чтобы скрыть панель управления далее с помощью кнопок preset cruise track wiper light вы можете настроить соответствующие функции 26

Если мышь не обнаружена или не работает проверьте следующее 26

Если мышь подключена в разъем usb на передней панели регистратора переключите ее в разъем usb на задней панели регистратора 26

Подключение оборудования 26

Убедитесь в том что мышь корректно и надежно подключена к порту usb 26

Мышь являетс 27

Подключение оборудования 27

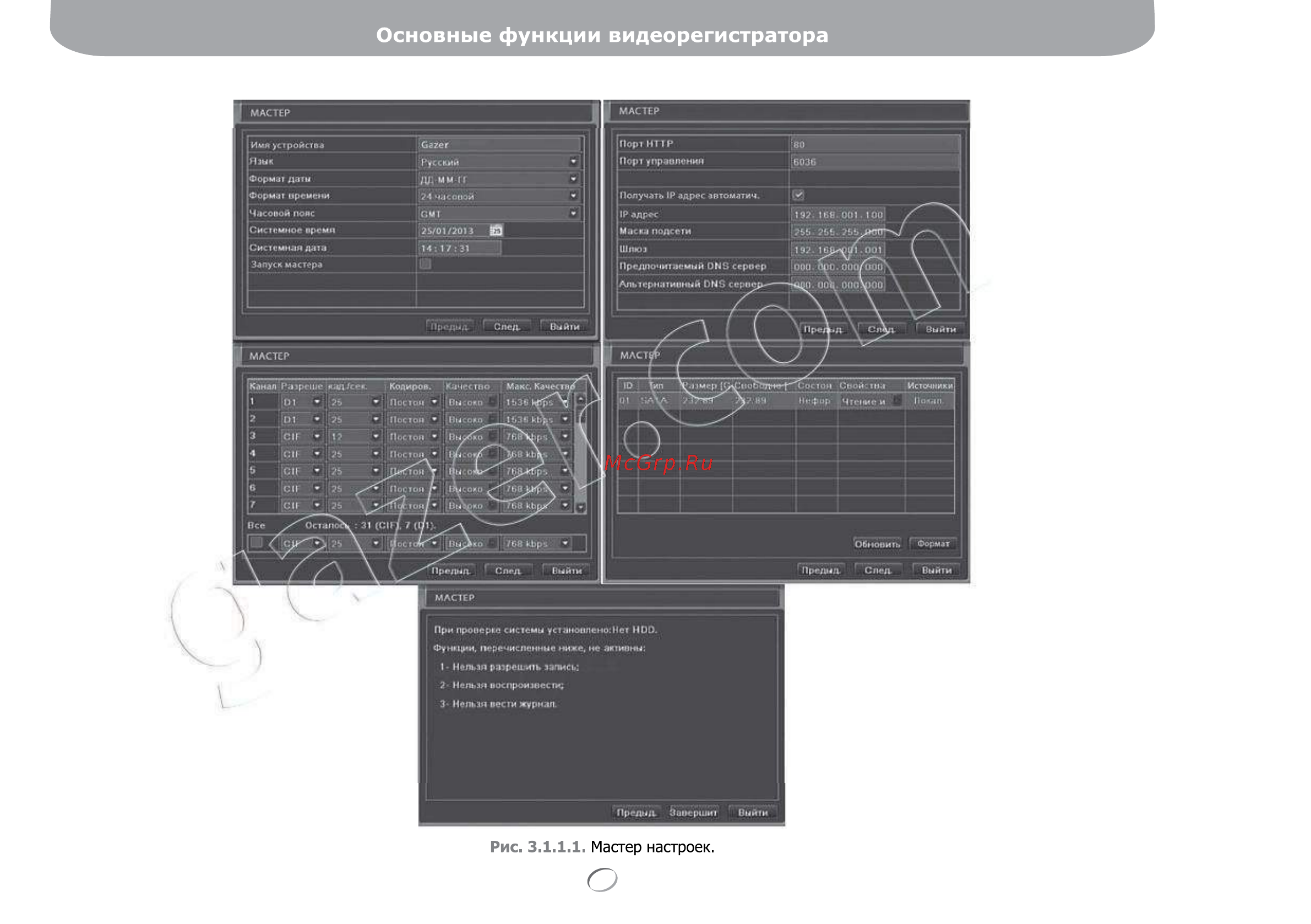

Запуск окна мастер настроек будет производиться при каждом последующем включении регистратора вы можете отключить запуск данного окна в будущем в меню регистратора главное меню настройка основное система запуск мастера 28

Основные функции видеорегистратора 28

Перед тем как включить питание регистратора убедитесь что все подключения выполнены правильно согласно разделу 2 подключение оборудования 28

Некоторые модели не поддерживают одновременное отображение видео на vga hdmi и bnc видеовыходах в моделях регистраторов которые поддерживают одновременное отображение видео невозможно одновременное отображение меню 30

Основные функции видеорегистратора 30

Регистратора на обоих видеовыходах в случае если при включении регистратора на экране нет изображения или есть только видео в режиме реального времени без меню настроек пользователь может переключать выходной сигнал с bnc на vga hdmi или назначать видеовыход на котором будет отображаться меню устройства для этого необходимо нажать и удерживать 5 секунд клавишу esc exit по умолчанию основным выходом является vga hdmi видеовыход 30

За подробной информацией по изменению пароля добавлению или удалению пользователей обратитесь к разделу 4 пользователи 31

Основные функции видеорегистратора 31

По умолчанию имя пользователя admin пароль 123456 31

Основные функции видеорегистратора 32

Главное меню панель управления 33

Главное меню настройка 34

Главное меню настройка основное 35

Если регистратор не воспринимает команды от исправного пульта ду скорее всего id регистратора изменен измените id регистратора в настройках либо настройте пульт ду для работы с заданным id для этого нажмите дважды цифру 8 на пульте ду затем введите id устройства диапазон значений от 0 до 65535 значение по умолчанию о нажмите кнопку enter для подтверждения для отключения управления определенным id нажмите дважды цифру 8 затем введите id устройства управление которым требуется отключить нажмите кнопку enter для подтверждения подробнее в разделе 2 пульт дистанционного управления 35

Главное меню настройка основное 36

Переключение между уса ним и сув5 повлечет за собой изменение активного видеовыхсда на который будет выводиться меню устройства перед переключением подключите устройство к соответствующему монитору после 36

Переключения видеовыхода произойдет выход из системы отмена авторизации для переключения активного видеовыхода вы можете воспользоваться длительным около 5 секунд нажатием кнопки езс ехи 36

Главное меню настройка основное 37

Главное меню настройка просмотр 38

Главное меню настройка просмотр 39

Дополнительный выход на тревожный монитор предусмотрен не во всех моделях 39

Тревожный монитор поддерживает только сув5 видеовыход и позволяет показывать только один канал видео одновременно 39

Главное меню настройка просмотр 40

Данная функция предусмотрена не во всех моделях 40

Главное меню настройка просмотр 41

Изображению в 41

Главное меню настройка запись 42

Главное меню настройка запись 43

Максимальное разрешение 01 960н 1080р и скорость 6 12 25 кадр сек записи зависит от модели регистратора если установленное значение скорости записи на канал превышает возможности устройства значение будет скорректировано автоматически 43

Главное меню настройка запись 44

При включенной функции цикличная запись все файлы в том числе без установленного срока хранения могут быть автоматически удалены в процессе циклической записи при заполнении свободного пространства на накопителях 44

Главное меню настройка запись 45

Главное меню настройка запись 46

Главное меню настройка расписание 47

Главное меню настройка расписание 48

По умолчанию расписание записи по датчику тревоги заполнено полностью вся таблица выделена синим цветом 48

По умолчанию расписание записи по детекции движения заполнено полностью вся таблица выделена синим цветом 48

Главное меню настройка тревога 49

Главное меню настройка тревога 50

_____________ 51

Главное меню настройка тревога 51

Главное меню настройка тревога 52

Главное меню настройка тревога 53

По умолчанию расписание работы датчика тревоги заполнено полностью вся таблица выделена синим цветом 53

Главное меню настройка тревога 54

Главное меню настройка тревога 55

Реакция 55

Главное меню настройка тревога 56

Поскольку чувствительность зависит от освещенности и времени суток необходимо отрегулировать значение в соответствии с реальными условиями освещения 56

Главное меню настройка тревога 57

Главное меню настройка тревога 58

Главное меню настройка тревога 59

По умолчанию расписание работы тревожного выхода заполнено полностью вся таблица выделена синим цветом 59

Главное меню настройка тревога 60

Главное меню настройка сеть 61

Главное меню настройка сеть 62

Разрешение вторичного потока может быть только cif 352x288 для передачи видео в высоком разрешении по сети пользователь может настроить по удаленного просмотра на работу с первичным потоком 62

Главное меню настройка сеть 63

Главное меню настройка сеть 64

Www dyndnsservices com mintdns зарегистрируйтесь на одном из перечисленных серверов для получения доменного имени хоста чтобы использовать функцию ddns для подключения к видеорегистратору удаленно 65

В случае если регистратор подключен к сети интернет через роутер маршрутизатор настройку ddns необходимо производить на роутере маршрутизаторе подробнее в разделе 4 настройки маршрутизатора 65

Главное меню настройка сеть 65

Доменное имя хоста присваивается при регистрации на сервере ddns видеорегистраторы gazer поддерживают работу с несколькими сервисами ddns www dyndns com www melbu com www no lp com www dvrdydns com 65

Access devices 66

Главное меню настройка сеть 66

Dyndns com нажав sign in укажит 67

Главное меню настройка сеть 67

Ho hestnome services registered 68

O dyndn n 68

Pe i add zone sttvsw ноя watt logs 68

Главное меню настройка сеть 68

Рис 4 з настройка учетной записи 68

Шаг 4 выберите му service далее add hostname 68

Главное меню настройка сеть 69

Кнопку add t 69

Подсказку под полем ip адреса сохраните настройки 69

Главное меню настройка сеть 70

Возможно только после ввода мас адреса компьютера пользователя 71

Главное меню настройка пользователи 71

Если функция проверки мас адреса 71

Пользователя включена установлена галочка в строке 71

Привязка мас адресов но значение мас адреса не введено 00 00 00 00 00 00 данный пользователь не 71

Сможет подключиться 71

Главное меню настройка пользователи 72

Права 72

Рис 4 настройка прав пользователей 72

Установите данному пользователю права на выполнение той или иной операции 72

Чтобы сохранить внесенные изменения нажмите кнопку ок для выхода из текущего раздела нажмите кнопку выйти 72

Главное меню настройка p t z 73

Главное меню настройка р т и 74

Главное меню настройка р т и 75

Iv гх 76

Время 5 вес и 76

Главное меню настройка р т и 76

Предус 1___________ 76

Ргеветоо ____ i 76

Рис 4 2 настройка круиза и линии круиза 76

Скорости 76

Главное меню настройка р т и 77

Главное меню настройка дополнительно 78

Главное меню настройка дополнительно 79

При переключении между черный список и белый список заданнные диапазоны 1р адресов не удаляются изменения сохраняются при нажатии кнопки примен задав диапазон для одного списка сохраните их при переключении на другой список введите необходимые для него диапазоны и сохраните настройки 79

Главное меню поиск 80

Каналов на рисунке обозначена цифрой 1 80

При работе с разрешениями cvbs или vga для изменения вида отображения окна данного раздела нажмите на кнопку скрытия отображения календаря и 80

Главное меню поиск 81

Главное меню поиск 82

При работе с разрешениями сувз или уса для изменения вида отображения окна данного раздела нажмите на кнопку скрытия отображения календаря и каналов на рисунке обозначена цифрой 1 82

Главное меню поиск 83

Для изменения вида отображения окна данного раздела нажмите на кнопку скрытия отображения календаря и каналов на рисунке обозначена цифрой 1 83

При работе с разрешениями с в5 ил 83

Главное меню поиск 84

При работе с разрешениями cvbs или vga для изменения вида отображения окна данного раздела нажмите на кнопку скрытия отображения календаря и каналов на рисунке обозначена цифрой 1 84

Главное меню архив 85

Для изменения вида отображения окна данного раздела нажмите на кнопку скрытия отображечия календаря и каналов на рисунке обозначена цифрой 1 85

При работе с разрешениями о вб ил 85

Главное меню архив 86

Главное меню информация 87

Главное меню информация 88

Для изменения вида отображения окна данного раздела нажмите на кнопку скрытия отображения календаря и каналов на рисунке обозначена цифрой 1 88

Для перекрывающихся файлов напротив номера канала выводится знак при работе с разрешениями cvbs ил 88

Главное меню информация 89

При работе с разрешениями cvbs или vga для изменения вида отображения окна данного раздела нажмите на кнопку скрытия отображения календаря и каналов на рисунке обозначена цифрой 1 89

Главное меню информация 90

Главное меню ручная тревога 91

Если ни одна галочка не установлена при нажатии кнопки тревога сработает только зуммер 91

В процессе форматирования диска все файлы и записи с него будут удалены не отключайте питание регистратора и жесткий диск в процессе форматирования 92

Главное меню управление hdd 92

Перед началом записи на диск произведите его форматирование если диск не отформатирован система не сможет начать запись в процессе форматирования диска все файлы и записи с него будут удалены 92

Главное меню обновление 93

Воспроизведение архивных записей на компьютере 94

Воспроизведение архивных записей на компьютере 95

Воспроизведение архивных записей на компьютере 96

Дистанционное управление 97

Дистанционное управление 98

Дистанционное управление 99

Дистанционное управление 100

Дистанционное управление 101

Дистанционное управление 102

Дополнительного указания номера порта нет необходимости вводить адрес или доменное имя в формате ххх ххх ххх ххх 80 domane name com 80 достаточно ввести только ip адрес ххх ххх xxx ххх или доменное имя domane name com если продолжить использовать стандартный порт http в настройках видеорегистратора и установить в настройках роутера переадресацию внешнего порта http 80 на внутренний порт http 80 ip адреса регистратора в локальной сети пользователь возможно не сможет удаленно подключиться к другим http ресурсам в локальной сети и к самому роутеру по http так как стандартный порт http 80 будет автоматически перенаправляться на внутренний порт ip адреса регистратора для подключения к другим http ресурсам в сети необходимо будет изменить в их настройках номер порта http рекомендуется изменить стандартный порт http в настройках регистратора установив любой свободный порт например 8080 и выполнить переадресацию установленного значения с внешнего порта http 8080 на внутренний http порт 8080 ре 102

Порт http so является стандартным значением для протокола http при таком значении все ip адреса или доменные имена можно вводить в адресную строку браузер 102

Рекомендуется использовать в локальной сети статический постоянный ip адрес для регистратора если в настройках роутера используется dhcp установите правило присвоения постоянного ip адреса для мас адреса регистратора 102

Дистанционное управление 103

Дистанционное управление 104

Г об 105

Дистанционное управление 105

Задайте путь к папке для сохранения снимков в настройках настройки локальные локальный просмотр 105

Запись производится в формате avi в папку указанную в настройках настройки локальные 105

Дистанционное управление 106

Для использования данного режима управления к системе должны быть подключены поворотные камеры рт2 проверьте настройки работы рт2 камеры см раздел 4 р т г 106

Данная функция доступна только в режиме отображения одного канала на экране 107

Дистанционное управление 107

Возможно в настройках настройки локальные локальная запись 108

Дистанционное управление 108

Задать путь к папке хранения локальных видеозаписей а также выбрать каналы для записи при нажатии кнопк 108

При отсутствии необходимых видеокодеков на компьютере будет предложено загрузить необходимые видеокодеки с видеорегистратора файл ti264codec exe 108

Дистанционное управление 109

При работе с windows 7 настройки безопасности могут препятствовать воспроизведению записей с помощью встроенного проигрывателя в этом случае необходимо запустить браузер internet explorer от имени администратора компьютера щелкнув правой кнопкой мыши по иконке ie и выбрав запуск от имени администратора 109

Файлов с записями 109

Дистанционное управление 110

Если дата в календаре выделена красным это означает что на эту дату имеются записи 110

Дистанционное управление 111

Дистанционное управление 112

Если дата в календаре выделена красным это означает что на эту дату имеются записи 112

Дистанционное управление 113

Если дата в календаре выделена красным это означает что на эту дату имеются записи 113

Дистанционное управление 114

Если дата в календаре выделена красным это означает что на эту дату имеются записи 114

Дистанционное управление 115

Для удаленного управления с мобильного устройства необходимо вначале настроить сетевые функции на видеорегистраторе см раздел 4 сеть 116

Управление с мобильных устройств 116

Server list 117

Управление с мобильных устройств 117

Setting 118

Управление с мобильных устройств 118

1 saved pages 119

1 webfeeds 119

Bookmarks 119

Go to cante 119

Httpp 210 1 29 42 lll 119

Options 119

Options back 119

Setting 119

Superdvr components 119

The mobile phone was detected based on symbian s60 3rd we recommend that you download this siam s3 081 9 9 sis to install 119

Webcam 119

Данные для удаленного подключения соответствуют данным пользователя системы для проверки данных или добавления новых пользователей системы перейдите к разделу 4 пользователи по умолчанию имя пользователя системы admin пароль 123456 пункт accesspoint может отличаться в различных странах в зависимости от провайдера 119

Управление с мобильных устройств 119

Ч auto bookmarks 119

Cancel 120

Fullscreen action 120

Select cancel 120

Snapshot 120

System setting 120

Управление с мобильных устройств 120

Управление с мобильных устройств 121

Управление с мобильных устройств 122

Управление с мобильных устройств 123

Управление с мобильных устройств 124

Управление с мобильных устройств 125

Управление с мобильных устройств 126

Управление с мобильных устройств 127

Управление с мобильных устройств 128

Управление с мобильных устройств 129

Управление с мобильных устройств 130

History 131

Войдите в menu option browser configuration настройте согласно изображению ниже 131

Войдите в menu option cache operations очистите кеш браузера 131

Если supercamb используется на телефоне с функцией touch screen может возникнуть проблема с совместимостью перейдите в options menu advance options applications supercam и нажмите кнопку disable compatibility 131

Если по не устанавливается пожалуйста проверьте настройки браузера 131

Управление с мобильных устройств 131

Ж ш ж 132

Управление с мобильных устройств 132

Область 1 текущий канал область 2 статус канала 133

Управление с мобильных устройств 133

A úna 134

W company 134

Ж street 134

Управление с мобильных устройств 134

Я home 134

Часто задаваемые вопросы 135

D в настройках hdd установлен режим только чтение read only проверьте настройки hdd 136

Часто задаваемые вопросы 136

Часто задаваемые вопросы 137

А зайдите в панель управления учетные записи пользователей изменение параметров контроля учетных записей выберите режим никогда не уведомлять 138

А иконке брау 138

Для удален 138

Зера 1е выберите опцию запуск от имени администрато 138

Контрол 138

Настро 138

Нили 138

Ого управления и мониторинга 138

Ркэ выдачи уведомлений о вносимых в компьютер изменениях 138

Установка видеокодека блокируется в ос windows 7 138

Часто задаваемые вопросы 138

В таблице приведены данные при использовании режима постоянного потока кодирования свр 139

Запись в разрешении 01 качество видео худшее частота кадров 25 кадр сек 16 видеоканалов необходима непрерывная запись в течение месяца объем необходимого дискового пространства 112 мбайт час х 24 часа день х 30 дней х 16 каналов 1290240 мбайт 1260 гигабайт 139

Пользователь может рассчитать размер необходимого дискового пространства для записи в соответствии с требуемым временем записи и установленными параметрами записи 139

Пример 139

Примечание 139

Расчет емкости жесткого диска для записи 139

Формула расчета объем необходимого дискового пространства используемое пространство мбайт час данные из таблицы х время записи часов х количество каналов 139

Ns204r ns208m ns208rp ns216rp ns2208r 2216г i 140

Технические характеристики 140

Технические характеристики 141

Gazer NS2208r Инструкция по эксплуатации онлайн [29/142] 322131

Содержание

Похожие устройства
