Далее произведите подключение провода видео сигнала с камеры заднего вида к устройству

отображения (соедините «RGB» видеовыход камеры с «RGB» видеовходом штатного головного

устройства). Затем, по главному жгуту автомобиля с левой стороны прокладывается кабель видео

сигнала камеры до багажного отсека. После этого, разместите точку подключения разъемов и блока

коммутации камеры заднего вида, закрепляя на двухстороннюю «3М» ленту и пластиковыми

стяжками к кузову авто.

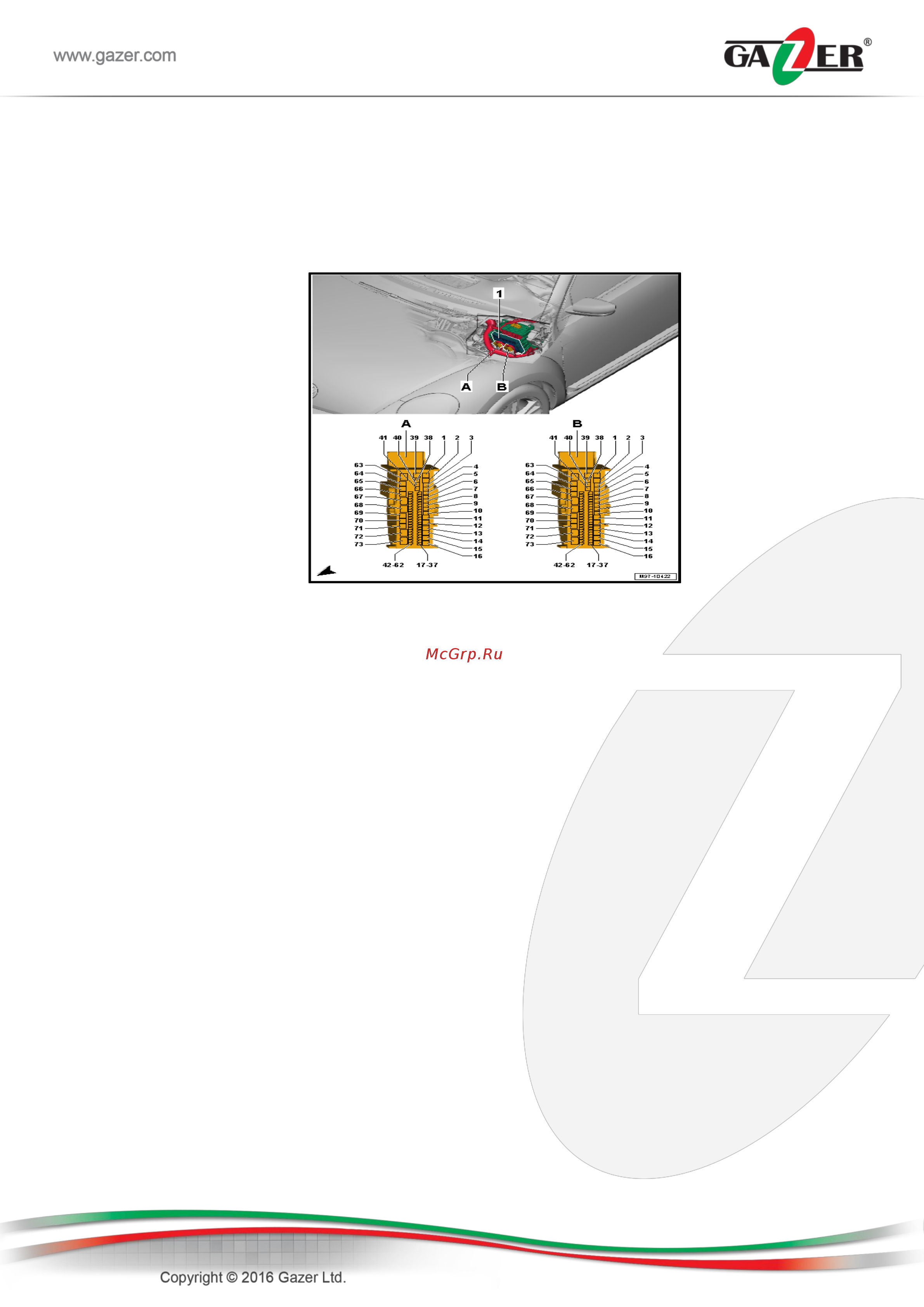

Для активации камеры заднего вида при включении задней передачи необходимо подключить

синий провод камеры (Reverse+) к блоку управления бортовой сети «J519». Данный блок

установлен под передней панелью со стороны водителя.

Провод лампы левого фонаря заднего хода автомобиля (чёрный с синим, «12» ячейка

разъема «B») необходимо зачистить и подключить к нему синий провод камеры (Reverse+), далее

произвести изоляцию при помощи термоусадочной трубки.
