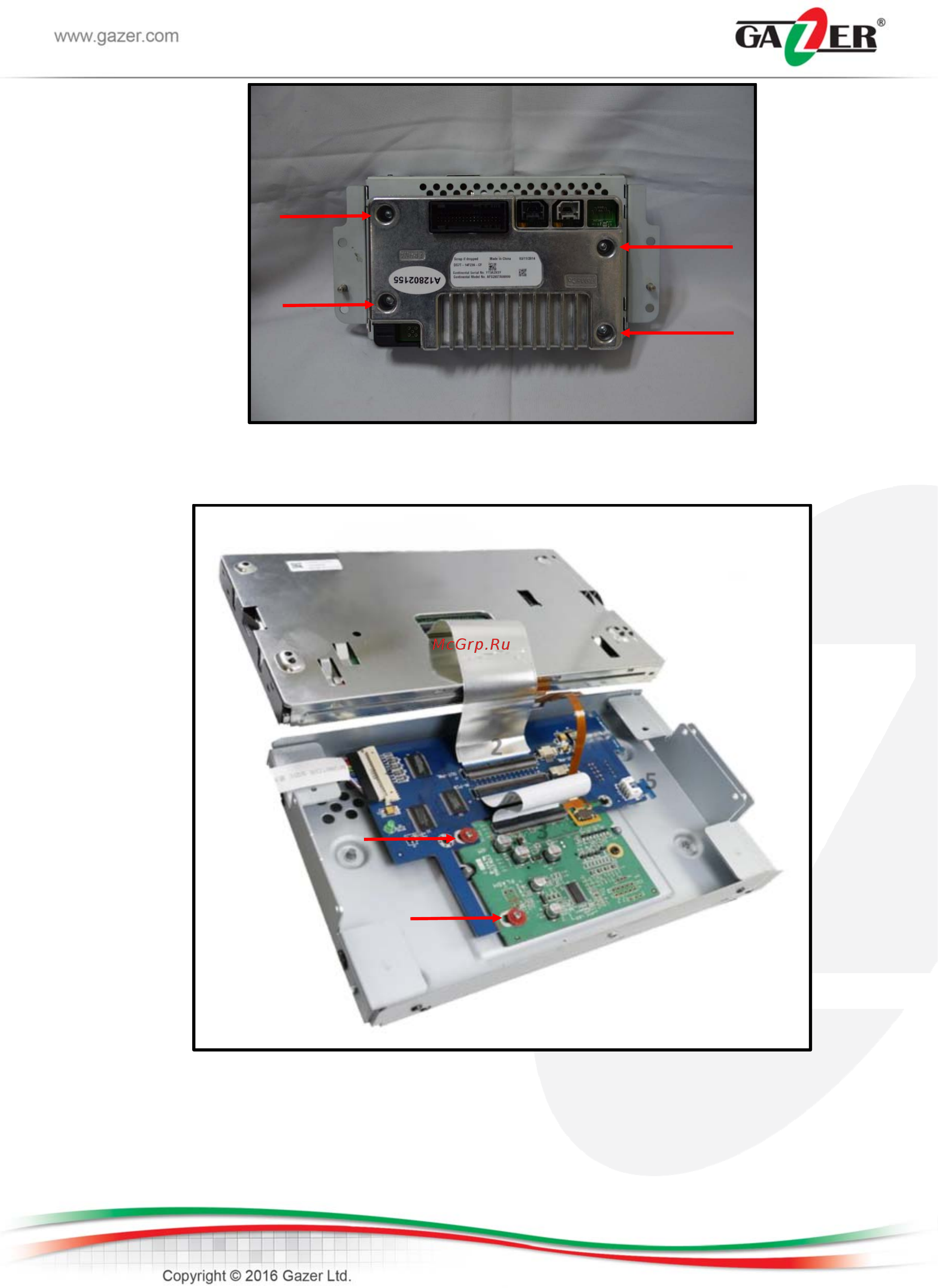

рис. 5

 Произведите установку платы видео захвата, закрепив ее с помощью штатных винтов как

указано стрелками на рис. 6;

рис. 6

 Произведите подключение шлейфов и кабелей:

1) Подключите кабель видеосигнала от видеоинтерфейса;

2) Подключите шлейф матрицы монитора;

3) Подключите плату перехвата к плате дисплея;

4) Подключите шлейф сенсорной панели к плате перехвата, далее с помощью

комплектного набора шлейфов соедините выход сигнала сенсорной панели с платы
