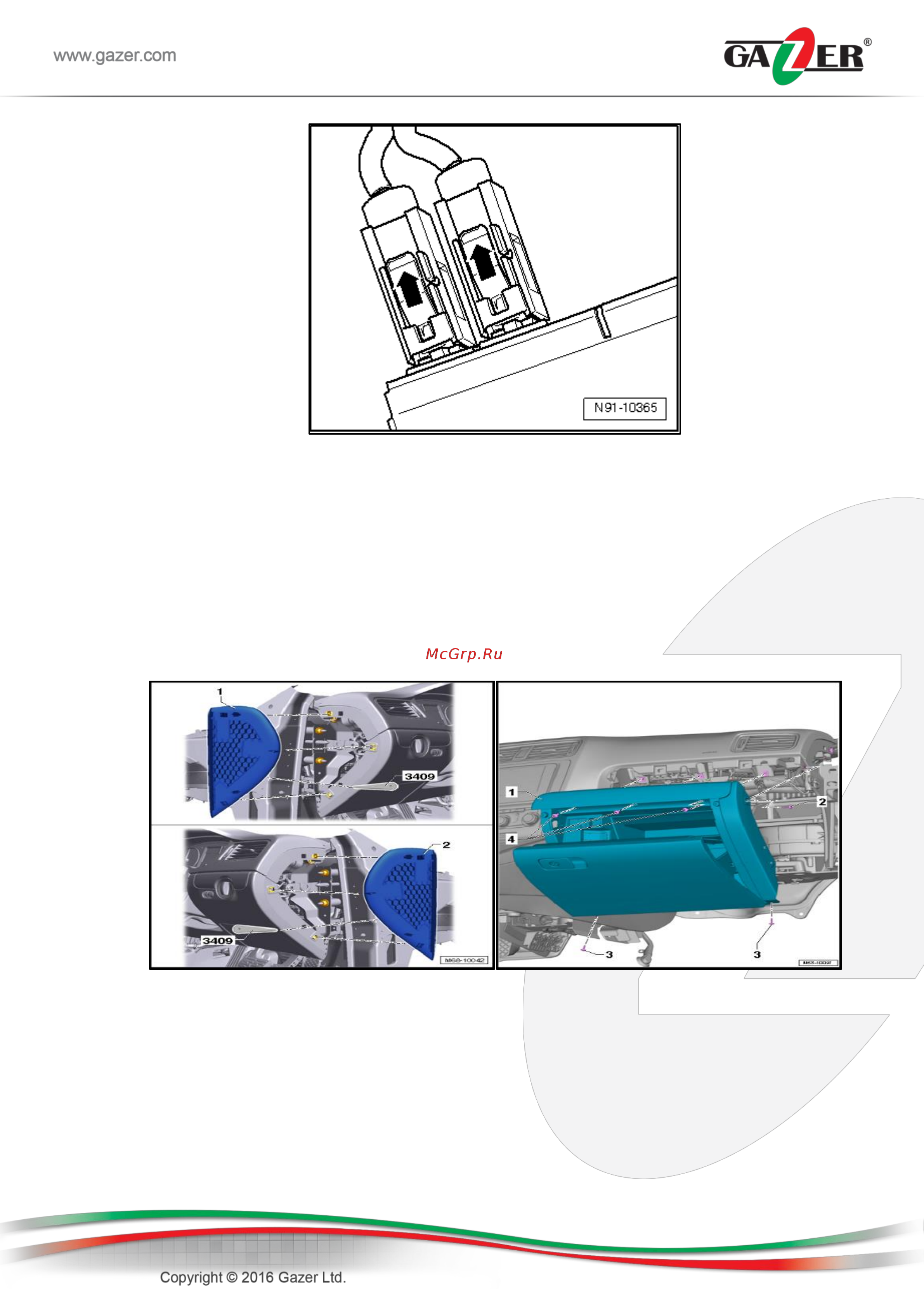

 Разблокируйте и отсоедините разъёмы антенн в направлении, указанном на рисунке.

 С помощью клина «3409» подденьте левую боковую накладку передней панели «1» и

высвободите её из фиксаторов

 С помощью клина «3409» поддеть правую боковую накладку передней панели «2» и

высвободить её из фиксаторов.

 Снимите боковые накладки передней панели «1» и «2» с передней панели.

 Выверните винты «2» и «3».

 Откройте крышку вещевого ящика «1» и выкрутите винты «4».

 Закройте крышку вещевого ящика «1» и отсоедините вещевой ящик в сборе от передней

панели.

 Отсоедините жгут проводов от плафона освещения вещевого ящика «W6».

 Отсоедините жгут проводов от выключателя освещения вещевого ящика «E26».

 Извлеките вещевой ящик «1» из передней панели.

 Нажмите на панель управления и индикации для снятия нагрузки на распорные пистоны.

 Снимите распорные пистоны «2» по направлению стрелки «A».

 Извлеките панель управления и индикации «1» в направлении стрелки «B».
