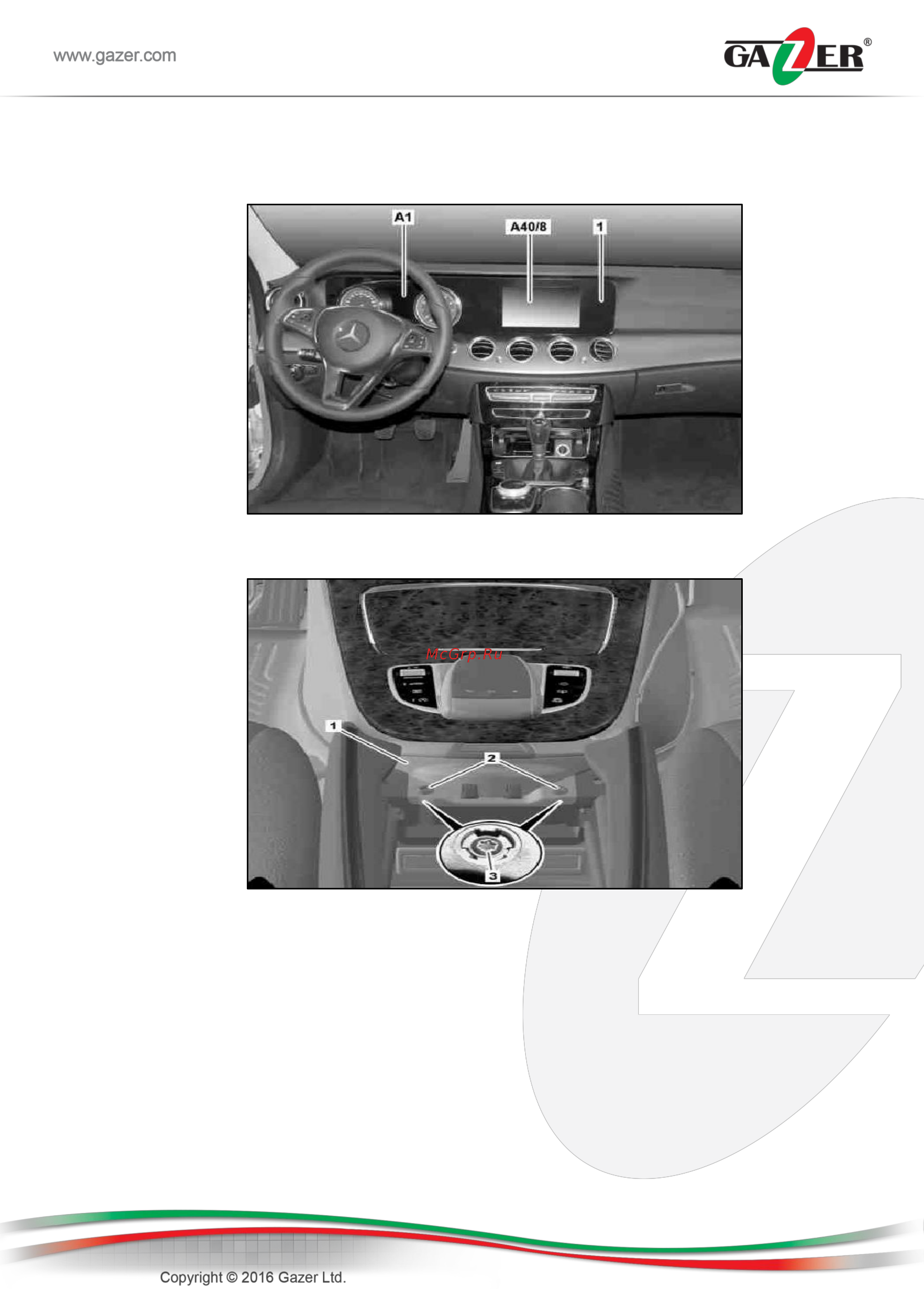

 Снимите модуль дисплея «1» из направляющих.

 Передвиньте модуль дисплея «1», до тех пор, пока не станут доступны электрические

штекерные соединения.

 Разъедините электрические штекерные соединения.

 Снимите модуль дисплея «1».

 Откройте крышку подлокотника.

 Снимите упорный буфер «2».

 Выкрутите болты «3».

 Приподнимите накладку центральной консоли «1» сзади и достаньте её вперед и вверх из

панели приборов на столько, что бы стали доступны электрические штекерные соединения

«4» и «5».

 Разъедините штекерное соединение «4» на панели управления системы климат контроля

«N58/1».

 Разъедините штекерное соединение «5» на блоке управления верхней блок-панелью

управления «N72/1».

 Разъедините штекерные соединения «6», «7», «8».

 Снимите накладку центральной консоли «1».
