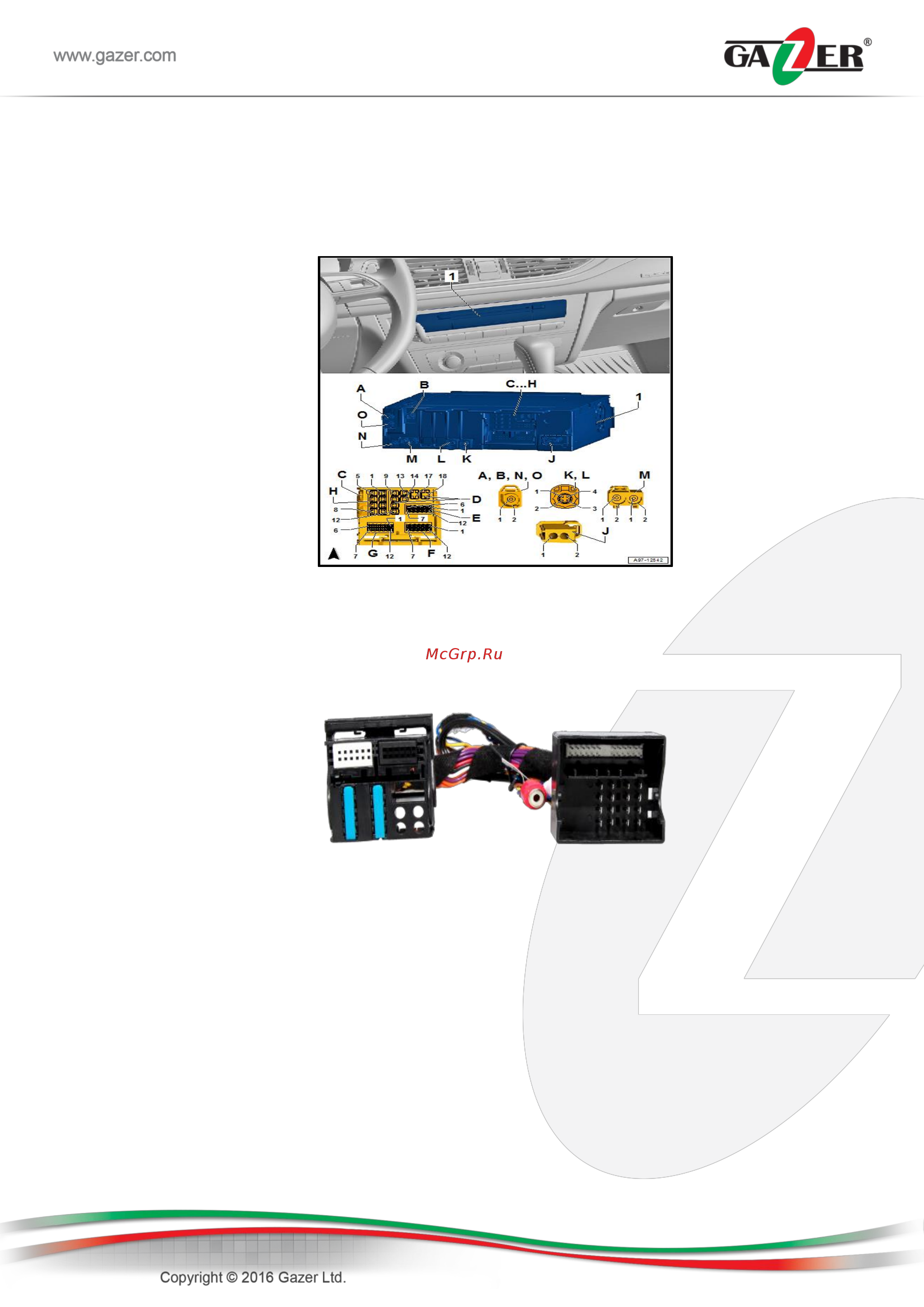

Отверните болт блока управления электроники и затем извлеките блок электроники и коммуникаций

«1» из монтажной рамы.

Разблокируйте и отсоедините штекерные разъёмы блока управления электроники и коммуникаций

«1» от панели с переключателями.

Штекерное соединение «K» «LVDS out» используйте для подключения к разьему видеоинтерфейса

«LVDS in». Разьем видеоинтерфейса «LVDS out» подключите к «LVDS in» монитора.

Штекерное соединение «Quad lock» используйте для подключения к видеоинтерфейсу через

переходник (поставляется в комплекте).

Снимите боковую накладку «1» передней панели клином «3409», по направлению стрелки.
