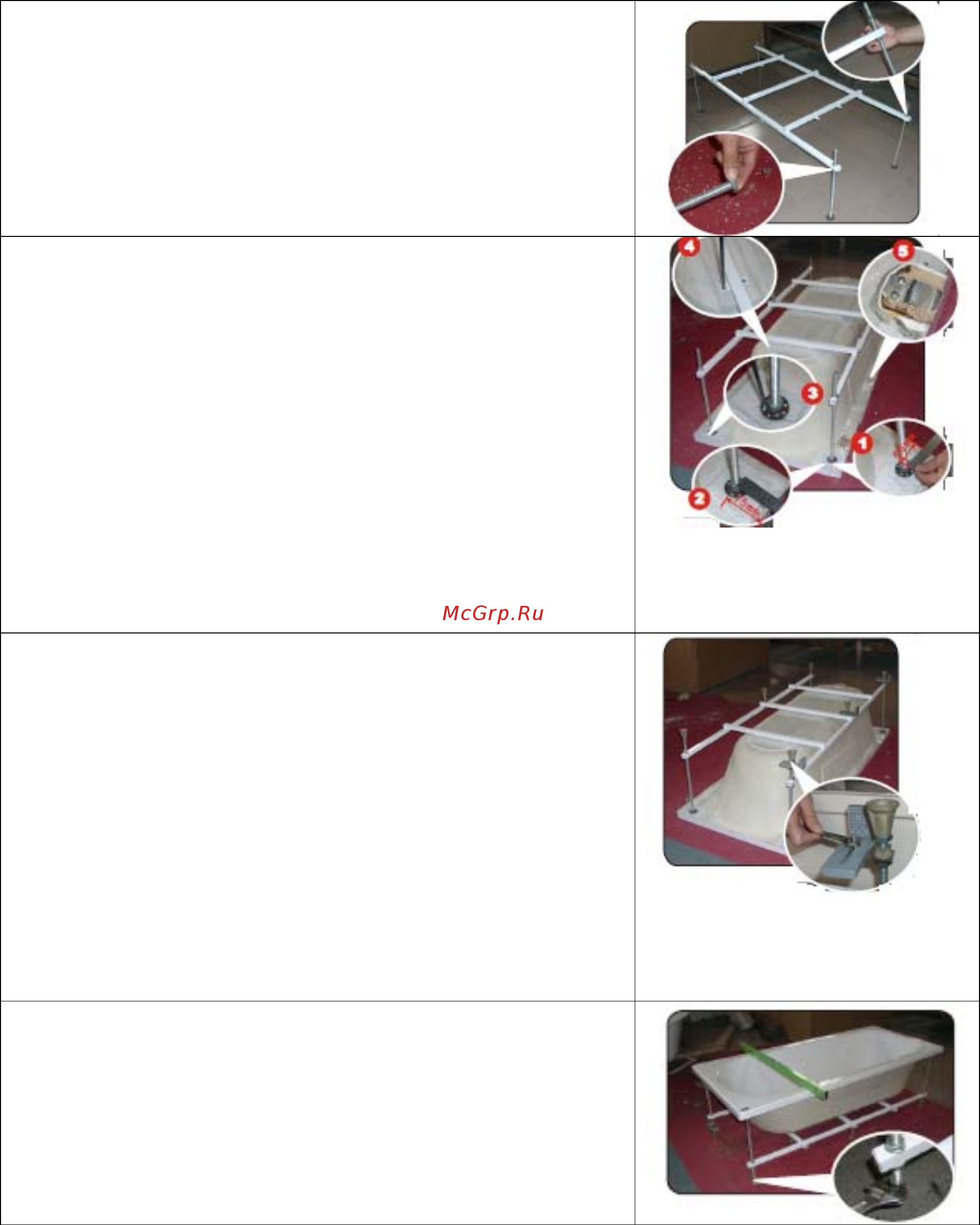

Пошаговая установка

1. Комбинированный каркас:

Установите 4 длинных шпильки М14, 12 гаек М14 и 8

плоских шайбы Ø14 в 4 отверстия Ø15 в 4 углах каркаса

ванны, как показано на рисунке.

2. Соединение каркаса и ванны:

Поверните ванну вниз дном, положите ее на чистое

ровное место на полу. Поместите каркас на дно ванны.

1) Центр длинной шпильки должен быть в 65мм от

длинного края ванны.

2) Центр длинной шпильки должен быть в 75мм от

короткого края ванны.

3) Используйте 12 винтов ST4x20 для фиксации длинных

шпилек к ванной.

4) Используйте 12 винтов ST4x20 для фиксации каркаса к

ванне.

5) Используйте 6 винтов ST4 x 16 для фиксации 3

эластичных пластин для фартука к соответствующей

стороне ванны.

3. Установка фронтальной панели и регулировка

ножек:

Установите 2 коротких винта М14, 6 гаек М14 и 4

плоских шайбы Ø14 в 2 отверстия Ø15 в середине

каркаса. Используйте 6 пластиковых гаек М14 для

фиксации (на боку с фартуком) и соединительных ушек

трех фиксирующих блоков на верхнюю часть 3 длинных

и коротких винтов на фронтальной части каркаса.

Используйте 3 болта М6х25, гайки М6 и большие шайбы

Ø6 для фиксации фронтальной панели к соединительным

ушкам фиксирующих блоков. Установите и закрепите 6

винтовых ножки на шляпки 6 длинных и коротких

винтов.

4. Регулировка уровня ванны:

Поверните ванну дном вверх. Поставьте на желаемое

место. Отрегулируйте ножки, чтобы ванна стояла ровно.

Закрепите гайки.
