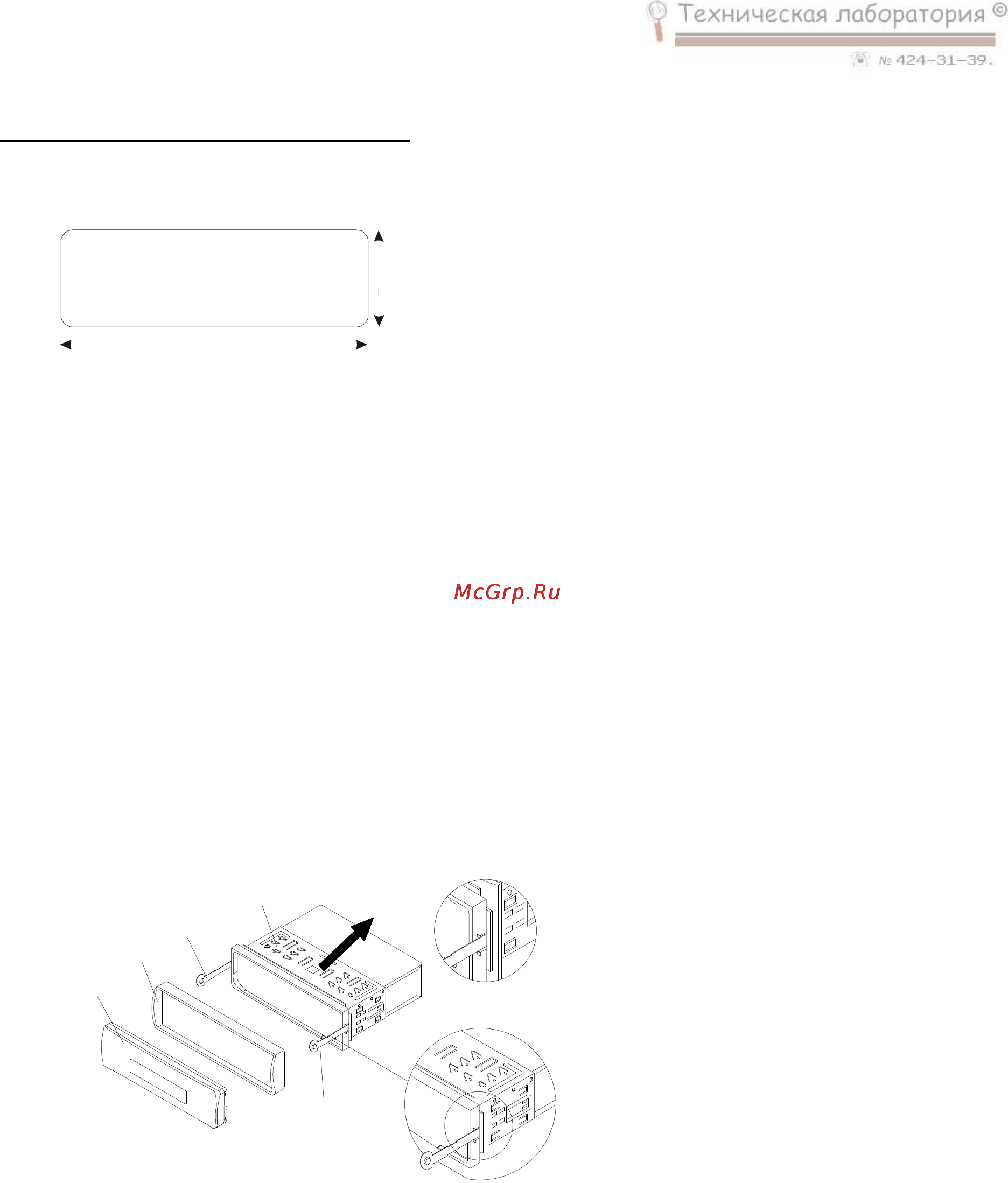

Фронтальный монтаж (метод 1)

Для правильной установки устройства отсек приборной панели должен

соответствовать следующим размерам:

Перед началом установки устройства проверьте правильность всех

подсоединений.

1. Убедитесь, что зажигание выключено. Отсоедините провод от «-»

клеммы аккумулятора автомобиля.

2. Отсоедините провода и антенну, если она использовалась для пробного

включения.

3. Нажмите кнопку

снятия передней панели и извлеките съемную панель

(см. раздел Установка и снятие передней панели).

4. Снимите обрамление.

5. Вставьте до упора ключи, входящие в комплект поставки ресивера, в

пазы на боковых поверхностях передней панели и извлеките ресивер из

монтажной рамы.

1. Монтажная рама (Sleeve)

2. Ключи (L Key, R Key)

3. Обрамление (Outer Trim Ring)

4. Передняя панель (Front Panel)

6. Вставьте монтажную раму (без ресивера) в отсек приборной панели и

отогните «язычки» при помощи отвертки. Не все «язычки» подходят

под размер приборной панели автомобиля, выберите наиболее

подходящие.

53mm

182mm

Outer Trim Ring

Front Panel

L Key

Sleeve

R Key
