FZ30K0.1GEx Руководство по установке
~ 13 ~
2

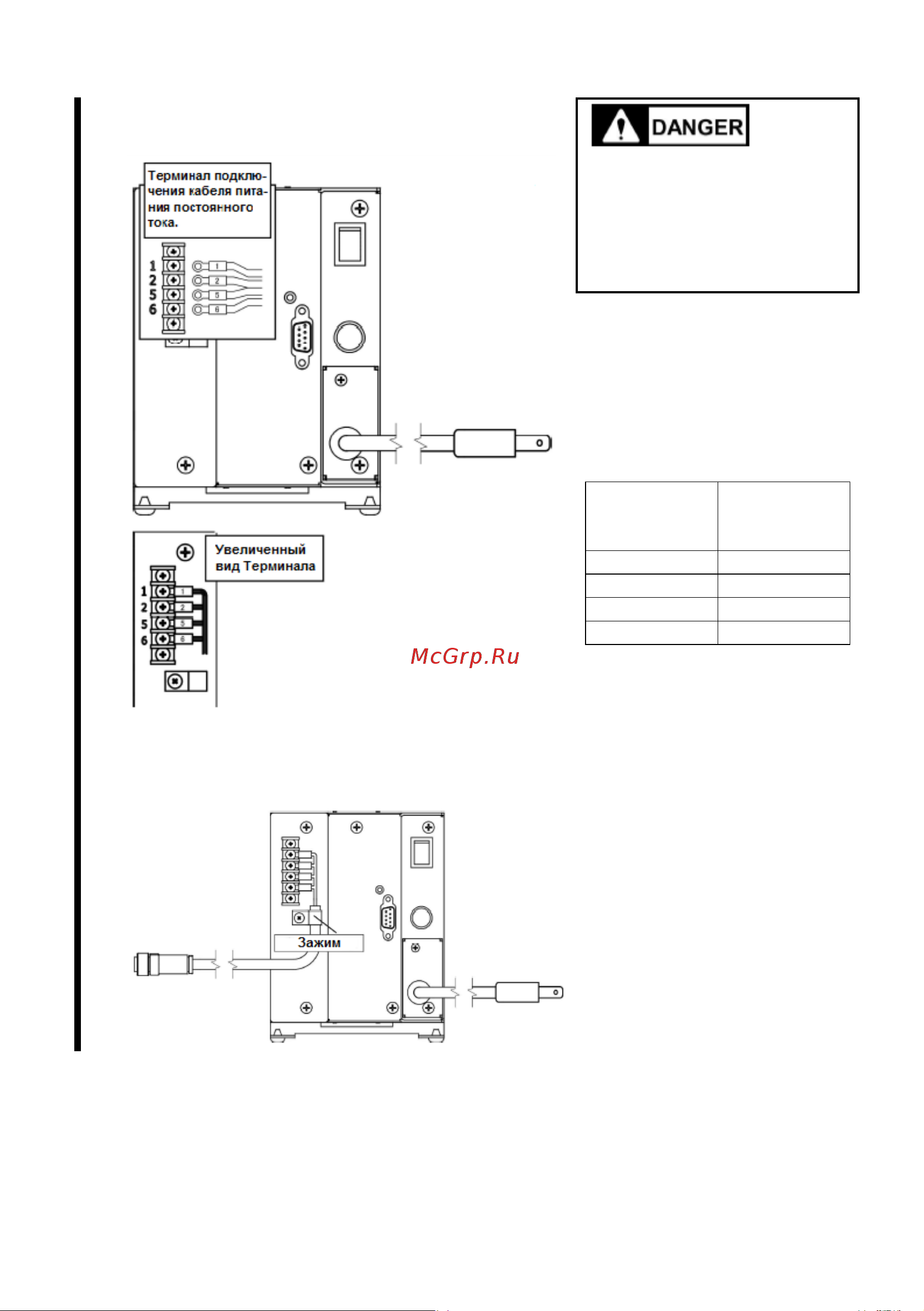

Подключение соединительного кабеля питания.
Перед началом подключения
убедитесь, что вилка шнура
питания выключена из розетки и
включатель питания на блоке
находится в выключенном
состоянии.
(1)
Отклутите крепёжные винты при
помощи крестовой отвёртки.
(2)
Подсоедините контакты кабеля к
клеммам терминала согласно
цифровой маркировке.
Маркировка на
блоке
Маркировка
контактов
кабеля
1
1
2
2
5
5
6
6
(3)
Затяните винты для надёжной
фиксации контактов в клеммах
терминала.
Закрепление кабеля питания постоянного тока.
(4)
Закрепите кабель питания
постоянного тока на блоке питания
при помощи предназначенного для
этого зажима, расположенного под
Терминалом.
