FZ60K0.1GEx-200K1GEx Руководство по установке
~ 10 ~
3

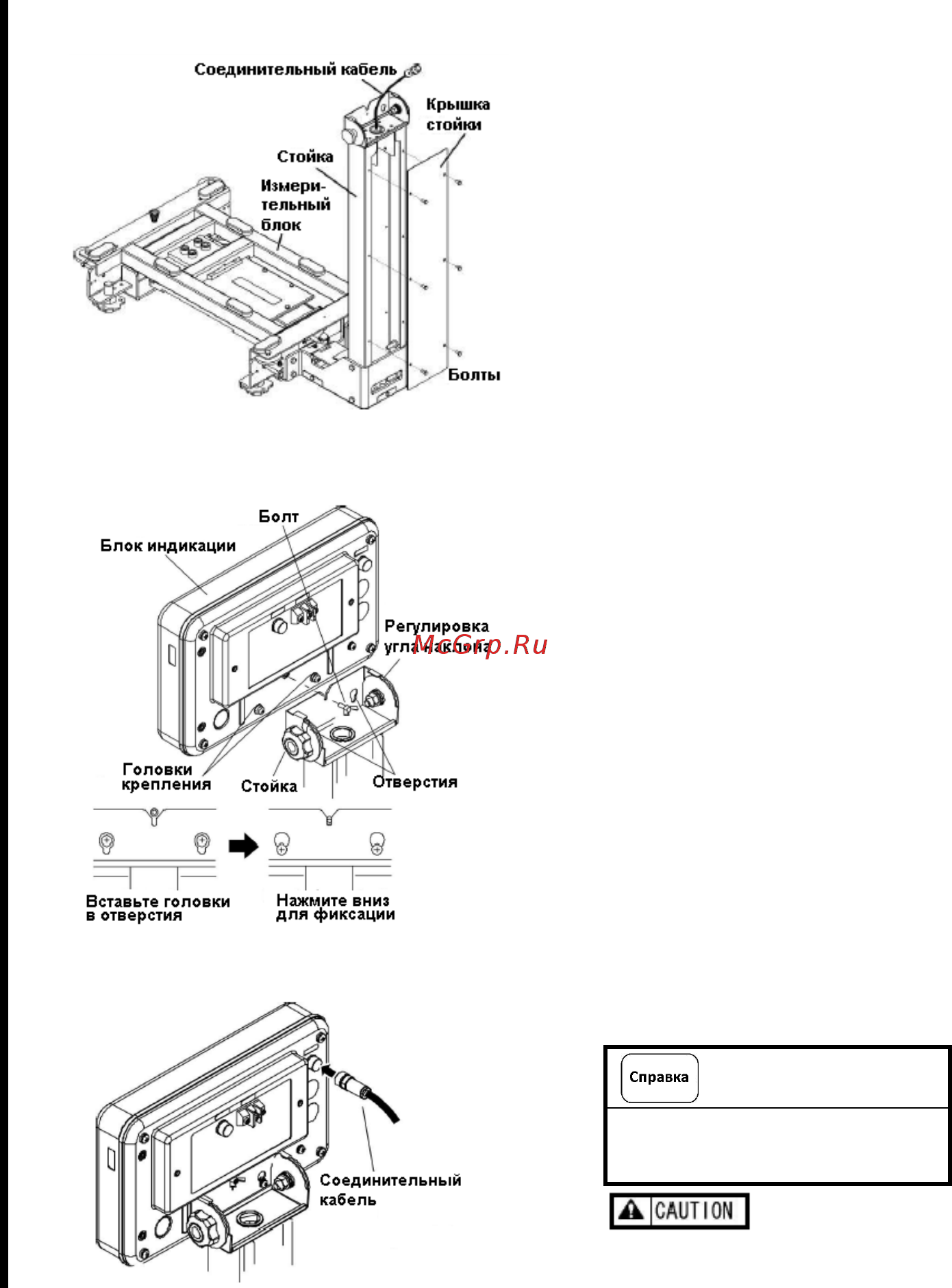

Крепление крышки стойки.
(1)
Присоедини крышку стойки на место
при помощи открученных на шаге 1
болтов.
(2)
Затяни болты крышки стойки при
помощи входящего в комплект
гаечного ключа.
4
Крепление блока индикации на стойку.
(1)
Вставьте две головки крепления на
блоке индикации в отверстия блока
регулировки угла наклона на стойке,
и надавите на блок индикации вниз.
(2)
Закрепите блок индикации при
помощи болтов.
5
Присоединение соединительного кабеля к блоку
индикации.
(1)
Затяните резьбу разъёма для
фиксации.
Если стойка не используется,
соедините блок индикации с
основным блоком весов напрямую.
Крепко затяните резьбу разъёма
кабеля для защиты от пыли и влаги.
