Подсоединение кабелей

S VIDEO

R - STANDBY

G - POWER ON

STR F TV/AV

AV3

VIDEO L R/ /

S VIDEO

AV3

VIDEO PCLR

VIDEO

OUT

S VIDEO

OUT

AUDIO

OUT

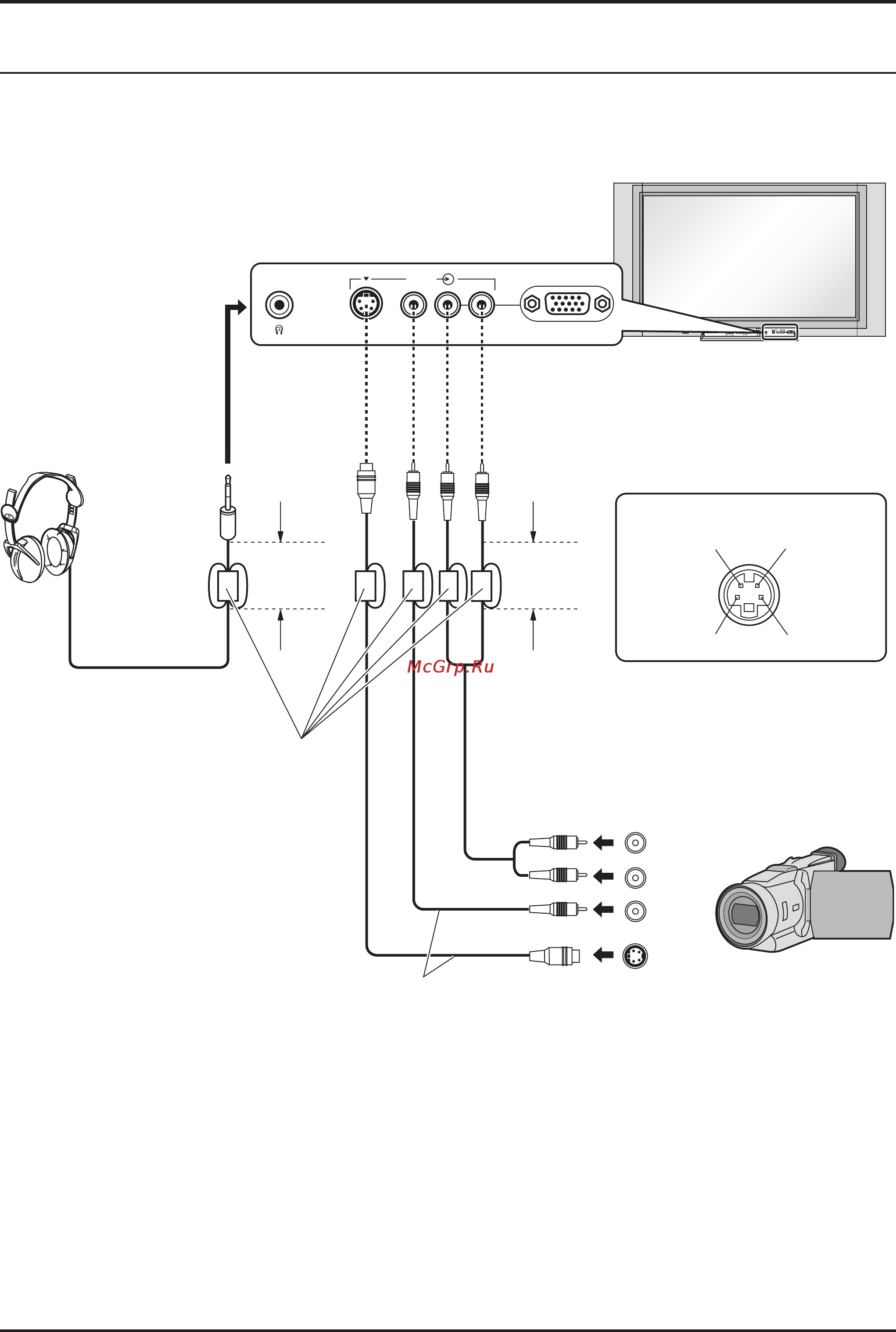

Подсоединение наушников/разъемов AV3

Примечания:

• Измените входной сигнал, чтобы использовать цветные кнопки на пульте дистанционного управления. (см. стр. 17)

• Уровень громкости головных телефонов может быть подрегулирован с помощью выбора пункта “Громк. наушников” из

Меню звука.

• Изображенное дополнительное оборудование и кабели не поставляются с этим телевизором.

Видеокамера использует разъем AV3

на передней панели телевизора.

(Дополнительный)

(Не поставляется)

(Штекер 3,5 мм)

Меньше

10 см

Ферритовый сердечник

(маленького размера)

(поставляется)

Меньше

10 см

Подсоедините разъем S-VIDEO или VIDEO

Видеокамера

4-штырьковое гнездо AV3 S VIDEO

Вход цветности

Заземление

цветности

Заземление яркости

Вход яркости
