8

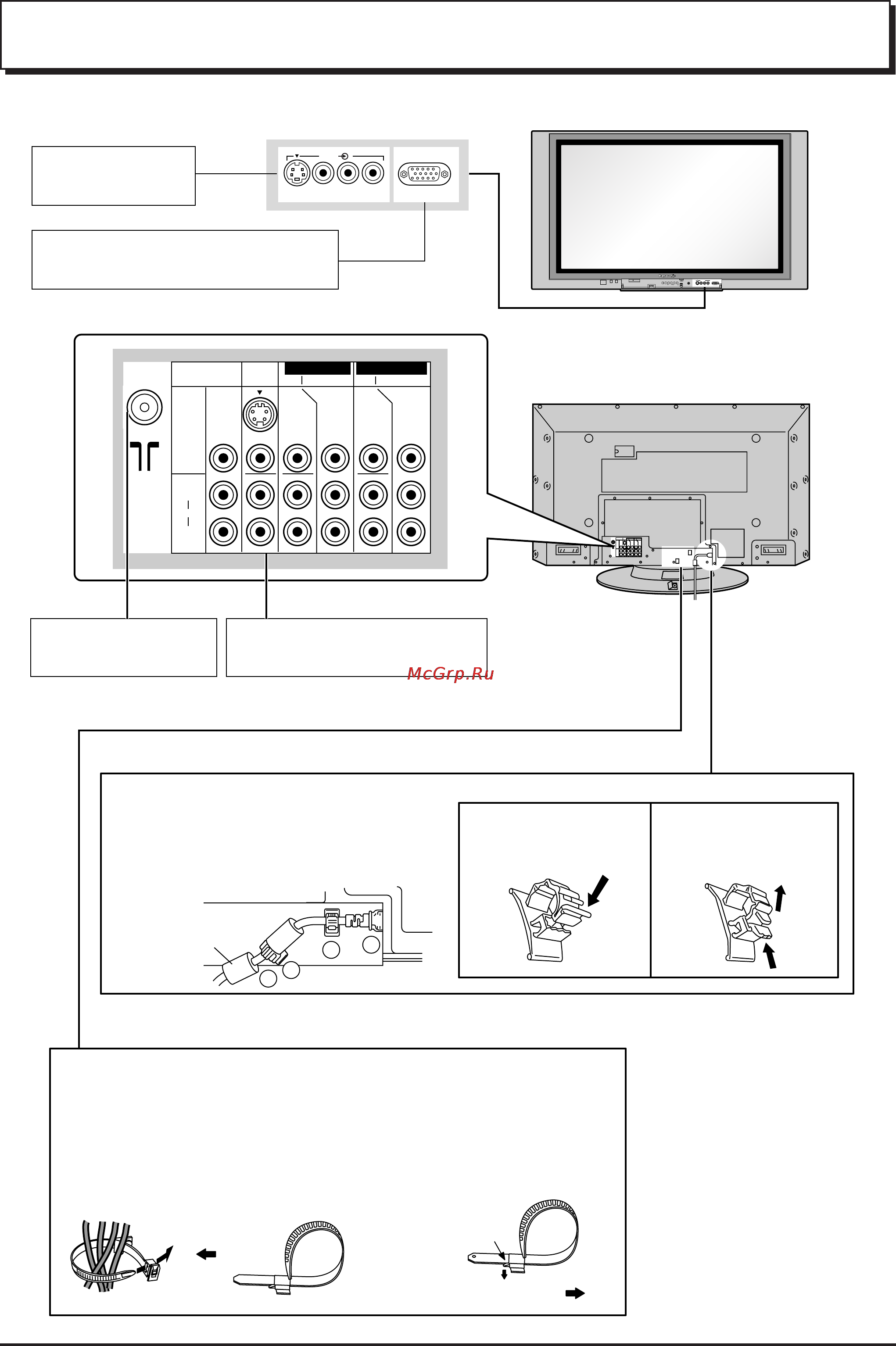

Подсоединение кабелей
S VIDEO VIDEO
AV 3
L R
PC
S-VIDEO
PC
CHANNELVOLUMEACTIONINPUT
HPJ
VIDEO
VIDEO
3
R AUDIO L
MONITOR
OUT
AV1
IN
COMPONENT COMPONENT
S VIDEO
MONO
VIDEO
P
B
L
YY
R
P
R
P
B
P
R
AUDIO
MONO MONO
AV2 IN AV4 IN
1
3
2
4
– Фиксация сетевого шнура
1. Подсоедините штепсельную вилку к
гнезду в основном корпусе.
2. Зафиксируйте левый зажим.
3. Зафиксируйте правый зажим.
4. Установите ферритовый сердечник.
Ферритовый сердечник
(большого размера)
(поставляется)
Как зафиксировать:
Зафиксируйте, нажимая
до тех пор, пока не будет
слышен звук щелчка.
Как высвободить:
Потяните вверх,
подтягивая ручку.
– Хомуты фиксации кабелей
Если требуется, закрепите все излишки кабелей с помощью хомутов.
Чтобы закрепить кабели, подсоединенные к разъемам, оберните вокруг
них хомут фиксации кабелей, а затем протяните указанный конец сквозь
замыкающий блок, как показано на рисунке.
Убедившись в том, что имеется достаточное провисание кабелей для
минимизации их натяжения (особенно для сетевого шнура), плотно
свяжите в пучок все кабели с помощью прилагаемого фиксирующего
хомута.
Чтобы затянуть:
Потяните
Чтобы ослабить:
Нажмите на защелку
Потяните
Передний разъем
AV (см. стр. 11)
С разъема монитора EXTERNAL на
компьютере (см. стр. 12)
Разъем ANTENNA IN
(см. стр. 9)
Разъемы AV и COMPONENT
(см. стр. 10)
