FS 510 C-M, FS 560 C-M
pyccкий
16
3 Трубчатая рукоятка для
агрегатов, которые используются
преимущественно для пиления, с
помощью которых, одано, также
можно косить и резать густую
поросль.
В состоянии готовности поставки на
трубчатых рукоятках (2, 3) крепятся
зажимные чашечки.
N Положение зажимных чашечек на
трубчатой рукоятке до момента
установки на подпорке ручки не
изменять
Оба вида трубчатых рукояток
монтируются на агрегат одинаковым
способом. Поэтому для обоих видов
показан лишь монтаж трубчатой
рукоятки (2).

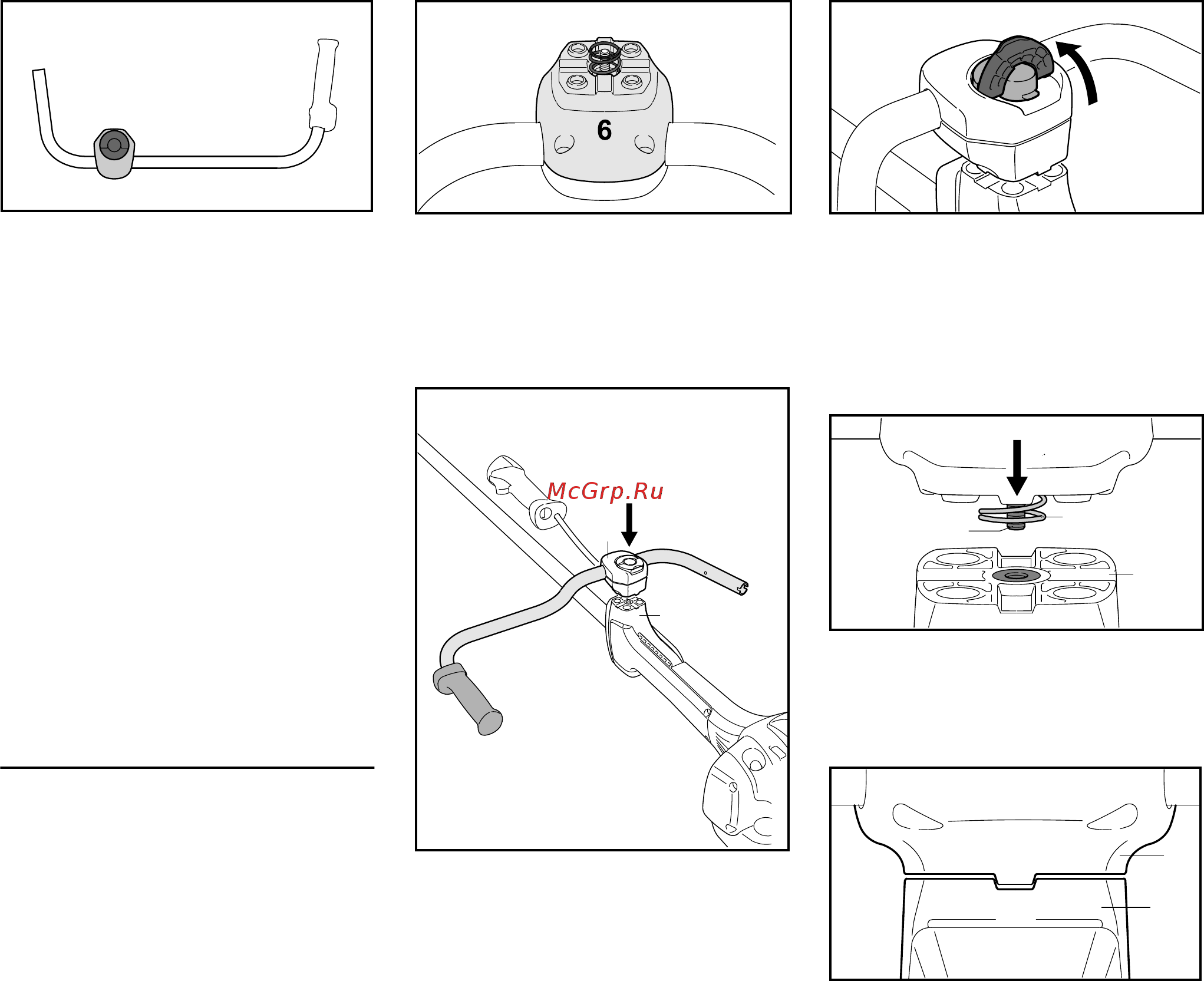

Монтаж трубчатой рукоятки
Для сборки поворотной подпорки
ручки зажимные чашечки должны
быть оснащеноы пружиной и
закреплены на подпорке ручки на
агрегате.
N Пружину (5) вынуть из
комплектующих, которые входят
в объём поставки агрегата
N Пружину (5) запрессовать в
нижнюю зажимную чашечку (6)
N Зажимные чашечки (4) с
трубчатой рукояткой (2) легко
установить на подпорку ручки (7)
N Трубчатую рукоятку в зажимных
чашечках не поворачивать
N Хомутик тискового винта (8)
поднять до тех пор пока он не
будет стоять вертикально
N Тисковый винт повернуть против
часовой стрелки и лишь слегка
затянуть
N Тисковый винт (8) установить в
резьбовую вставку в подпорке
ручки (7) – также против давления
пружины (5)
N Зажимные чашечки выровнять
таким образом, чтобы
образовавшиеся перемычки (9)
2BA001 KN
4
3
3BA005 KN
5
4900BA002 KN
7
2
4
8
3BA007 KN
5
8
3BA008 KN
7
6
10
7
9
3BA0009 KN
