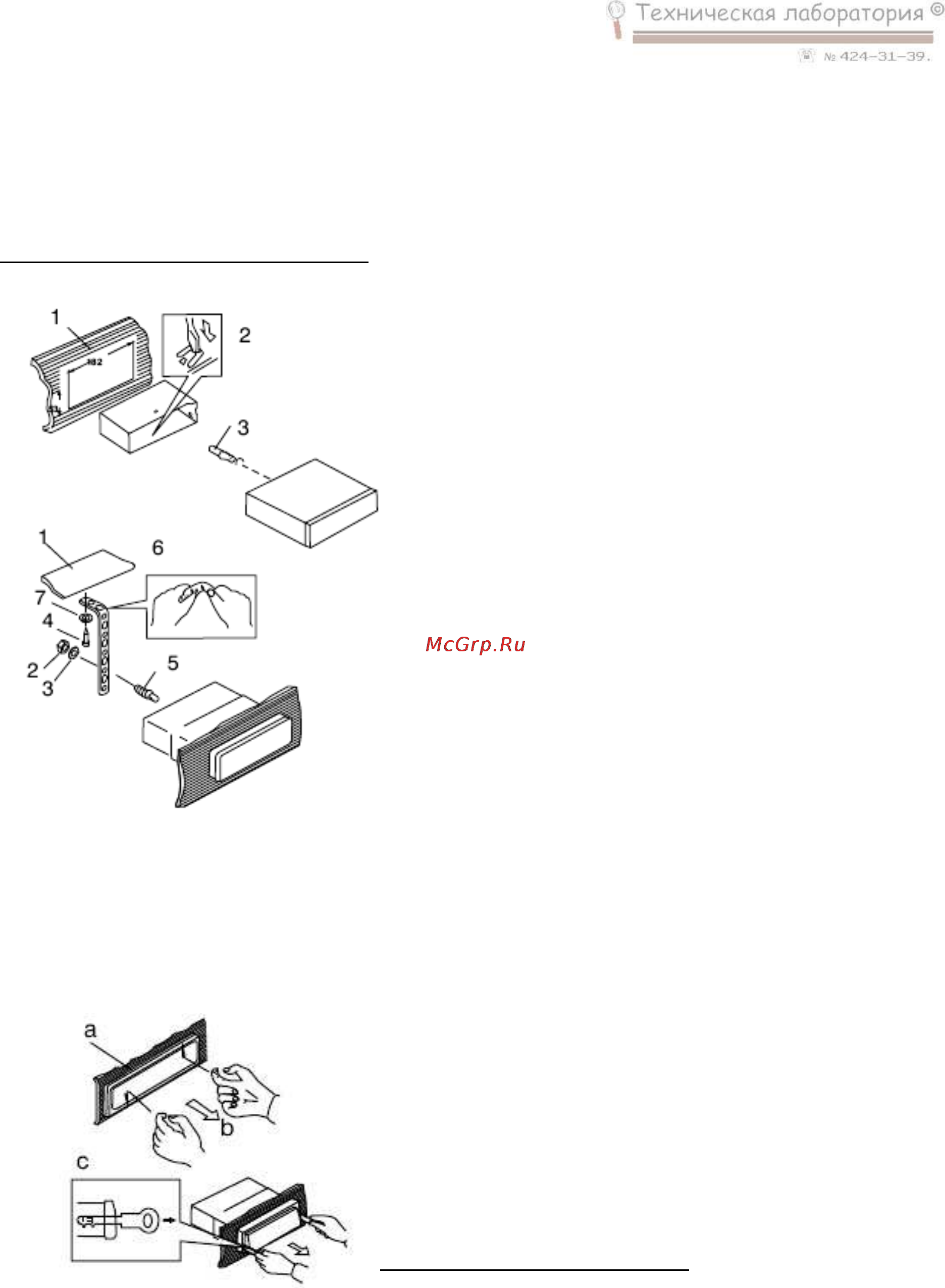

ПОРЯДОК УСТАНОВКИ И ИЗВЛЕЧЕНИЯ АППАРАТА
Устройство может быть установлено двумя способами: фронтальным или
тыловым (с использованием отверстий по бокам шасси устройства).
Фронтальный способ монтажа
1. Приборная панель
2. Установочная рама
Вставьте установочную раму в приборную
панель, отогните несколько наиболее
подходящих язычков, чтобы закрепить
установочную раму в приборной панели.
3. Винт
1. Приборная панель
2. Гайка 5 мм
3. Пружинная шайба
4. Винт 4х12 мм
5. Винт
6. Монтажная корпусная шина
Придайте монтажной корпусной шине
необходимую форму для надежного крепления
7. Простая шайба
Извлечение устройства:
Перед извлечением устройства снимите переднюю панель (смотрите
раздел «Съемная передняя панель»).
а. Установочная рама
b. Извлеките обрамление, потянув его на себя,
как показано на рисунке.
с. Вставьте до упора ключи в пазы на боковых
поверхностях панели и извлеките
проигрыватель из рамы.
Тыловой способ монтажа
Установка с использованием отверстий по
бокам устройства. Прикрепление устройства с помощью заводских
монтажных скоб радиоприемника.
