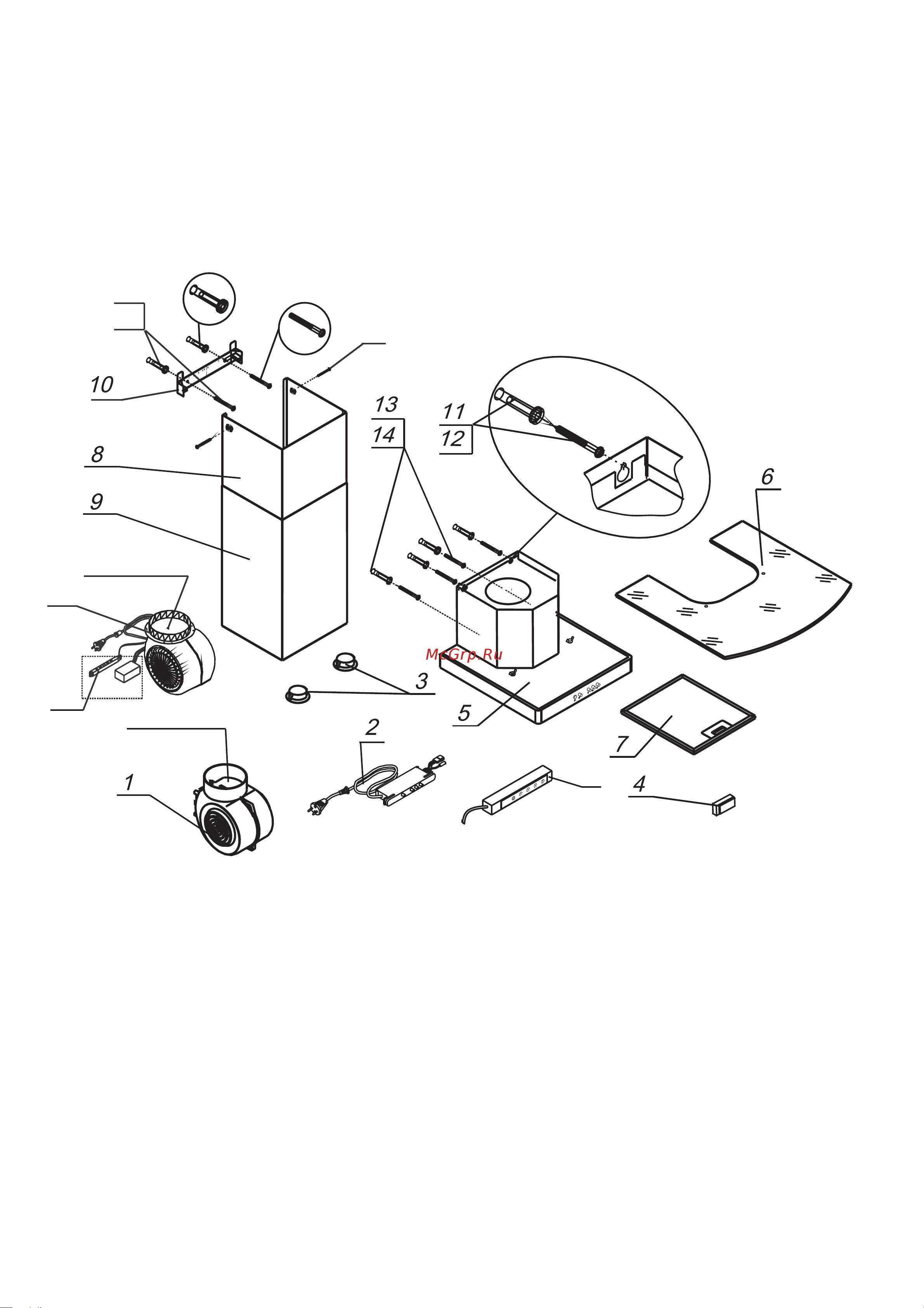

Длязонтов“Кристалл 50,60”, “Лазурит 60”, “Топаз 50,60”.

1,1А - Вентилятор.

2- Переключателькнопочный.

2А - Электронныйпереключательсцифровойиндикациейскоростивентилятора.

2Б - ЭлектронныйпереключательККВ

3- Светильникигалогенные.

4- Трансформатор.

5- Корпус.

6- Стекло .

7- Фильтралюминиевый.

8,9- Фальштрубаверхняя, фальштрубанижняя.

10- Кронштейндляверхнейфальштрубы

11,12- Дюбели ммишурупы 4х30 длякреплениязонтакстене.

13,14- Дюбели ммишурупы 4х30 длядополнительногокреплениязонта.

15,16- Дюбели ммишурупы 4х30 длякрепленияверхнейфальштрубыкстене.

17- Винтысамонарезающие х1 длякрепленияверхнейфальштрубыккронштейну.

Ø8

3,5 1

РИС.2А

-8-

2Б

возвратный

клапан

возвратный

клапан

1А

2А

10- Кронштейндлякрепленияверхнейфальштрубы.

11- Втулкидлякреплениястекла

12,13- Дюбели ммишурупы 4х30 длякреплениязонтакстене.

14,15- Дюбели ммишурупы 4х30 длядополнительногокреплениязонта.

16,17- Дюбели ммишурупы 4х30 длякреплениякронштейнакстене.

18- Винтысамонарезающие х1 длякрепленияверхнейфальштрубыккронштейну.

19- ВинтыМ 6х30 длякреплениястеклаккорпусузонта.

Ø8

3,5 1
