2 ТЕХНИЧЕСКИЕ ДАННЫЕ
2.1 Воздухопроизводительность , м час, max 40
2.2 Уровень шума, дБА, не более
в режиме рециркуляции 62
в режиме вытяжки 57
2.3 Номинальное напряжение, В; частота, Гц 220; 50
2. Потребляемая мощность, Вт, не более 2
в том числе ламп, Вт 2х40
2. Класс защиты по ГОСТ МЭК 335-1
2. Степень защиты от влаги обычное исполнение
2. Режим работы продолжительный
2. Климатическое исполнение УХЛ 4.2 по ГОСТ15150
³/ 0
4 20
5II
6
7
8
.
3 КОМПЛЕКТНОСТЬ
3.1 Зонт вытяжной 1 шт.
3. Переходник 1 шт.
3.3 Лампа накаливания 40 Вт 2 шт.
.4 Саморез 4.2х41 мм для крепления зонта 4 шт.
3.5 Шаблон монтажный 1 шт.
2
3
3.6 Руководство по эксплуатации 1 шт.
3.7 Упаковка 1 шт.

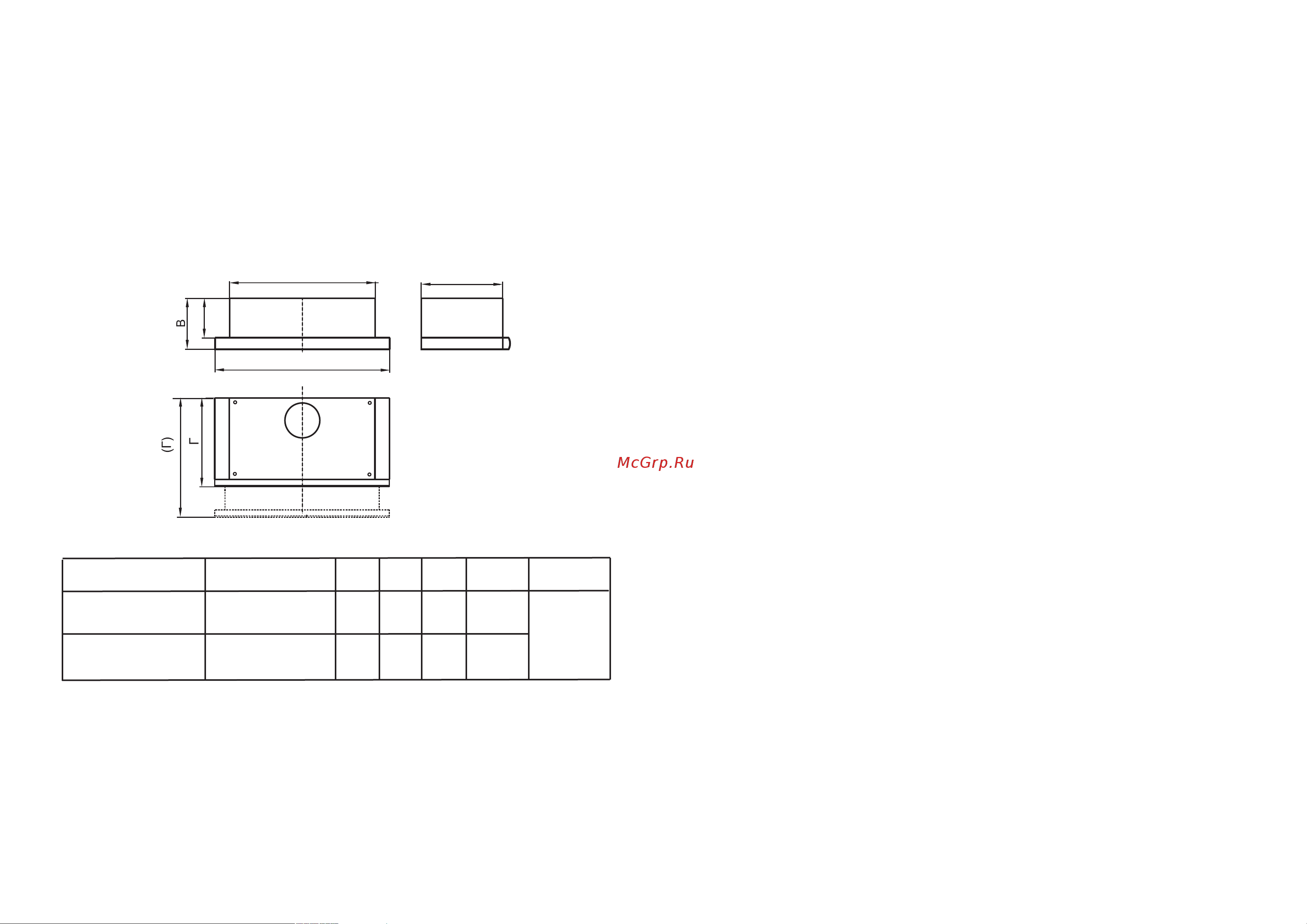

РИС. 2
Размер в скобках - глубина зонта вытяжного с максимально выдвинутой панелью.
Наименование
Габаритные размеры, см
ШхГ(Г)хB
Интегра 50П-400-В2Л
50х31(41)х17,5
Б
мc
13,5
Тип
угольного фильтра
Ф-05
6,0
13,5
60х31(41)х17,5
6,7
Интегра 60П-400-В2Л
Ш1
мc
40
50
Б
A
B
C
D
Г1
Ш1
Ш
Масса, кг
(без упаковки)
28,2
28,2
Г1
мc
--7
4 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ
4.1 Все работы по монтажу, ремонту, замене лампы и других электрических
деталей, очистке загрязненных поверхностей, снятию съемных частей, произ-
водите при извлеченной вилке шнура электропитания из розетки электросети.
4.2 ЗАПРЕЩАЕТСЯ включать зонт в сеть с напряжением и частотой, не
соответствующими указанным в технических данных (220В±10%, 50Гц±2%).
4.3 Не прикасайтесь к лампам во время их включенного состояния и
прилегающим к ним поверхностям.
ога
.4 Эксплуатируйте вытяжной зонт только с установленными лампами.
Неисправные лампы следует сразу же заменять.
4.5 Ежемесячно производите очистку загрязненных поверхностей .
Загрязненный фильтр уменьшает производительность зонта и появляется
риск возгорания фильтра!
4.6 Зонт устанавливайте над плитой в соответствии с рис. 1.
4. Не допускайте возникновения факельного пламени под зонтом Пламя
газовых конфорок всегда должно быть закрыто посудой. Сильный нагрев
пламенем газовых конфорок может повредить вытяжной зонт.
4. Работы по поиску и устранению неисправностей (кроме замены лампы)
должны выполняться лицом, обученным правилам работы с
электроустановками. При повреждении шнура питания его следует заменить
аналогичным шнуром, приобретаемым у изготовителя или его агента.
4. Зонт предназначен только для очистки или удаления воздуха. Оберегайте
его от статических и динамических нагрузок.
4.1 При работе зонта в режиме вытяжки одновременно с отопительным
оборудованием, которое используется с вытяжными трубами (отопительные
системы, проточные водонагреватели или котлы, работающие на газе, жидком
или твердом топливе), необходимо обеспечить подачу воздуха в объеме,
достаточном для сгорания топлива. При подаче воздуха в недостаточном
объеме, возникает опасность отравления газообразными продуктами сгорания,
которые всасываются обратно в помещение.
4
7 !
8
9
0
4.11 В режиме вытяжки загрязненный воздух не должен выходить в вытяжное
отверстие, используемое для удаления запахов из приборов, сжигающих газ или
другие виды топлива (не применяют к приборам, которые только направляют
воздух обратно в комнату)
Даже через некоторое время после их
выключения еще имеется риск ож .
