![Baxi UBT 100 Инструкция по эксплуатации онлайн [13/25] 326985](/views2/1392192/page13/bgd.png)
Водонагреватель косвенного нагрева UBT Руководство по установке и эксплуатации
- 13 -

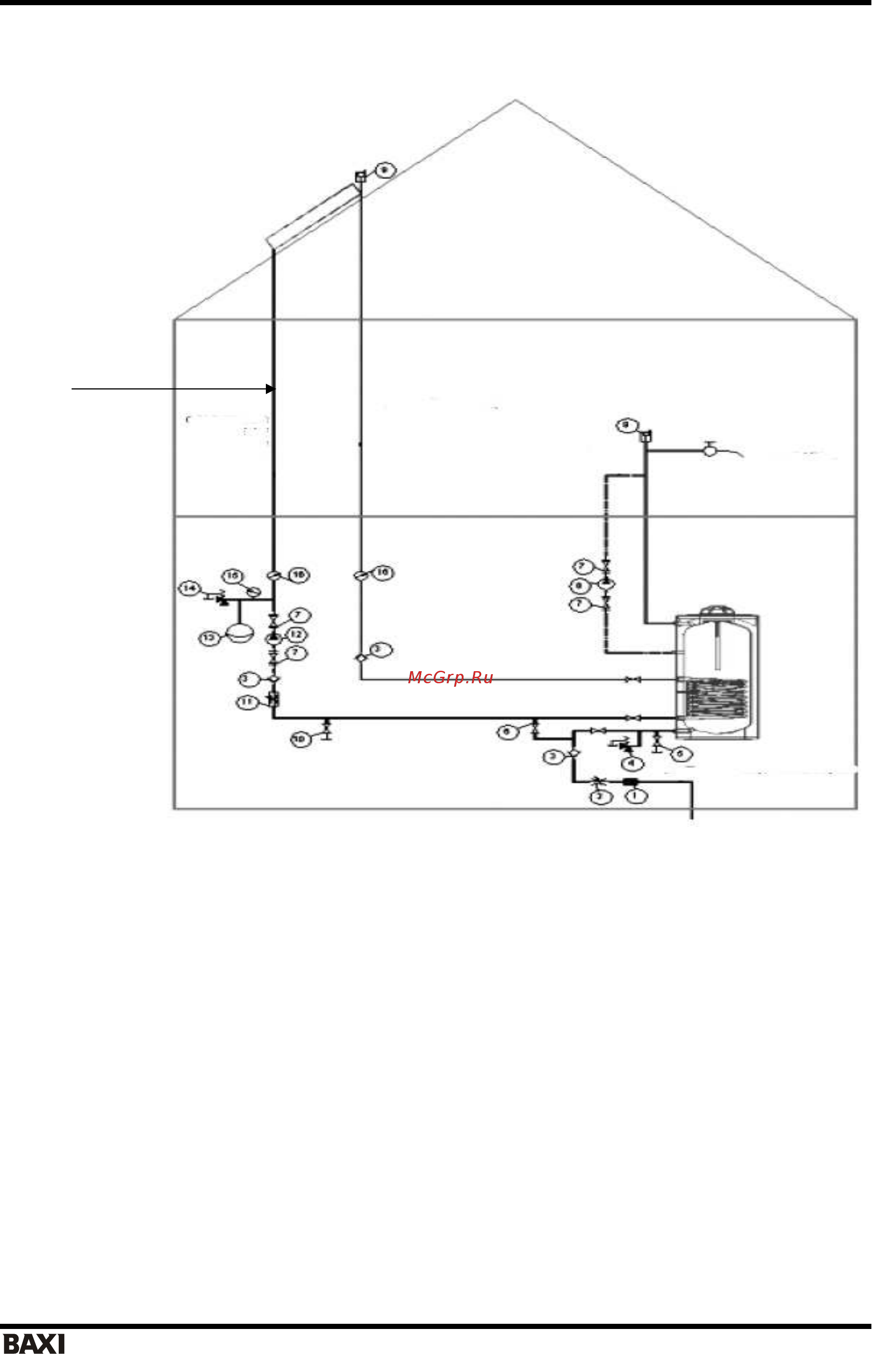

Водонагреватель UBT с одним теплообменником-змеевиком с солнечным
коллектором
Компоненты системы:
1. Фильтр
2. Редуктор давления
3. Обратный клапан
4. Предохранительный клапан
(давление срабатывания 0,8 МПа
(8 бар))
5. Сливной патрубок
водонагревателя
6. Закрытый контур циркуляции под
давлением
7. Соединительная муфта насоса
8. Насос контура вспомогательной
циркуляции
9. Система автоматического
удаления воздуха
10. Выпуск контура закрытой
циркуляции
11. Регулятор расхода
12. Циркуляционный насос
13. Расширительный бак
14. Предохранительный клапан
(давление срабатывания
подбирается с учетом высоты
здания)
15. Манометр
16. Термодатчик
Примечание: Данная схема включает только технические чертежи изделия. Не
включает подключение к системе автоматического контроля. Данная схема не включает
устанавливаемые на котел комплектующие, в т.ч. предохранительный клапан,
терморегулирующий клапан, обратный клапан, а также стандартные клапаны и
арматуру.
Подача
теплоносителя
в коллектор
Подача
теплоносителя
из коллектора
Рециркуляция
Потребители
Вход холодной воды
