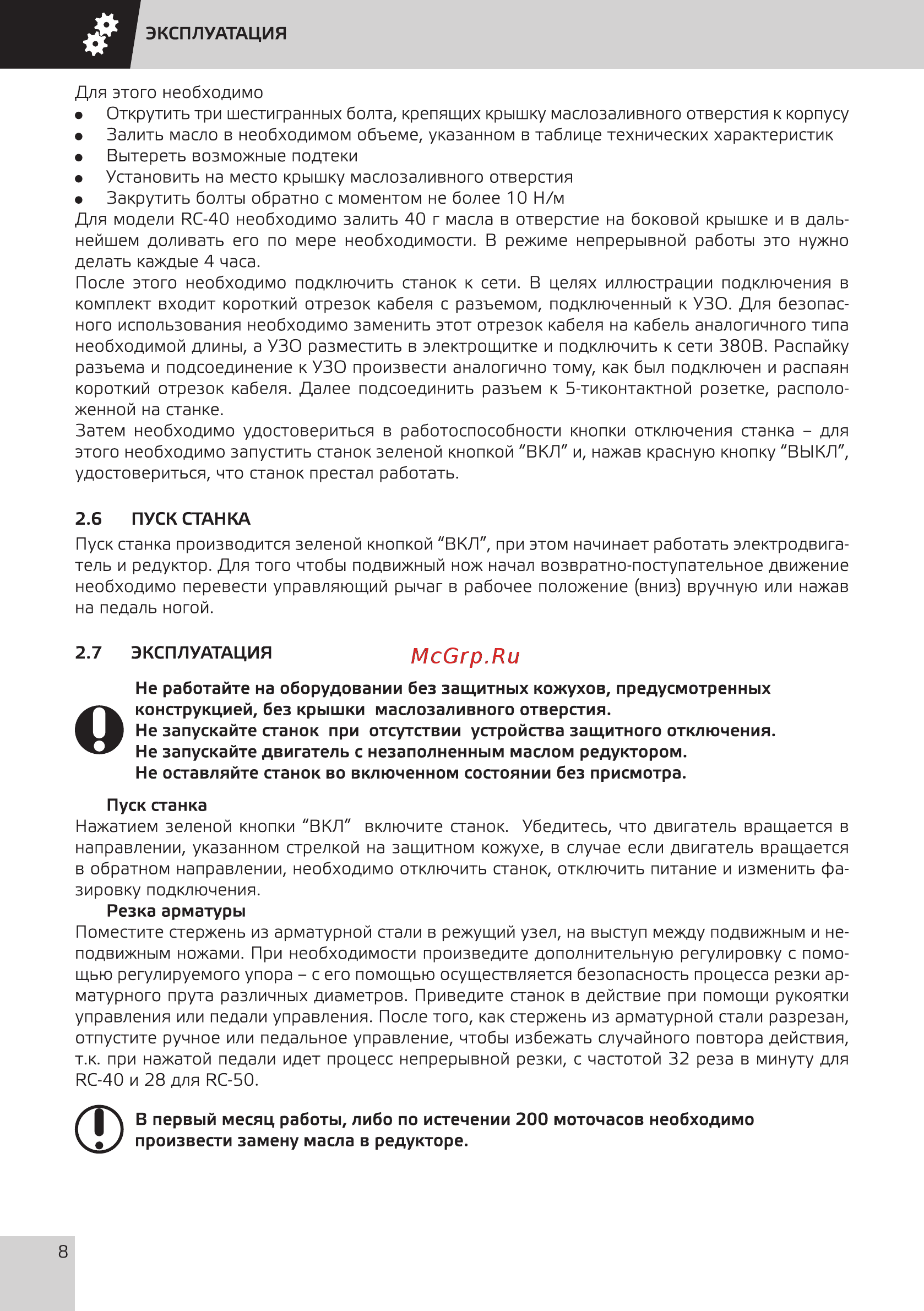

ЭКСПЛУАТАЦИЯ Для этого необходимо Открутить три шестигранных болта крепящих крышку маслозаливного отверстия к корпусу Залить масло в необходимом объеме указанном в таблице технических характеристик Вытереть возможные подтеки Установить на место крышку маслозаливного отверстия Закрутить болты обратно с моментом не более 10 Н м Для модели ЯС 40 необходимо залить 40 г масла в отверстие на боковой крышке и в даль нейшем доливать его по мере необходимости В режиме непрерывной работы это нужно делать каждые 4 часа После этого необходимо подключить станок к сети В целях иллюстрации подключения в комплект входит короткий отрезок кабеля с разъемом подключенный к УЗО Для безопас ного использования необходимо заменить этот отрезок кабеля на кабель аналогичного типа необходимой длины а УЗО разместить в электрощитке и подключить к сети 380В Распайку разъема и подсоединение к УЗО произвести аналогично тому как был подключен и распаян короткий отрезок кабеля Далее подсоединить разъем к 5 тиконтактной розетке располо женной на станке Затем необходимо удостовериться в работоспособности кнопки отключения станка для этого необходимо запустить станок зеленой кнопкой ВКЛ и нажав красную кнопку ВЫКЛ удостовериться что станок престал работать 2 6 ПУСК СТАНКА Пуск станка производится зеленой кнопкой ВКЛ при этом начинает работать электродвига тель и редуктор Для того чтобы подвижный нож начал возвратно поступательное движение необходимо перевести управляющий рычаг в рабочее положение вниз вручную или нажав на педаль ногой 2 7 ЭКСПЛУАТАЦИЯ Не работайте на оборудовании без защитных кожухов предусмотренных О конструкцией без крышки маслозаливного отверстия Не запускайте станок при отсутствии устройства защитного отключения Не запускайте двигатель с незаполненным маслом редуктором Не оставляйте станок во включенном состоянии без присмотра Пуск станка Нажатием зеленой кнопки ВКЛ включите станок Убедитесь что двигатель вращается в направлении указанном стрелкой на защитном кожухе в случае если двигатель вращается в обратном направлении необходимо отключить станок отключить питание и изменить фазировку подключения Резка арматуры Поместите стержень из арматурной стали в режущий узел на выступ между подвижным и не подвижным ножами При необходимости произведите дополнительную регулировку с помо щью регулируемого упора с его помощью осуществляется безопасность процесса резки ар матурного прута различных диаметров Приведите станок в действие при помощи рукоятки управления или педали управления После того как стержень из арматурной стали разрезан отпустите ручное или педальное управление чтобы избежать случайного повтора действия т к при нажатой педали идет процесс непрерывной резки с частотой 32 реза в минуту для ЯС 40 и 28 для ЯС 50 В первый месяц работы либо по истечении 200 моточасов необходимо произвести замену масла в редукторе Ф 8
