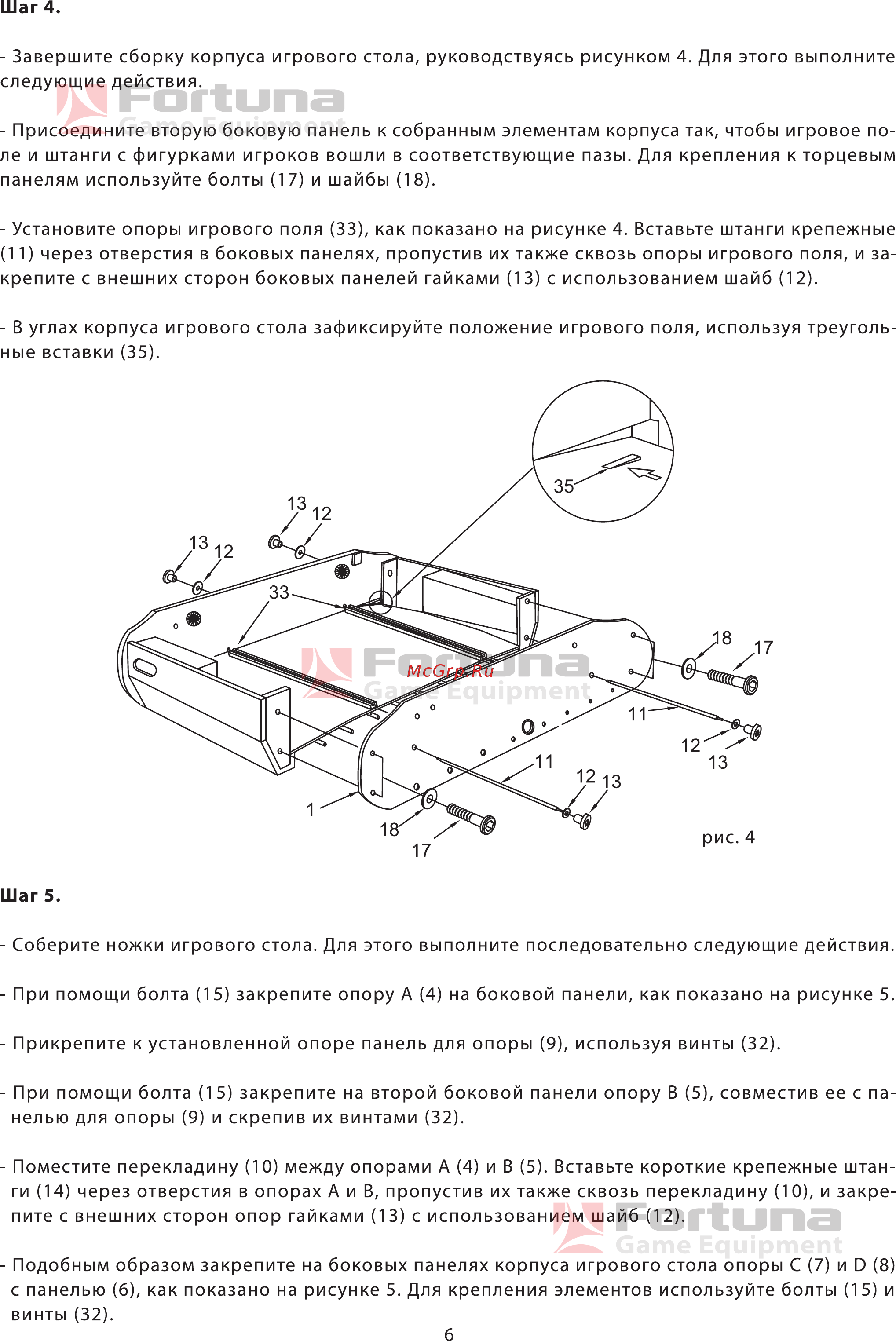

Шаг 4 Завершите сборку корпуса игрового стола руководствуясь рисунком 4 Для этого выполните следующие действия Присоедините вторую боковую панель к собранным элементам корпуса так чтобы игровое по ле и штанги с фигурками игроков вошли в соответствующие пазы Для крепления к торцевым панелям используйте болты 17 и шайбы 18 Установите опоры игрового поля 33 как показано на рисунке 4 Вставьте штанги крепежные 11 через отверстия в боковых панелях пропустив их также сквозь опоры игрового поля и за крепите с внешних сторон боковых панелей гайками 13 с использованием шайб 12 В углах корпуса игрового ные вставки 35 стола зафиксируйте положение игрового поля используя треуголь рис 4 Шаг 5 Соберите ножки игрового стола Для этого выполните последовательно следующие действия При помощи болта 15 закрепите опору А 4 на боковой панели как показано на рисунке 5 Прикрепите к установленной опоре панель для опоры 9 используя винты 32 При помощи болта 15 закрепите на второй боковой панели опору В 5 совместив ее с па нелью для опоры 9 и скрепив их винтами 32 Поместите перекладину 10 между опорами А 4 и В 5 Вставьте короткие крепежные штан ги 14 через отверстия в опорах А и В пропустив их также сквозь перекладину 10 и закре пите с внешних сторон опор гайками 13 с использованием шай 6 12 Подобным образом закрепите на боковых панелях корпуса игрового стола опоры С 7 и 8 с панелью 6 как показано на рисунке 5 Для крепления элементов используйте болты 15 и винты 32 6
