 « » кнопки (выбор частоты дискретизации, амплитуды и т.п.).

2-2 Соединитель

 Соединитель предназначен для подключения датчика к осциллографу, он

используется в том случае, если частота сигнала выше 1КГц.

 Для измерения сигнала постоянного тока или частотой ниже 1КГц можно

настроить сам осциллограф.

 В момент выполнения измерений не следует выделять фазный и нулевой

провода (промышленные напряжения).

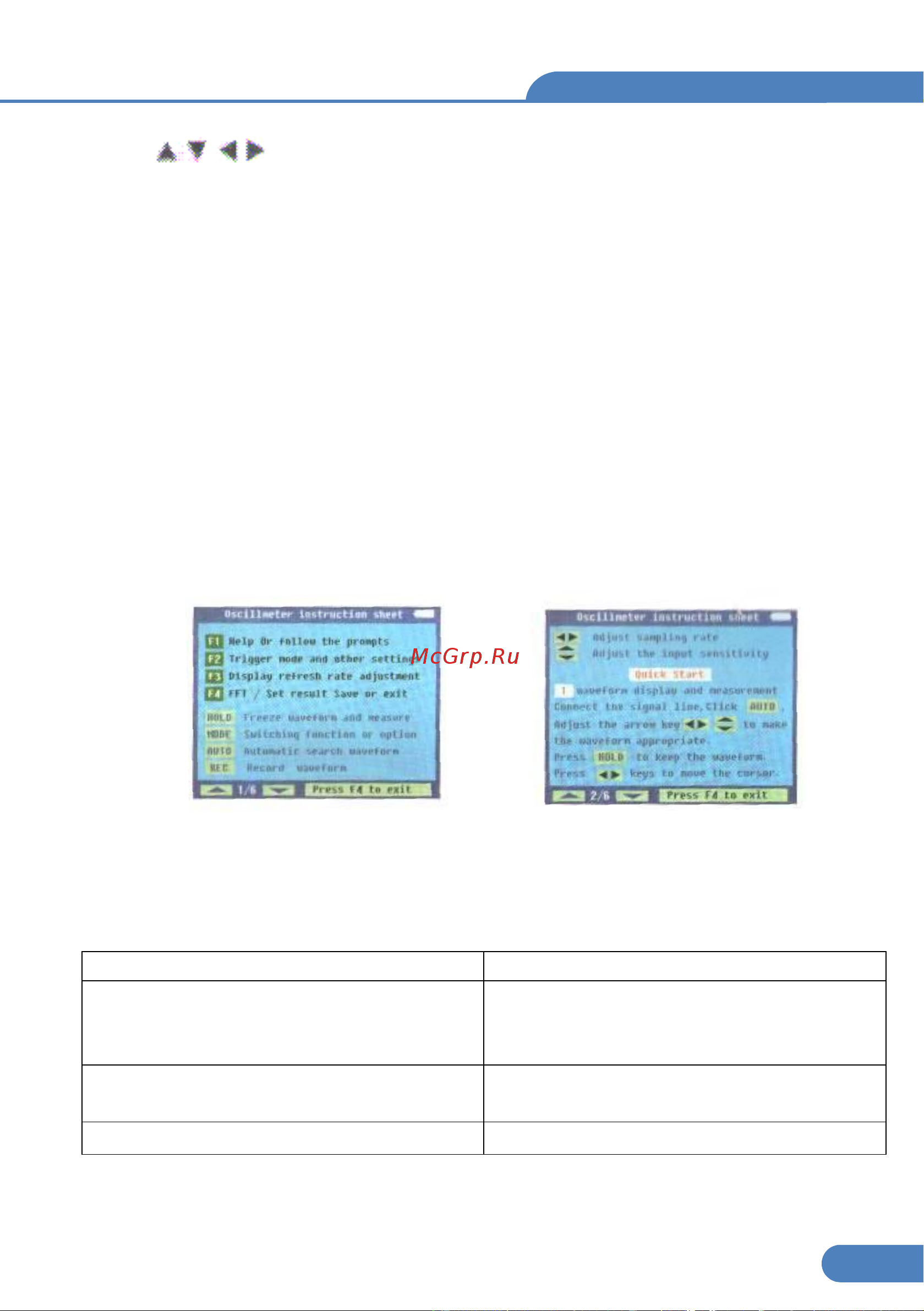

2-3 Справка

Для удобства пользования предлагается справка, в первом разделе описано

назначение функциональных кнопок, в втором разделе – процедура быстрого

запуска.

 Нажать кнопку F1 (HELP), войти в справочный режим.

 Нажать кнопку F4, выйти из справочного режима.

2-4 Настройки системы

1. Можно настроить триггерный режим в зависимости от входного сигнала.

2. Настроить парный режим в зависимости от входного сигнала.

3. Настроить сигнал предупреждения (включен или нет).

Схема 2.4.1

Функция

Тип

Триггерный режим

Нарастающий фронт, убывающий

фронт, отсутствие триггерного

переключения

Парный режим

Парный режим для измерения

переменных и постоянных сигналов

Сигнал предупреждения

Нажатие кнопки (да/нет)

Выполнить следующие шаги для настройки:

Осциллограф
