2. Использование по назначению

2.1 Порядок установки, подготовка и работа

ВНИМАНИЕ! Ниже представлены примечания к Ручному штабелеру с двойной мачтой MS – высота 2м, 2,5м, 3м. (на

штабелер с одной мачтой они не распространяются из-за различий цилиндров).

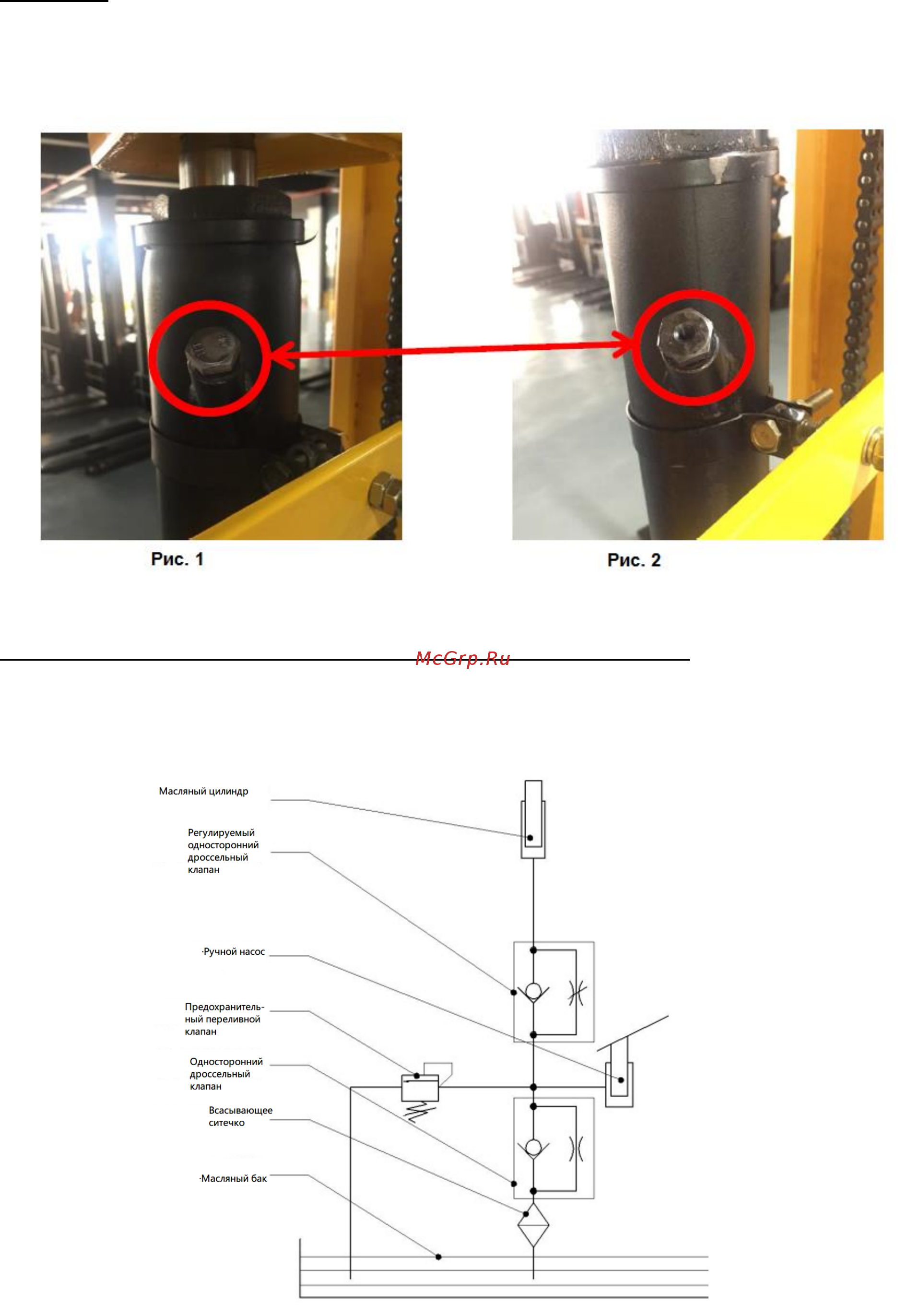

По прибытии Ручного штабелера с двойной мачтой MS замените винт с плоской головкой (рис. 1) на винт с сквозным

отверстием (рис. 2) из-за внутренней структуры этого цилиндра.

Причина, по которой был использован плоский винт (рис. 1), заключается в том, чтобы избежать утечки масла во время

транспортировки.

При использовании штабелёра вместо него следует использовать винт с сквозным отверстием (рис. 2) (вы можете найти

этот винт в пластиковом пакете с руководством пользователя), чтобы избежать вакуума в барабане при подъеме или опускании.

Если не совершить замену, описанную выше, могут возникнуть следующие проблемы:

1. Поршень не сможет опуститься на дно барабана;

2. Маленький поршень вызовет утечку масла.

Принципиальная схема гидравлической системы (см. рисунок 4)

Рисунок 4. Схема гидравлической системы.

Принцип действия

Штабелер приводится в действие за счет гидравлического давления, которое обеспечивает работа ручного

гидравлического насоса в результате закачки рабочей жидкости в цилиндр. Затем приводное усилие с помощью шкива и цепи

передается на груз.
