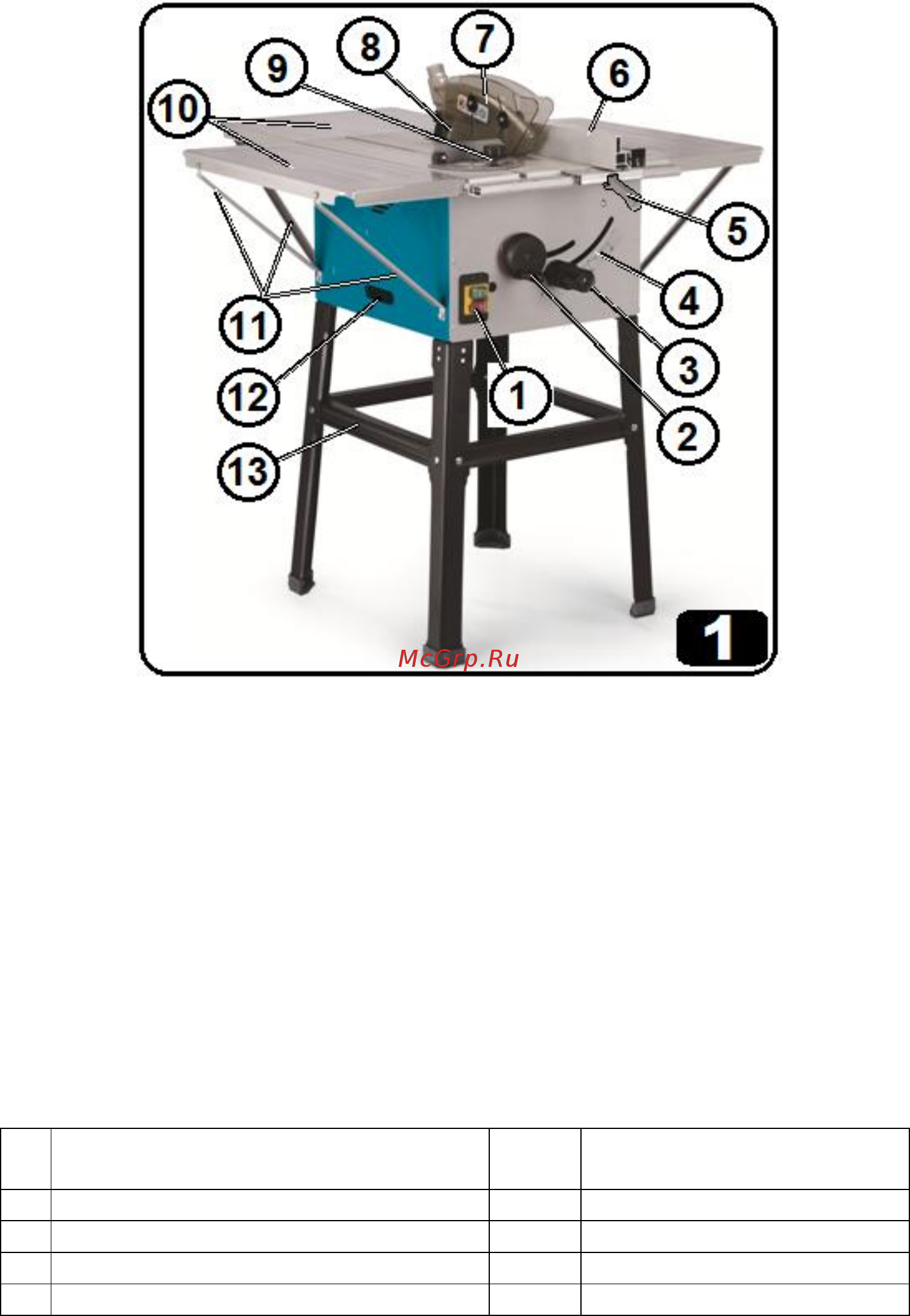

Рис.1 Общий вид пилы отрезной дисковой напольной.

Элементы конструкции:

1.Главный выключатель;

2.Маховик регулировки высоты

пропила;

3.Рукоятка регулировки угла

наклона;

4.Проградуированная шкала

наклона пильного диска;

5.Рукоятка фиксатора ширины

распиловки с индикаторной

линейкой;

6.Параллельный упор;

7.Защитный кожух пильного диска;

8.Пильный диск;

9.Угловой инструмент

поперечного распила (упор);

10.Части стола;

11.Диагональные суппорты;

12.Траспортировочное отверстие;

13.Рама.

2.2.Технические характеристики.

Технические характеристики приведены в Табл.1.

Таблица 1.

№

Параметр

Ед.

изм.

Значение

Модель

MTS 255/1,6 М

Напряжения питания

В/Гц

220±10% / 50±5%

Тип двигателя

однофазный

Сечение силового кабеля (H07RN-F)

мм²

3х1,5
