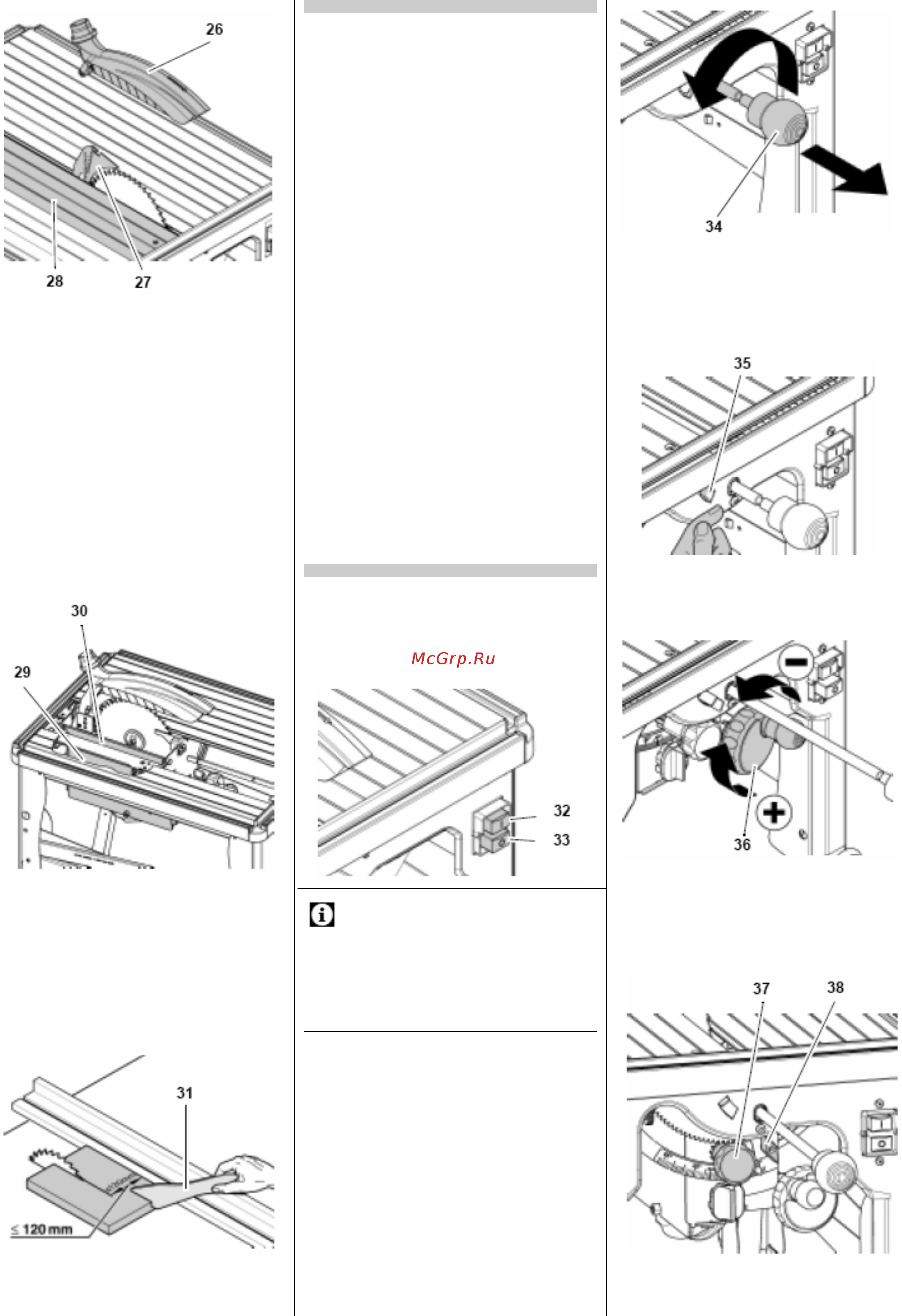

Распорный клин

Распорный клин (27) препятствует захвату

заготовки поднимающимися вверх зубьями

пильного диска и ее отбрасыванию в сторо-

ну оператора.

Работы должны производиться только со

смонтированным распорным клином.

Элементы защиты от контакта с пильным

диском

Для предотвращения случайного прикосно-

вения к пильному диску предусмотрены сле-

дующие конструктивные элементы:

− профилированная

вставка (28) стола,

− крышка защитного короба (29) пильного

диска,

− защитный элемент (30).

Работы должны производиться только при

установленных элементах защиты.

Толкатель

Толкатель (31) используется в качестве

вспомогательного приспособления для по-

дачи заготовок, оберегающего руку от слу-

чайного соприкосновения с пильным диском.

Толкатель должен применяться во всех слу-

чаях, когда расстояние между пильным дис-

ком и параллельным упором не превышает

120 мм.

mm = мм

4 Особенности изделия

− Функция подачи пильного диска для

выполнения точных пропилов.

− Точная регулировка угла наклона в

пределах от –1,5

до 46,5

− Регулирование высоты пропила до 60

мм.

− Расположение всех основных органов

управления с лицевой стороны.

− Электронное управление частотой

вращения:

− плавный пуск электродвигателя;

− низкая нагрузка на электросеть;

− поддержание постоянной часто-

ты вращения пильного диска не-

зависимо от нагрузки, обеспечи-

вающее постоянное высокое ка-

чество распиловки.

− Электронное

устройство защиты элек-

тродвигателя, реагирующее на ток пе-

регрузки, отключает электродвигатель

в случае блокировки (например,

вследствие заклинивания пильного

диска).

− Реле минимального напряжения пре-

пятствует самопроизвольному включе-

нию станка при восстановлении элек-

троснабжения после исчезновении на-

пряжения в сети.

− Компактная конструкция обеспечивает

быструю и удобную транспортировку.

− Складные

ножки – идеальное решение

для эксплуатации при проведении

монтажных работ.

− Универсальный упор входит в ком-

плект поставки.

5. Элементы управления

Выключатель

• Включение = нажатие зеленой кнопки

(32) выключателя.

• Выключение = нажатие красной кнопки

(33) выключателя.

Указание:

При исчезновении сетевого напряжения

срабатывает реле минимального напряже-

ния, препятствующее самопроизвольному

включению станка после восстановления

напряжения. В таком случае необходимо

еще раз нажать кнопку выключателя для

включения станка.

Штанга для торцевания

Эта штанга обеспечивает перемещение

пильного диска вперед при работе в режиме

подачи пильного диска.

• Повернуть ручку (34) против часовой

стрелки: после этого появляется воз-

можность продольного перемещения

пильного диска путем вытягивания

штанги за ручку.

Отпускание ручки (34) приводит к ав-

томатическому возврату пильного дис-

ка в заднее

конечное положение.

Штанга автоматически фиксируется

при достижении конечного положения.

Блокировочный рычаг

Этот рычаг используется для фиксации

штанги.

• Передвинуть рычаг (35) влево = штан-

га фиксируется в переднем или цен-

тральном положении.

Маховичок для регулирования высоты

пропила

Высота пропила может быть изменена вра-

щением маховичка (36).

Поворотная ручка для изменения угла

наклона

Поворотная ручка (37) позволяет плавно

изменять угол наклона в пределах от 0

до

Зажимный винт

Чтобы установленный угол наклона не из-

менялся в процессе пиления, необходимо
