3. При необходимости смонтировать уни-

версальный упор (профилированная

рейка упора устанавливается парал-

лельно пильному диску).

4. Включить станок.

5. Распилить заготовку в один прием.

6. Выключить станок, если не намечается

немедленная обработка следующей

заготовки.

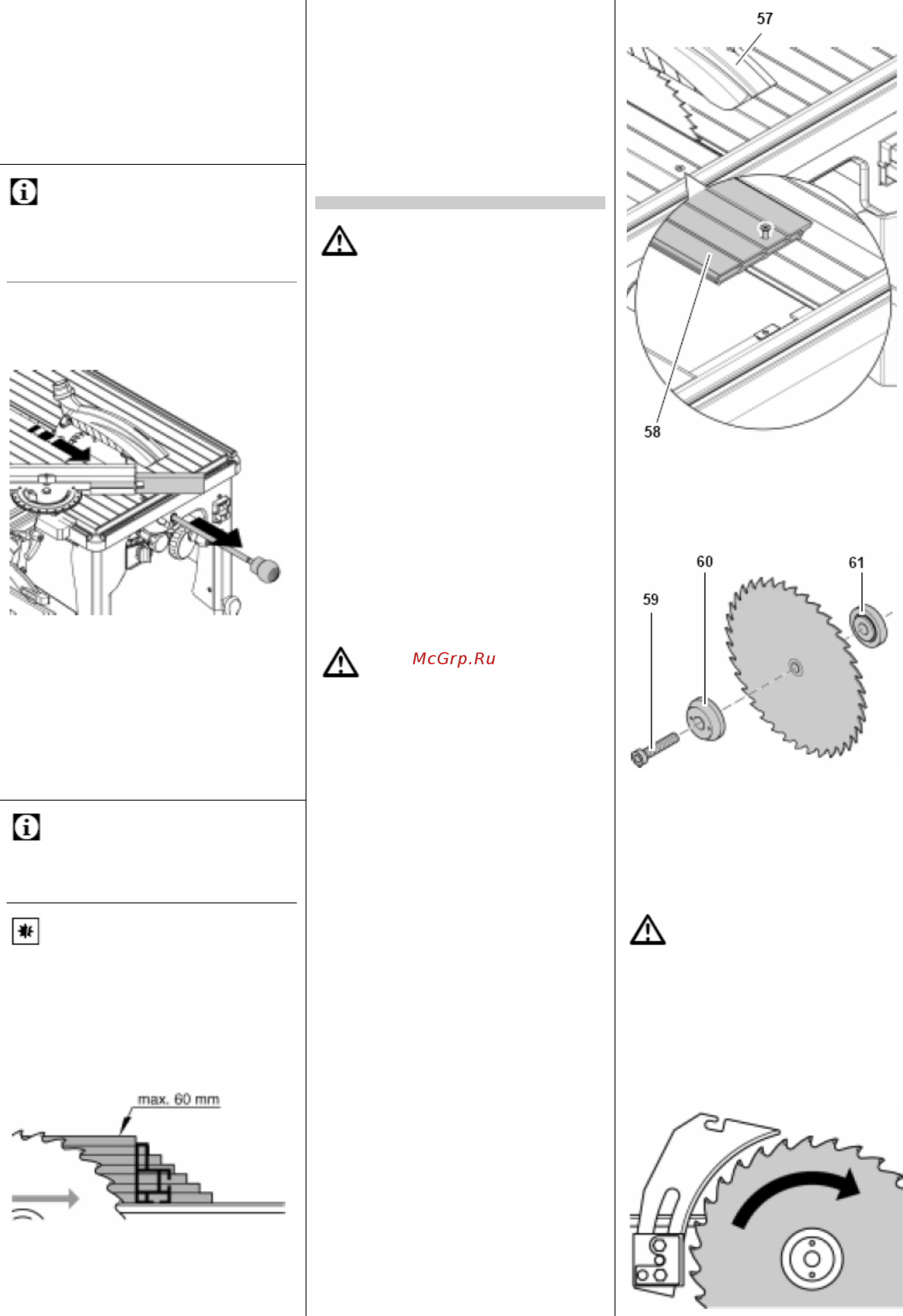

7.2 Режим подачи пильного диска

Указание:

При работе в данном режиме производится

фиксация заготовки, после чего пильный

диск перемещается вперед (к оператору).

Длина пропила ограничена ходом пильного

диска и толщиной заготовки (см. рисунок).

Такой режим подходит, прежде всего, для

− поперечной распиловки,

− разрезания профилированных загото-

вок,

− выполнения особо точных пропилов.

1. Удостовериться в том, что узел про-

дольного перемещения пильного диска

не зафиксирован блокировочным ры-

чагом.

2. Установить высоту пропила. Кожух

должен прилегать к поверхности заго-

товки.

3. Установить и зафиксировать угол на-

клона.

4. Смонтировать универсальный упор и

при необходимости отрегулировать его

угловое положение.

Указание:

Для работы с подачей пильного диска необ-

ходимо устанавливать профилированную

рейку упора так, чтобы заготовка прилегала

к ее высокой грани.

Внимание!

Профилированная рейка не должна захо-

дить в зону перемещения пильного дис-

ка.

5. При не вращающемся пильном диске

убедиться в возможности сквозной

распиловки заготовки. Для этого по-

вернуть ручку штанги против часовой

стрелки и вытягиванием штанги пере-

местить пильный диск вперед.

max. 60 mm = макс. 60 мм

6. Возвратить пильный диск в заднее

конечное положение.

7. Приложить заготовку к профилирован-

ной рейке упора.

8. Включить станок.

9. Повернуть ручку штанги против часо-

вой стрелки. Полностью распилить за-

готовку путем перемещения пильного

диска вперед. После этого возвратить

пильный диск в заднее конечное поло-

жение.

10. Выключить станок, если

не намечается

немедленная обработка следующей

заготовки.

8. Уход и техническое обслуживание

Опасность!

Перед проведением любых работ по очи-

стке и техническому обслуживанию:

1. отключите станок,

2. дождитесь полной остановки пиль-

ного диска,

3. вытащите вилку из штепсельной

розетки.

− После проведения любых работ по

очистке и техническому обслуживанию

следует вновь установить все защит-

ные приспособления и проверить их

исправность.

− Для замены

поврежденных деталей, в

частности, защитных приспособлений,

используйте только оригинальные де-

тали, поскольку детали, не разрешен-

ные к применению производителем,

могут привести к нанесению непред-

сказуемого ущерба.

− Работы по техническому обслужива-

нию и ремонту, не описанные в на-

стоящем разделе, должны выполнять-

ся только специалистами.

8.1 Замена пильного диска

Опасность!

• Поскольку пильный диск может

сильно нагреться в процессе рабо-

ты, прикосновение к нему сразу по-

сле выключения станка может при-

вести к ожогу. Дайте пильному дис-

ку охладиться. Не очищайте горячий

пильный диск горючими жидкостя-

ми.

• Существует опасность порезаться

даже о неподвижный пильный диск.

Замену пильного диска

следует

производить в перчатках.

1. Полностью вытянуть поворотную ручку

вперед.

2. При помощи блокировочного рычага

узла продольного перемещения за-

фиксировать этот узел в переднем по-

ложении.

3. Вращением маховичка перевести

пильный диск в самое верхнее поло-

жение.

4. Немного наклонить пильный диск.

5. Снять кожух (57).

6. Отвинтить профилированную вставку

(58) стола и

снять ее.

7. Вывинтить крепежный винт (59) при

помощи торцового шестигранного клю-

ча (обратите внимание – левая резь-

ба!).

При этом следует придерживать пиль-

ный диск ключом под торцовые отвер-

стия.

8. Удалить крепежный винт (59), снять с

вала пильного диска внешний фланец

(60) и сам пильный диск.

9. Очистить контактные поверхности

− вала пильного диска,

− пильного диска,

− внешнего фланца (60),

− внутреннего фланца (61),

− крепежного винта (59).

Опасность!

Не используйте чистящие средства (на-

пример, для устранения остатков смолы),

оказывающие воздействие на элементы

из легких сплавов, – они могут оказать

негативное влияние на прочность конст-

руктивных элементов круглопильного

станка.

10. Установить новый пильный диск (обра-

тив внимание на требуемое направле-

ние вращения!).
