Внешнее проявление

неисправностей

Вероятная причина Метод устранения

Электродвигатель не

запускается.

Нет напряжения в сети

электропитания.

Проверить наличие

напряжения в сети.

Двигатель не развивает

полную скорость и не

работает на полную

мощность.

Падение напряжения в

электрической питающей

сети.

Обеспечить требуем

ую

величину напряжения в

электрической питающей

сети.

Прижимной диск

с прикрепленным

абразивным

шлифовальным листом

останавливается при

шлифовании.

Слишком сильная подача

деревянной детали к

прижимному диску

Снизить скорость подачи

детали к прижимному

диску

При возникновении прочих неисправностей в работе станка необходимо обратиться

в сервисный центр, указанный в гарантийном свидетельстве.

Рекомендации для пользователя

станка

• Электропривод станка должен быть не-

медленно отключен от сети в случаях:

— появления дыма или огня из электро-

двигателя или его пуско-регулирующей

аппаратур

ы;

— появлении сильной вибрации, угрожа-

ющей целостности электродвигателя и

станка;

— недопустимо резкого нагрева подшип-

ников станка

;

— резкого снижения скорости вращения

вала электродвигателя, сопровождающе

гося его быстрым нагревом.

• Работать на станке, имеющим какие-

либо дефекты, категорически в

оспреща-

ется.

Устройство станка

• Устройство станка представлено на рис.

А и В. В корпусе 1 закреплены и смонти-

рованы дисковый шлифовальный узел

12, рабочий стол 11 с поворотным упором

9, электродвигатель 5 с электрооборуд

о-

ванием и другие узлы станка. От вала

электродвигателя 5 крутящий момент

передается на прижимной диск 6. На при

жимном диске 6 закреплен абразивный

шлифовальный лист 7. Быструю останов

ку (при выключенном электродвигателе)

прижимного диска 6 осуществляют с по-

мощью тормозного устройства управля

емого рычагом 15. Конструкцией станка

предусмотрена возможность наклона ра

бочего стола 11 на угол от 0

до 45

. Угол

наклона рабочего стола 11 контролируют

по угломерному сектору 16 и маркеру-

указателю 14. Стопор

ение рабочего сто-

ла 11 в выбранном положении выполняют

с помощью ручек 2 находящихся с левой

и правой стороны станка. Поворотный

упор 9 в выбранном положении фиксиру

ется с помощью ручки 8. Основная масса

абразивной и древесной пыли при диско-

вом шлифовании скапливается в нижней

части дискового шлифовального узла 12

и удаляется посредством присоединения

промышленного пылесоса к патрубку 10.

Процесс шлифования деревянной дета-

ли осуществляется вращающимся абра

зивным шлифовальным листом 7. Элек-

троэнергия к станку подводится шнуром

электропитания с вилкой. Кнопки 3 и 4

предназначены для управления (останов

ка и пуск) электродвигателем 5 станка.

Для снижения вибраций от работающего

станка его корпус установлен на виброга-

сящих опорах 13.

Отличительные особенности станка

• При разработке конструкции и дизайна

изделия были учтены антропометриче

ские особенности потенциальных пользо-

вателей, поэтому станок удобен (эргоно-

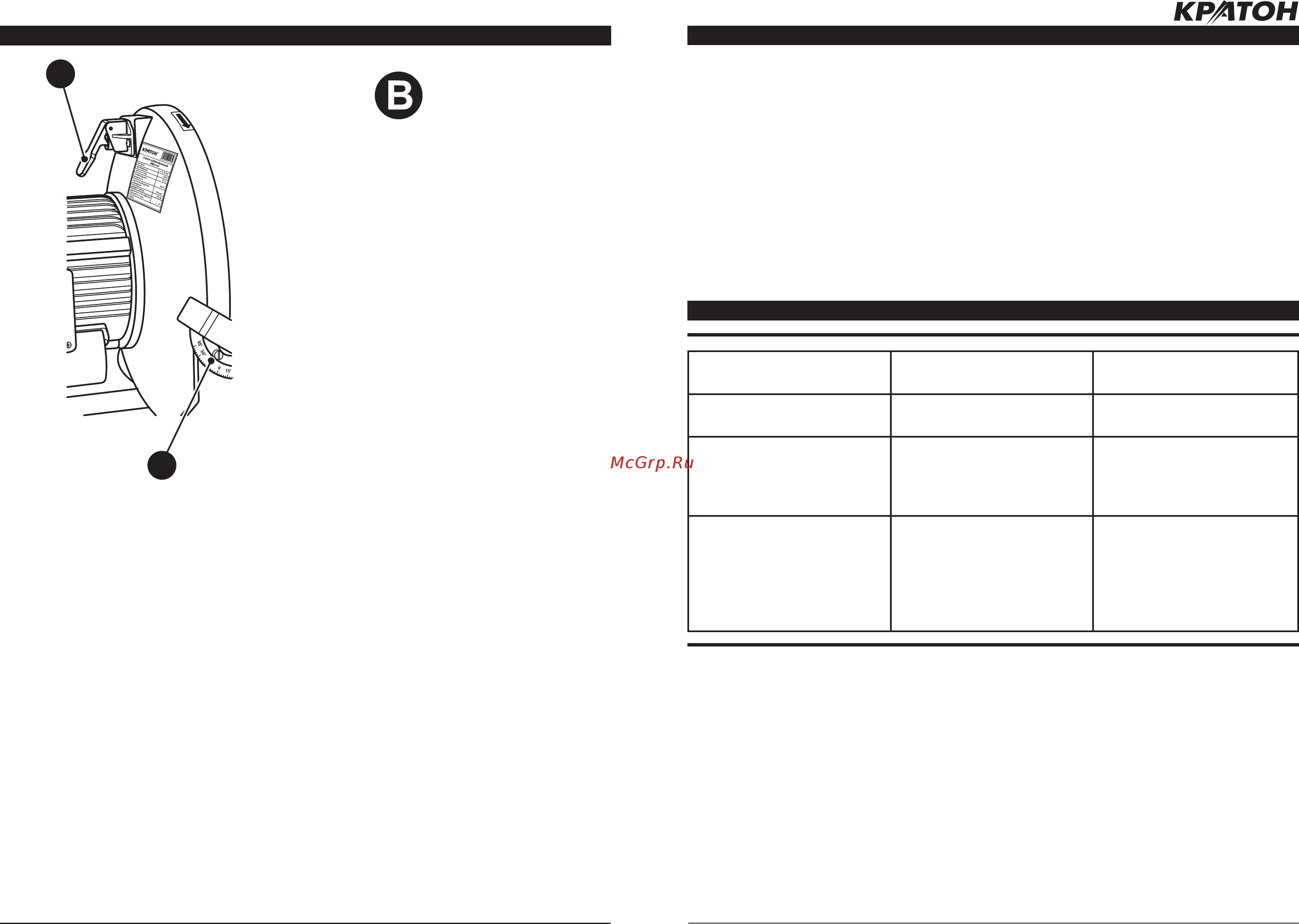

УСТРОЙСТВО И ЭКСПЛУАТАЦИЯ СТАНКА (РИС. A/B)

15. Рычаг тормозного устройства

16. Сектор угломерный наклона рабочего стола

НЕИСПРАВНОСТИ И МЕТОДЫ ИХ УСТРАНЕНИЯ

УТИЛИЗАЦИЯ

дальнейшей эксплуатации станок подле-

жит сдаче в приемные пункты по перера-

ботке металлолома.

• Утилизация станка и комплектующих

узлов заключается в его полной разбор-

ке и последующей сортировке по видам

материалов и веществ, для последую-

щей переплавки или использования при

вторичной переработке.

• Упаковку станка следует утилизировать

без нанесения экологического ущерба

окружающей среде в соответствии с дей-

ствующими нормами и правилами на тер-

ритории страны использования данного

оборудования.

Защита окружающей среды

• Настоящая инструкция по эксплуатации

изготовлена из макулатуры по бесхлор-

ной технологии, что позволяет в некото

рой степени сохранять лесные деревья,

используемые для изготовления бумаги.

Кратон WMS-5-03 Инструкция по эксплуатации онлайн [10/12] 327501
