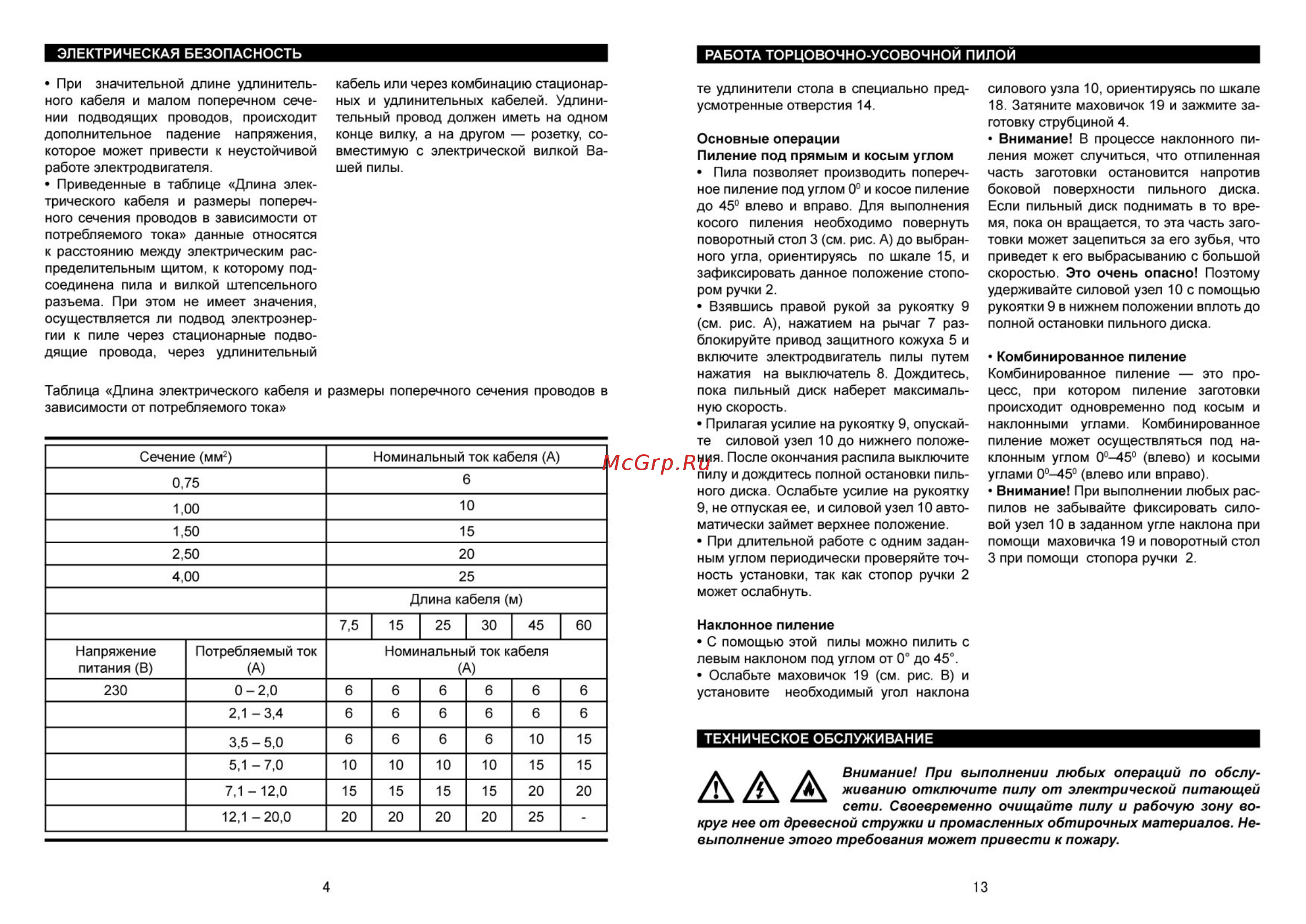

ЭЛЕКТРИЧЕСКАЯ БЕЗОПАСНОСТЬ РАБОТА ТОРЦОВОЧНО УСОВОЧНОЙ ПИЛОЙ При значительной длине удлинитель ного кабеля и малом поперечном сече нии подводящих проводов происходит дополнительное падение напряжения которое может привести к неустойчивой работе электродвигателя Приведенные в таблице Длина элек трического кабеля и размеры попереч ного сечения проводов в зависимости от потребляемого тока данные относятся к расстоянию между электрическим рас пределительным щитом к которому под соединена пила и вилкой штепсельного разъема При этом не имеет значения осуществляется ли подвод электроэнер гии к пиле через стационарные подво дящие провода через удлинительный кабель или через комбинацию стационар ных и удлинительных кабелей Удлини тельный провод должен иметь на одном конце вилку а на другом розетку со вместимую с электрической вилкой Ва шей пилы Таблица Длина электрического кабеля и размеры поперечного сечения проводов в зависимости от потребляемого тока Сечение мм2 Номинальный ток кабеля А 0 75 6 1 00 10 1 50 15 2 50 20 4 00 25 Длина кабеля м 7 5 Напряжение питания В 230 Потребляемый ток А 15 25 30 45 60 Номинальный ток кабеля А 0 2 0 6 6 6 6 6 2 1 3 4 6 6 6 6 6 6 3 5 5 0 6 6 6 6 10 15 5 1 7 0 10 10 10 10 15 15 7 1 12 0 15 15 15 15 20 20 12 1 20 0 20 20 20 20 25 4 6 те удлинители стола в специально пред усмотренные отверстия 14 Основные операции Пиление под прямым и косым углом Пила позволяет производить попереч ное пиление под углом 0 и косое пиление до 45 влево и вправо Для выполнения косого пиления необходимо повернуть поворотный стол 3 см рис А до выбран ного угла ориентируясь по шкале 15 и зафиксировать данное положение стопо ром ручки 2 Взявшись правой рукой за рукоятку 9 см рис А нажатием на рычаг 7 раз блокируйте привод защитного кожуха 5 и включите электродвигатель пилы путем нажатия на выключатель 8 Дождитесь пока пильный диск наберет максималь ную скорость Прилагая усилие на рукоятку 9 опускай те силовой узел 10 до нижнего положе ния После окончания распила выключите пилу и дождитесь полной остановки пиль ного диска Ослабьте усилие на рукоятку 9 не отпуская ее и силовой узел 10 авто матически займет верхнее положение При длительной работе с одним задан ным углом периодически проверяйте точ ность установки так как стопор ручки 2 может ослабнуть силового узла 10 ориентируясь по шкале 18 Затяните маховичок 19 и зажмите за готовку струбциной 4 Внимание В процессе наклонного пи ления может случиться что отпиленная часть заготовки остановится напротив боковой поверхности пильного диска Если пильный диск поднимать в то вре мя пока он вращается то эта часть заго товки может зацепиться за его зубья что приведет к его выбрасыванию с большой скоростью Это очень опасно Поэтому удерживайте силовой узел 10 с помощью рукоятки 9 в нижнем положении вплоть до полной остановки пильного диска Комбинированное пиление Комбинированное пиление это про цесс при котором пиление заготовки происходит одновременно под косым и наклонными углами Комбинированное пиление может осуществляться под на клонным углом 0 45 влево и косыми углами 0 45 влево или вправо Внимание При выполнении любых рас пилов не забывайте фиксировать сило вой узел 10 в заданном угле наклона при помощи маховичка 19 и поворотный стол 3 при помощи стопора ручки 2 Наклонное пиление С помощью этой пилы можно пилить с левым наклоном под углом от 0 до 45 Ослабьте маховичок 19 см рис В и установите необходимый угол наклона ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ Внимание При выполнении любых операций по обслу живанию отключите пилу от электрической питающей сети Своевременно очищайте пилу и рабочую зону во круг нее от древесной стружки и промасленных обтирочных материалов Не выполнение этого требования может привести к пожару 13
