5
Очистите все поверхности,
обработанные антикоррозионной
смазкой, слабым растворителем.
Для удобства транспортировки
станок не собран полностью и
поставляется в 2 коробках.
Коробка 1:
Содержит корпус шлифовального
станка.
Открутите деревянные блоки с
направляющих.
Примечание: сохраните болты и
шайбы, которые крепили фанеру к
основанию станка. Они потребуются
для крепления станка к стойке.

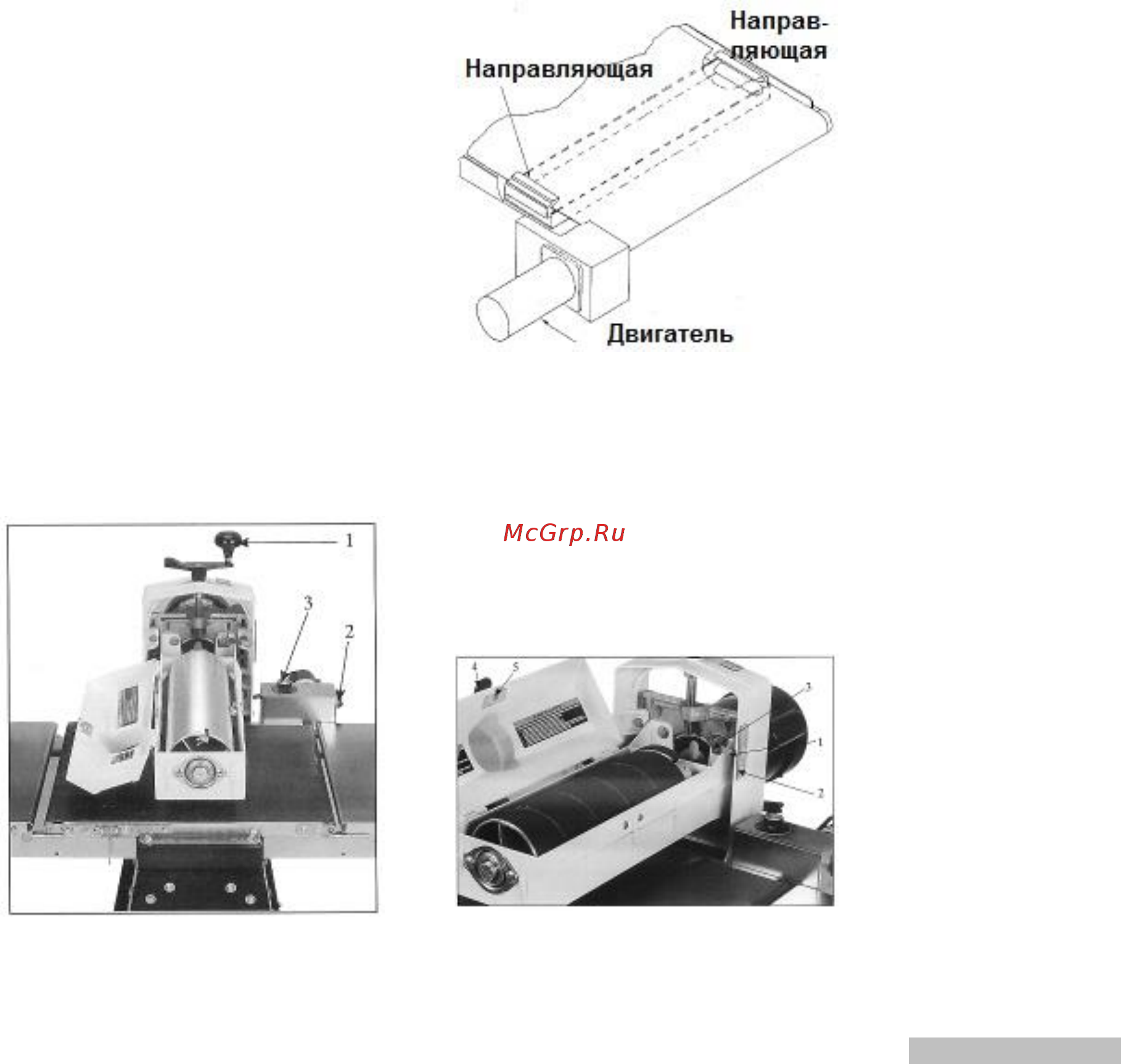

Прикрепите ручку (1, Рис.1) к
рукоятке регулировки высоты.
Рис. 1
Коробка 2:
Содержит подающий механизм и
стойку.
Соберите стойку (выставьте ее
уровень и затяните все болты).
Чтобы установить станок на стойку,
используйте те же самые болты и
шайбы, которые крепили
транспортировочный фанерный
блок к корпусу станка. Закрепите
болты с внутренней стороны
(избегайте поворота основания
станка, так как это влияет на работу
подающей ленты).
Установите направляющие
подающей ленты (Рис. 2) с нижней
стороны. Это значительно облегчит
регулировку подающей ленты.
Рис. 2
Установите подающий механизм к
корпусу станка.
Подключите шнур двигателя к
коробке управления.
Чтобы открыть пылезащитную
крышку, нажмите ручку (4, Рис. 3) и
поднимите ее.
Рис. 3
Выровняйте шлифовальный
барабан так, чтобы он был
параллелен основанию подающего
механизма (мс. Часть 6.4).
Установите шлифовальную ленту
(см. часть 6.1).
Опускайте шлифовальный барабан,
пока он не коснется подающей
ленты, задайте ноль на индикаторе
(1, Рис. 3) в соответствие с
показаниями шкалы высоты (2, Рис.
3).
4.3 Подключение к сети
Подключение к сети и
использование удлинителей должно
соответствовать действующим
нормам.
Напряжение сети должно
соответствовать информации на
табличке станка.
Предохранители должны быть
рассчитаны на 16 А.
Используйте только силовые кабели
с маркировкой H07RN-F.
Подключение и ремонт электросети
должен производиться только
квалифицированными электриками.
При перегрузке станка происходит
автоматическое отключение
двигателя. Примерно через 2
минуты двигатель остынет и может
быть снова запущен.
ВНИМАНИЕ: Станок включится
после сброса кнопки перегрузки.
4.4 Подключение к вытяжной
установке
Перед началом работы станок
следует подключить к вытяжной
системе. Вытяжная система должна
включаться автоматически при
включении шлифовального станка.
Скорость потока воздуха при
диаметре вытяжного штуцера 100
мм должна составлять 20 м/с.
Гибкие шланги должны быть
изготовлены из жаростойкого
материала и подключены к
заземлению станка.
4.5 Запуск станка
Запуск барабана станка происходит
при нажатии зеленой кнопки (2, Рис.
1) на коробке управления. Красная
кнопка на коробке управления –
остановка двигателя.
Ручка регулировки подачи (3, Рис. 1)
- для запуска подающей ленты и
выбора подачи от 0 до 100% (0-3
м/мин).
Ручка регулировки высоты – для
подъема и опускания
шлифовального барабана на
требуемую высоту.
5. Работа на станке
Правильная позиция оператора:
Для подачи заготовки в станок
встаньте с боку от станка лицом к
месту подачи заготовки.
Обращение с заготовкой:
Подавайте заготовку со стороны
загрузки против направления
вращения барабана. Заготовка
автоматически будет подаваться
через станок.
Подавайте заготовку толстой
стороной вперед, вогнутой стороной
вниз.
Не производите обработку
заготовок, которые сильно
перекручены, изогнуты или с сильно
различающейся толщиной.
Запрещается обработка заготовок
длиной менее 60 мм.
