Flama MAXIARC 320LT (509775) Инструкция по эксплуатации онлайн [16/21] 327978

Рис. 9.1. Выпуск электрода.

Особое внимание следует уделить заточке вольфрамового электрода (рис.9.2.)

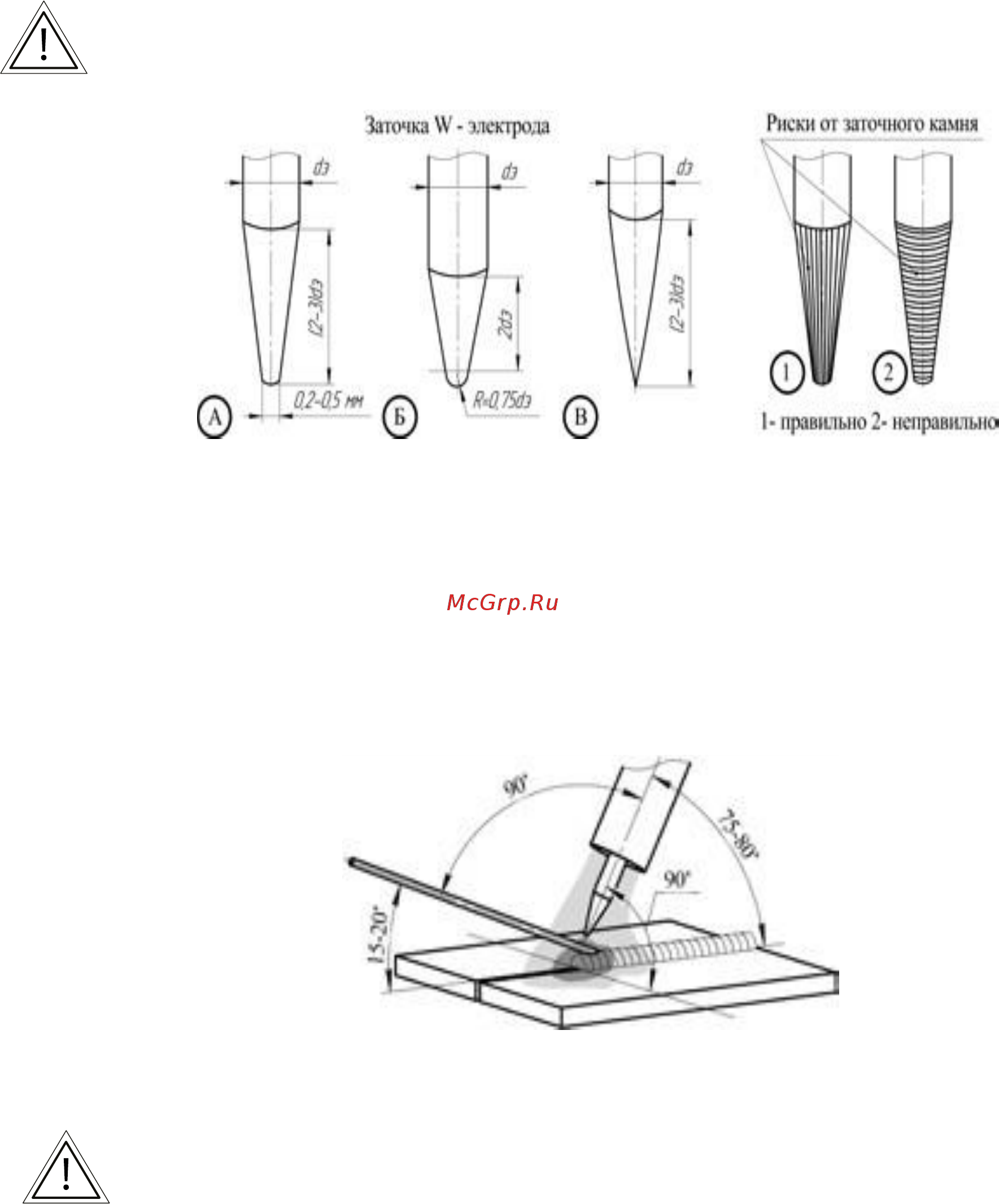

Рис. 9.2. Пример заточки вольфрамового электрода:

А) при сварке на постоянном токе > 50 A; Б) при сварке алюминия; В) при сварке на постоянном

токе < 50 A без притупления.

Сварку обычно выполняют справа налево. При сварке без присадочного материала электрод

располагают перпендикулярно к поверхности свариваемого металла, а с присадочным материалом -

под углом. Присадочный пруток перемещают впереди горелки (см. рис. 9.4).

Рис. 9.3. Угол наклона горелки.

При аргонодуговой сварке также следует не забывать про противоположный угол

наклона горелки (см. рис. 9.3) - это влияет на формирование сварочного шва.

Старайтесь держать горелку под углом 90°(по отношении к линии шва).

При наплавке валиков горизонтальных швов в нижнем положении присадочной проволоке

придают поступательные движения. Это надо делать так, чтобы металл равными порциями поступал

в сварочную ванну (см. рис. 9.4).

Не рекомендуется прекращать сварку удлинением дуги, отводя горелку. Это ухудшает газовую

защиту шва.
