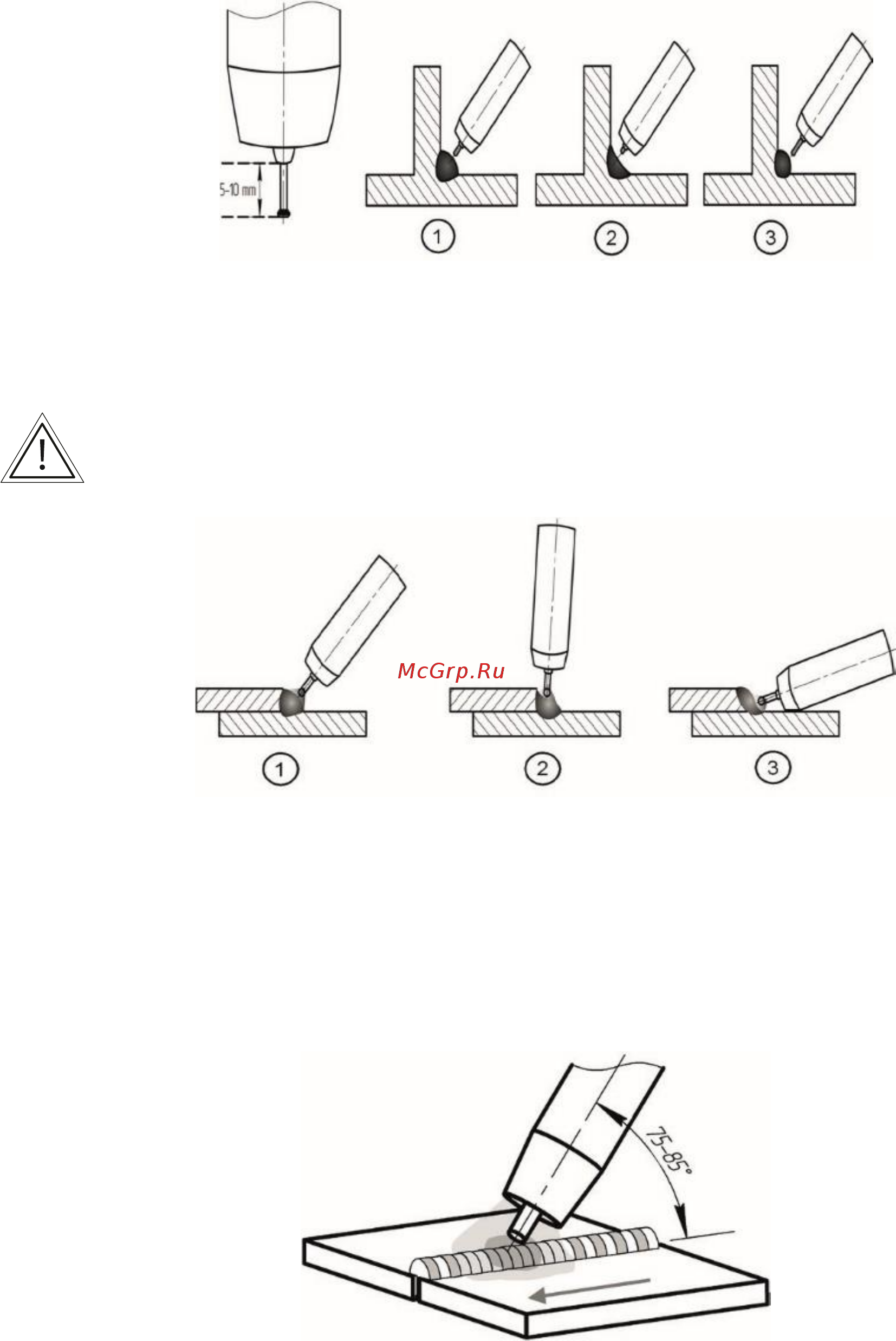

Рис. 7.4. Вылет сварочной проволоки.

1. Нормальный вылет. 2. Слишком маленький. 3. Слишком большой.

Вылет сварочной проволоки при сварке необходимо выдерживать постоянным.

На рис. 7.5 показан пример сварки в нижнем положении нахлесточного соединения.

Рис. 7.5. Формирование сварочного шва.

1. Угол наклона горелки нормальный. 2. Угол наклона горелки слишком большой. 3. Угол наклона

горелки слишком маленький.

Сварку в среде защитных газов в нижнем положении без разделки кромок выполняют обычно

без поперечных колебаний. Угол наклона горелки относительно заготовки показан на рисунке 7.6

Рис. 7.6. Угол наклона горелки.

При сварке угловых швов в вертикальном положении сварку ведут снизу-вверх. При сварке

тонколистового металла сварку следует вести сверху-вниз, это упрощает сварочный процесс и

уменьшает вероятность прожига металла (см. рис. 7.7).
