керамические направляющие ленты не упали,

так как они могут разбиться.

8. Установите транспортер со стороны двигателя

и снимите ленту с транспортера.

9. Установите новую ленту вместе с

направляющими (см. раздел 10.0) и установите

на место стол транспортера. Отрегулируйте

натяжение и ход новой ленты.

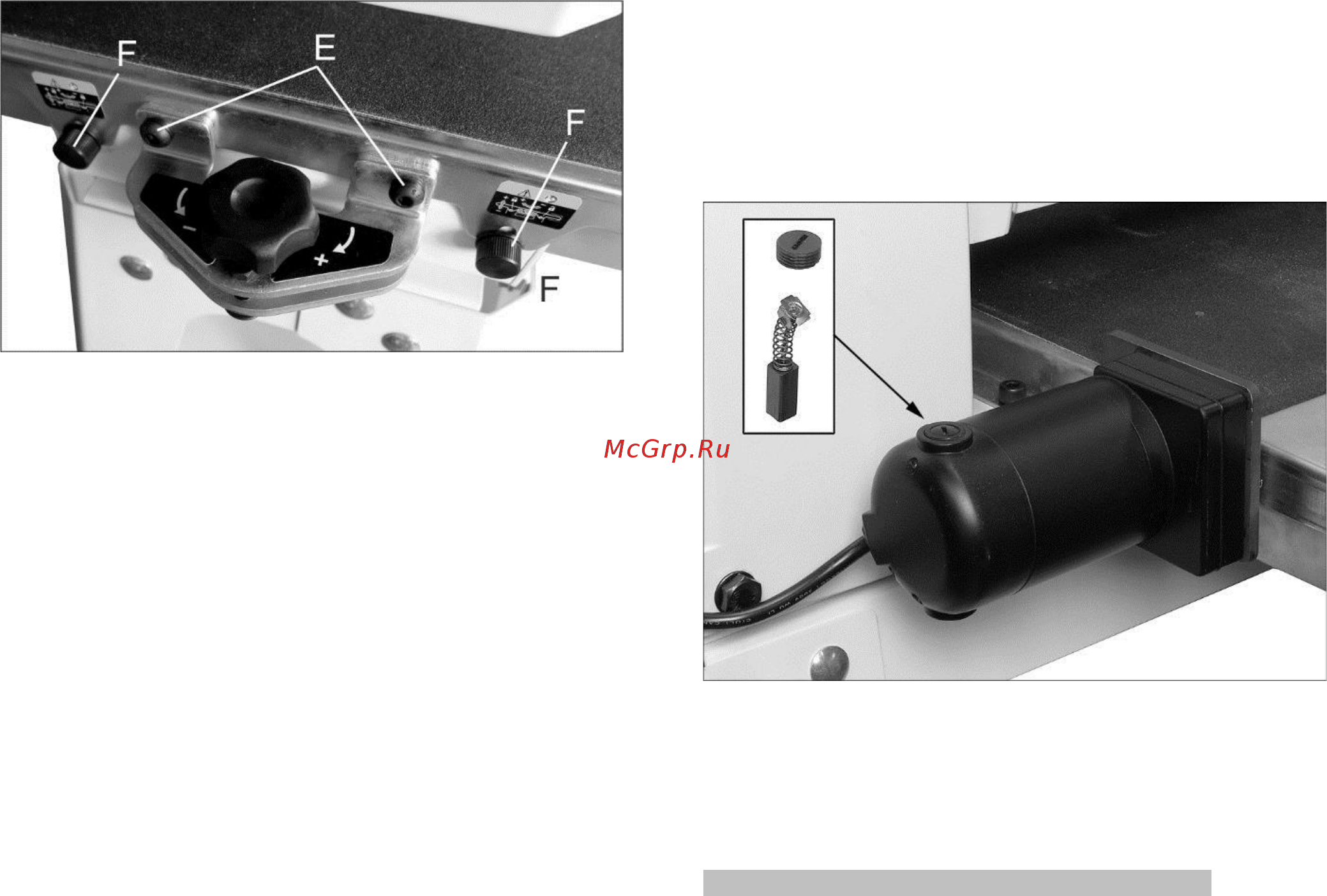

Рис. 10-3

Примечание: если лента транспортера при его

движении постоянно смещается на одну из сторон

станка, данную проблему можно решить, перевернув

ее. Чтобы убедиться, что настил транспортёра не

искривлен, положите на него уровень. При

необходимости выровняйте станок по уровню. Если

данные меры не помогают, выполните следующие шаги:

Шаг 1: Проверьте приводной и неприводной ролики

транспортера, чтобы убедиться, что они расположены

параллельно поверхности настила. Для этого сначала

отцентруйте ленту транспортера на настиле. Затем

положите на внешний край (с левой стороны) настила

поверочную линейку так, чтобы она проходила через

ролик. Запомните расстояние между роликом и

поверочной линейкой.

Шаг 2: Теперь повторите Шаг 1 с правой (внутренней)

стороны транспортера. Сравните измерения,

сделанные с двух сторон. Если они не равны, ослабьте

один из кронштейнов, которые поддерживают ролики.

Слегка наклоняйте кронштейн до тех пор, пока

расстояние между роликом и поверочной линейкой не

будет равным с обеих сторон. Затем затяните

кронштейн.

9.4 Проверка угольных щеток

Для поддержания эффективной работы двигателя

проверяйте угольные щетки каждые 2 месяца или чаще,

если шлифовальный станок интенсивно

эксплуатируется. Если двигатель глохнет или

происходит потеря мощности, замените обе щетки

одновременно.

Если продолжить использовать изношенные щетки, это

можно привести к повреждению якоря двигателя.

1. Отключите станок от сети, выдернув вилку из розетки.

2. Отвинтите и снимите крышку при помощи шлицевой

отвертки. См. рис. 10-4.

3. Аккуратно приподнимите край бронзового зажима,

пока пружина не выскочит из отверстия. (При снятии

щетки запомните, как она была расположена. Ее

следует вставить таким же образом. Неправильная

установка щетки приведет к ненадлежащей работе

двигателя.) Вытяните щетку и проверьте ее. Щетку

следует заменить, если заметите следующее:

 Щетка износилась до длины примерно 13 мм

 Риски, выкрашивание, прижоги или поломка.

 Конец щетки неровный

 Ненормальный цвет пружины

 Сжатая/поврежденная пружина

4. Установите новую щетку (или установите назад

имеющуюся) и слегка вдавите ее в отверстие, пока

бронзовый зажим не зафиксируется.

5. Установите крышку на место.

6. Повторите действия для другой щетки.

ПРИМЕЧАНИЕ: рекомендуется дать станку поработать

вхолостую несколько минут, чтобы приработались

новые щетки.

Рис. 10-4

9.5 Дополнительное обслуживание

Все остальное дополнительное обслуживание должен

осуществлять авторизированный сервисный инженер.

10.0 Комплект керамических направляющих

Артикул: PM2244-213

Направляющие значительно сокращают количество

работ по регулировке хода ленты транспортера. Они

уже установлены на шлифовальный станок. При

необходимости переустановки или замены

направляющих, выполните следующие шаги:

1. Отключите станок от сети, выдернув вилку из розетки.

2. Поднимите барабан в крайнее верхнее положение.

3. Поверните оба натяжных винта, чтобы ослабить

натяжение ленты, и отведите приводной ролик до конца

вовнутрь.

4. Удалите 4 болта, которые крепят стол транспортера к

основанию станка.

5. Поднимите стол транспортера и сдвиньте со станка.

Переверните стол транспортера вверх ногами. Будьте

аккуратны, чтобы не повредить ленту транспортера.

6. На нижней стороне стола транспорта находятся U-

образные каналы, приваренные к столу. Направляющая

расположена внутри U-образного канала со стороны

подачи заготовки. Задняя часть направляющей

намагничена и таким образом она крепится к боковой

стенке транспортера. Не устанавливайте

направляющую, если кромка ленты транспортера

повреждена или порвана.

7. После установки одной направляющей заведите

ленту транспортера в ее нижний паз. Примечание: При

правильной установке будет виден только нижний
