15
REAL MIG
Перед началом сварки при изменении диаметра или марки проволоки
необходимо заменить токоподводящий наконечник и направляющий
канал.
При использовании алюминиевой проволоки направляющий канал
необходимо заменить на тефлоновый.

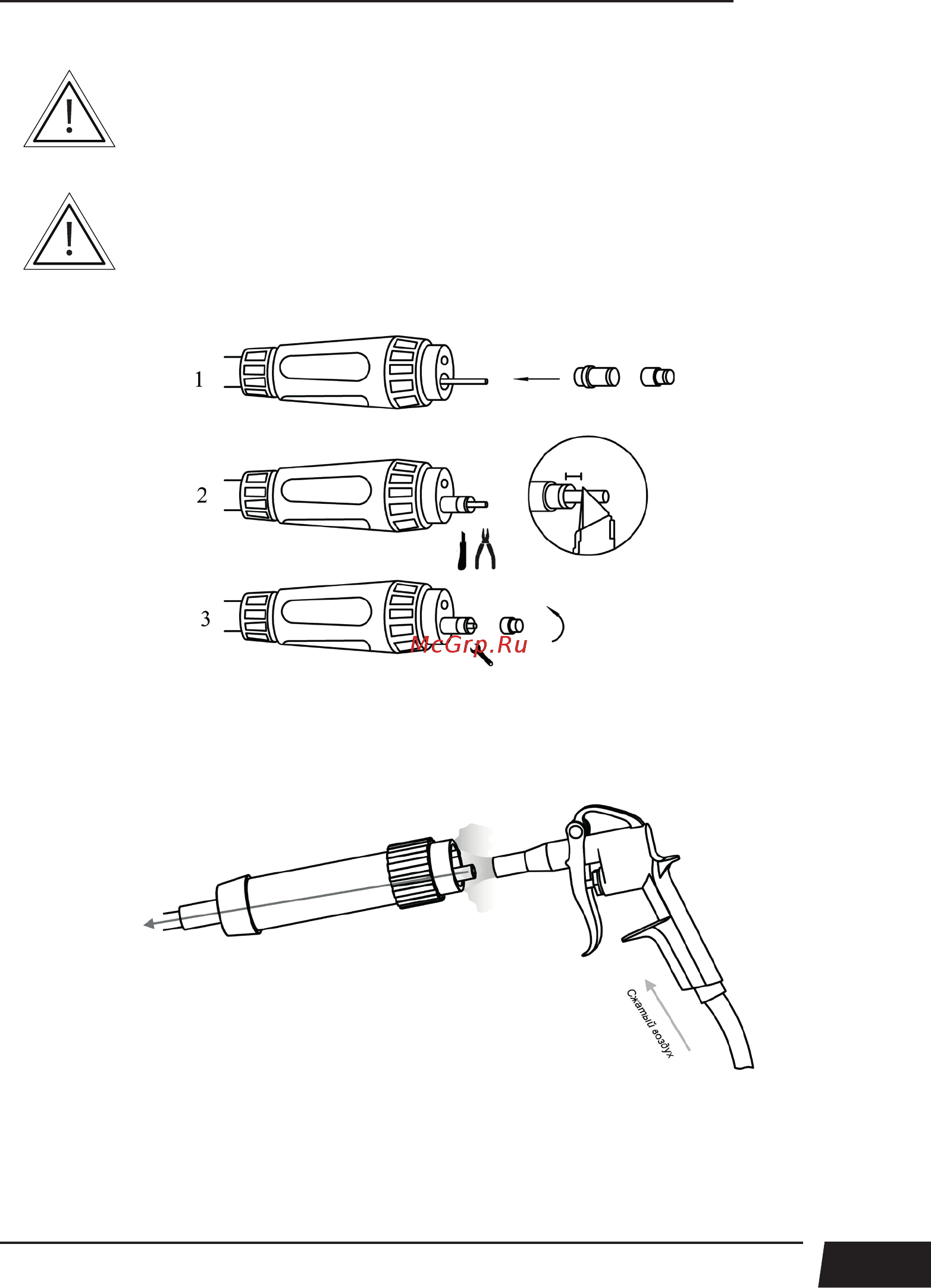

Порядок смены направляющего канала показан на рисунке 7.4
Рис. 7.4. Смена канала.
Периодически продувайте сварочную горелку сжатым воздухом для удаления грязи и
мелкой стружки (см. рис. 7.5).
Рис. 7.5. Схема продувки горелки.
Для увеличения срока службы наконечника и сопла перед сваркой рекомендуется обра-
батывать их специальными антипригарными составами.
2-3 мм
