14
Главным в получении оптимальных результатов
при использовании шлифовального станка
является правильная регулировка. При проверке
регулировок и установок обратите внимание на то,
что если вы меняете одну регулировку, она часто
оказывает влияние на другие регулировки. Лучше
всего проверить все регулировки во время устранения
неисправности.
17. РЕКОМЕНДУЕМЫЕ ПРИСПОСОБЛЕНИЯ И УСТРОЙСТВА
17.1. Пылесосы для сбора стружки и древесной пыли
Для сбора стружки и древесной пыли при работе рекомендуем использовать пылесосы «КОРВЕТ», Рис. 45, различных
модификаций (см. Таблицу), которые обеспечат надлежащие условия работы и сохранят ваше здоровье.
Рис. 14
КОРВЕТ 60
КОРВЕТ 61
КОРВЕТ 65
КОРВЕТ 66
КОРВЕТ 67
Напряжение питания
220В, 50 Гц
220В, 50 Гц
220В, 50 Гц
380В, 50 Гц
380В, 50 Гц
Потребляемая мощность
750 Вт
750 Вт
2200 Вт
3750 Вт
3750 Вт
Расход воздуха
13,9 м
3
/мин.
14,2 м
3
/мин.
62,3 м
3
/мин.
70,8 м
3
/мин.
76 м
3
/мин.
Объём фильтра
0,064м
3
0,306м
3
0,306м
3
0,7м
3
Объём пылесборника
0,015м
3
0,064м
3
0,306м
3
0,43м
3
0,59м
3
Код для заказа
90600
90610
90650
90660
90670
17.2. Опора роликовая
Для создания удобства при работе со станком рекомендуем приобрести опору роликовую (Рис.28), которая
облегчит работу с заготовками большой длины как при подаче заготовки на обработку, так и передаче готового
изделия после обработки.
Код для заказа 29940 Код для заказа 29941 Код для заказа 29942
Рис. 15
18. СВИДЕТЕЛЬСТВО О ПРИЕМКЕ И ПРОДАЖЕ
Шлифовальный станок модели "КОРВЕТ 59-92" Зав. № ________________________________________________
соответствует требованиям технических регламентов таможенного союза: ТР ТС 010/2011; ТР ТС 004/2011; ТР
ТС 020/2011, обеспечивающим безопасность жизни, здоровья потребителей и охрану окружающей среды и
признан годным к эксплуатации.
“____”________________201 г. __________ Входной контроль ”____”________________201 г. ___________
(дата изготовления) (штамп отк) (дата проверки) (штамп вк)
Дата продажи “___”_____________ 201 г. __________________ _________________
(подпись продавца) (штамп магазина)
7

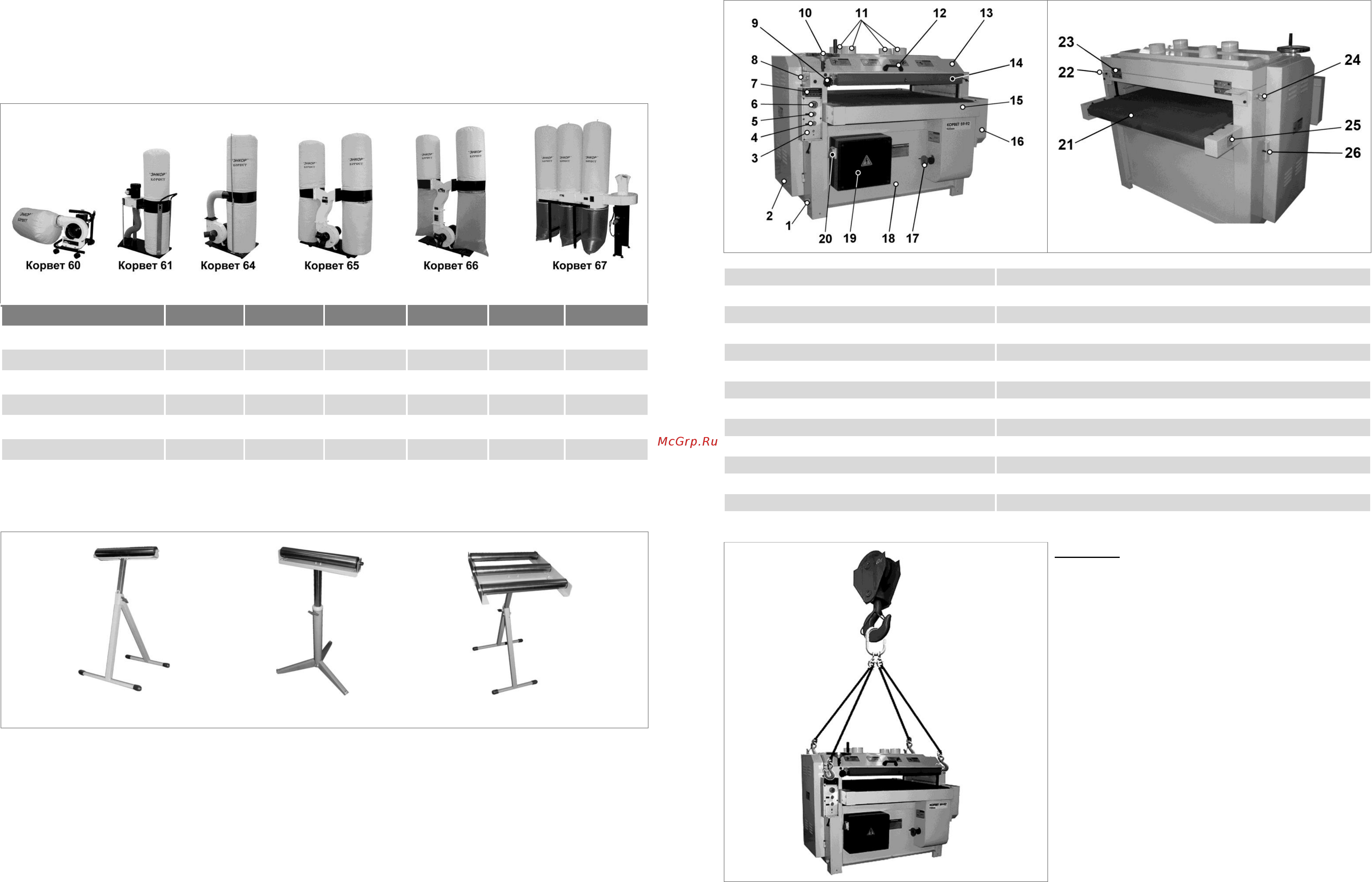

6. УСТРОЙСТВО СТАНКА
6.1. Станок состоит из следующих сборочных единиц и деталей (Рис. 2-3)
Рис. 2
Рис. 3
1. Ввод (электропровода)
14. Планка (микровыключателя)
2. Кожух
15. Стол рабочий
3. Пульт управления
16. Кожух
4. Кнопка ВКЛ автоподачи
17. Маховик регулировки скорости транспортёрной ленты (автоподачи)
5. Кнопка ВКЛ шлифование
18. Станок шлифовальный
6. Кнопка выключения
19. Щиток распределительный электрический
7. Цифровое табло (дисплей)
20. Выключатель питания станка
8. Рым-болт (передний)
21. Лента транспортёрная
9. Винт фиксации (подъёма рабочего стола)
22. Упор кожуха барабанов
10. Маховик подъёма / опускания
23. Петля
11. Патрубок пылеотводящий
24. Рым-болт (задний)
12. Ручка (кожуха барабанов)
25. Регулировочный болт натяжения транспортёрной ленты.
13. Кожух барабанов
26. Винт фиксации кожуха
7. РАСПАКОВКА
Рис. 4
Внимание! Если станок внесён в зимнее время в
отапливаемое помещение с улицы или из холодно-
го помещения, не распаковывайте и не включайте
её в течение 8 часов, чтобы он прогрелся до тем-
пературы окружающего воздуха. В противном слу-
чае станок может выйти из строя при включении
из-за сконденсировавшейся влаги на холодных
поверхностях элементов электродвигателей.
7.1. Откройте упаковку, извлеките станок и все ком-
плектующие узлы и детали.
7.2. При монтаже и перемещении станка необходимо
использовать подъемные механизмы и оснастку (крю-
ки, стропы, чалки и т.д.), рассчитанные на перемеще-
ние грузов не менее 500 кг.
7.3. Перемещение станка грузоподъемными механиз-
мами производите согласно схеме строповки за 4 рым-
болта (8 и 24), Рис.3;4. Погрузочно-разгрузочные рабо-
ты должен выполнять специально обученный персонал.
7.4. Проверьте комплектность станка согласно разделу 3.
