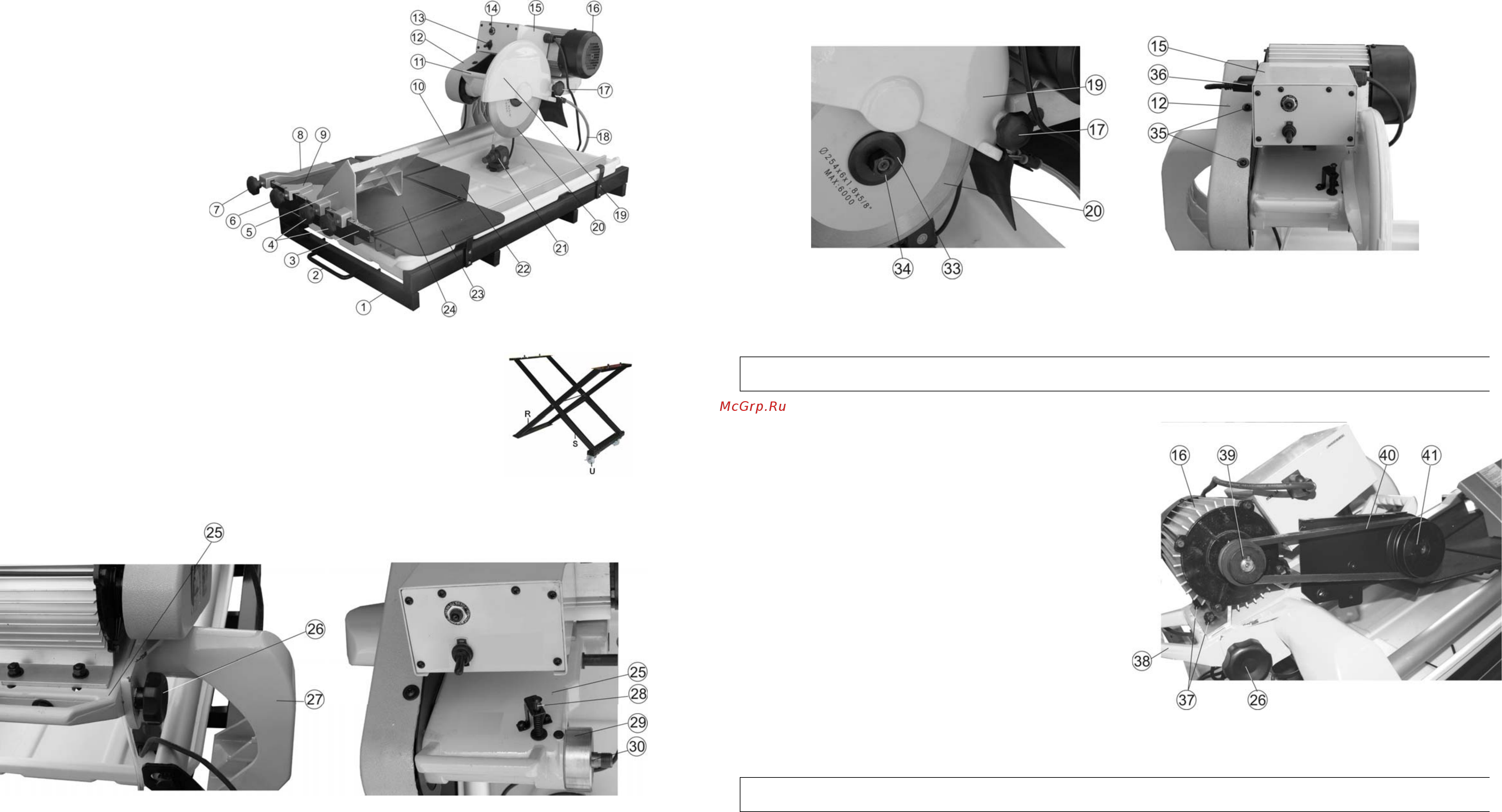

7. УСТРОЙСТВО (Рис. 2,3)
Рис. 2
1. Станина
2. Ручка (транспортная)
3. Направляющая планка
4. Винт крепления
5. Стол наклонный
6. Винт крепления
7. Винт крепления
8. Направляющий упор
9. Угловой упор
10. Поддон
11. Ручка плиткореза
12. Защитный кожух
13. Переключатель
14. Кнопка теплового реле
15. Электрический щиток
16. Электродвигатель
17. Винт крепления
18. Шланг
19. Кожух защитный
20. Отрезной диск
21. Насос
22. Удлинитель стола
23. Удлинитель стола
24. Рабочий стол
8. СБОРКА ОСНОВАНИЯ
Соберите основание, как указано на Рис.3, установите и закрепите на нем станину (1)
плиткореза и зафиксируйте её при помощи двух болтов с квадратным подголовком и
фиксирующих гаек (см. п.4).
Для повышения устойчивости плиткореза при работе опорные ролики (U) основания
фиксируются перемещением флажков.
Рис. 3
9. СБОРКА
Рис. 4
9.1. Установите и закрепите две ручки (2), Рис. 2.
9.2. Как показано на Рис.3, на консоли (27) установите и закрепите винтом (26) блок двигателя (25).
9.3. На посадочное место (29) блока двигателя (25) установите и винтом крепления (17) закрепите защитный кожух
(19), Рис.4,5.
9.4. С учётом направления вращения установите отрезной диск (20), установите фланец (33). Удерживая толкатель (28)
в нижнем положении, заблокируйте шпиндель (30). Отрезной
диск (20) закрепите гайкой (34), используя специальный
ключ (G), Рис.1,4,5.
9.5. В зависимости от предполагаемой операции и размеров заготовки, установите удлинители стола (22 и 23), Рис. 2.
9.6. В зависимости от предполагаемой операции, установите и винтами крепления (4,6 или 7) зафиксируйте наклонный
стол (5), или угловой упор (9), или направляющий упор (8), Рис.2.
7
9.1.7. Подключите вилку питания (36) насоса (21) к розетке электрощитка (15), шланг
насоса вставьте в специальную
ответную часть, как показано на Рис. 2,6.
9.1.8. Надежно закрепите насос (21) на корпусе поддона с помощью четырёх присосок, вмонтированных в корпус насоса (21).
Насос (21), электропровод питания и шланг (18) не должны мешать перемещению рабочего стола (24), Рис.2.
Рис. 5 Рис. 6
10. РЕГУЛИРОВКА
Плиткорез отрегулирован на заводе - изготовителе, но при транспортировке точность установок регулировочных винтов может
нарушиться.
ВНИМАНИЕ: Перед регулировкой узлов и механизмов плиткореза отсоедините вилку шнура электропитания от
питающей розетки.
10.1. Регулировка натяжения ремня привода
10.1.1. Выкрутите два установочных винта (35), снимите
защитный кожух (12), Рис.6.
10.1.2. Для регулировки натяжения ремня привода (40)
ослабьте фиксацию двух гаек (37) установки электродвигателя
(16), переместите электродвигатель (16) в сторону натяжения
ремня привода (40). Удерживая электродвигатель (16),
зафиксируйте положение двумя гайками (37), Рис.7.
10.1.3. Чрезмерное натяжение ремня привода (40) может
привести к его преждевременному износу, а
недостаточное
натяжение - к проскальзыванию при нагрузке на шкивах (39 и
41) , Рис.7.
10.1.4. Установите и закрепите защитный кожух (12) , Рис.6.
10.2. Рег
у
лировка гл
у
бины резания
10.2.1. По мере износа отрезного диска (20) или выполнения
несквозного резания плитки, необходимо изменять глубину
резания, Рис.5.
10.2.2. Отключите плиткорез (отсоедините вилку шнура от
питающей розетки), ослабьте фиксацию винта (26), за ручку
(38) переместите блок двигателя (25) в выбранное положение
и зафиксируйте положение винтом (26), Рис. 5,7.
Рис. 7
11. ОСНОВНЫЕ ОПЕРАЦИИ
В интересах вашей безопасности всегда держите защитные кожухи, предусмотренные конструкцией, в исправном
состоянии. При любой неисправности их следует немедленно заменить.
11.1. Принцип работы (Рис. 2)
11.1.1. Плиткорез предназначен:
- для разрезания заготовки под углом 90°;
- снятия фаски под углом 45° к ее плоскости с применением наклонного стола (5);
- разрезания в размер по направляющему упору (8);
- разрезания в размер под углом 45° с использованием углового упора (9).
