Подготовка к работе

1. Осмотрите станок и убедитесь, что он не имеет повреждений.

2. Установите ножки стола и зафиксируйте их.

3. Установите подкатной стол на направляющие так, чтобы прорези одних

роликов были посажены на левую направляющую, а другие (сплошные) установлены

на горизонтальную поверхность правой направляющей. Убедитесь, что подкатной

стол легко перемещается по направляющим.

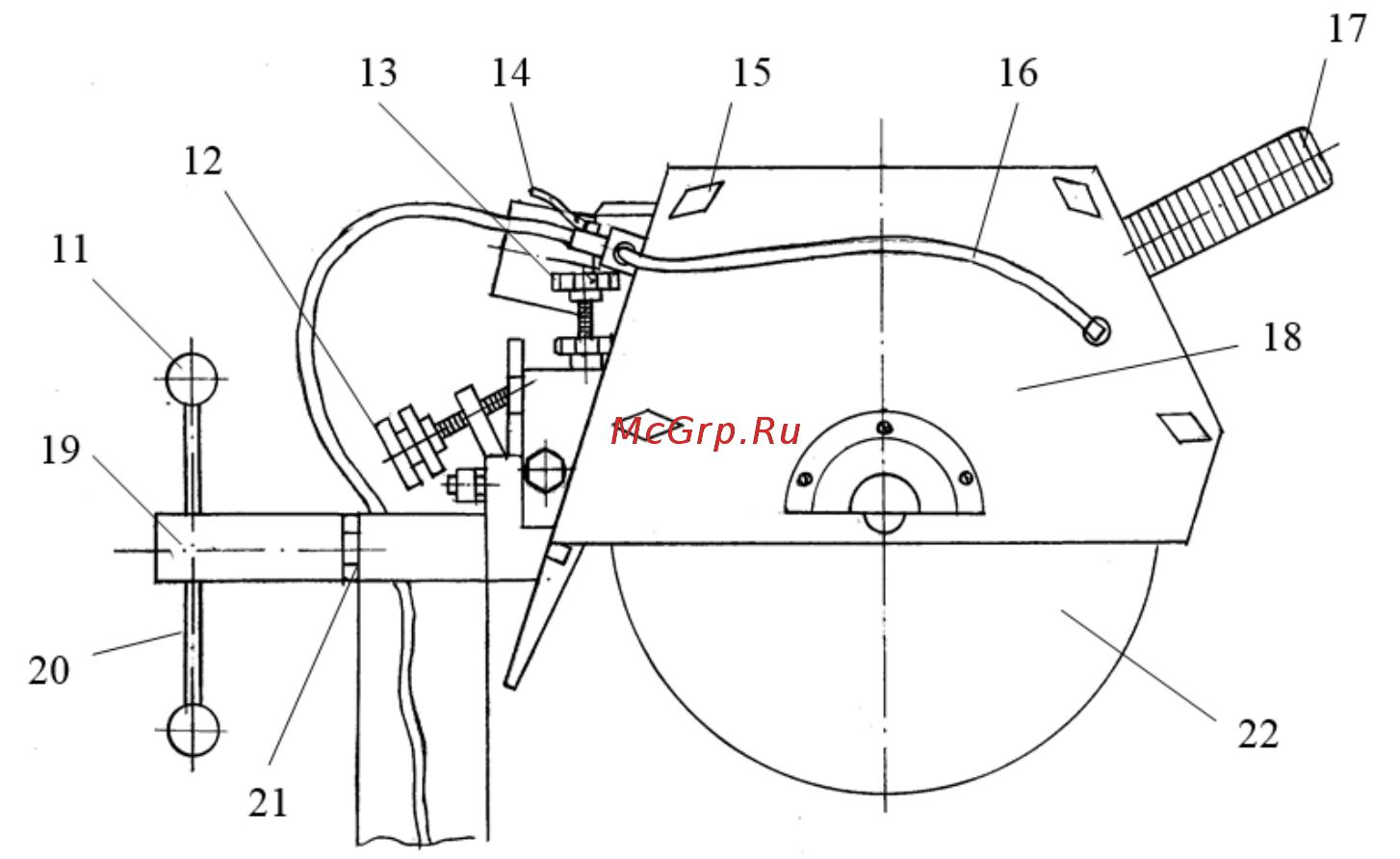

Рисунок 3 – Общий вид режущей головки

4. Выверните четыре барашковых винта 15 (Рис. 3), осторожно снимите

защитный кожух 18 (Рис. 3) и положите его на крышку электродвигателя. Установите

алмазный диск на ось электродвигателя таким образом, чтобы он был зажат между

двумя планшайбами и зафиксирован гайкой при помощи гаечного ключа на 30 и

дополнительного штыря-фиксатора (в комплект поставки не входит), введя его в

специальное отверстие на конце оси электродвигателя. Проверьте, попадает ли диск

в специальную прорезь подкатного стола, после чего установите обратно защитный

кожух 18 (Рис. 3).

5. Выкрутите винт-фиксатор 12 (Рис. 3), ограничивающий вертикальное

перемещение головки станка. Подкатите столик к диску и нажимая вниз ручку 17

(Рис. 2) убедитесь, что диск свободно входит в узкую прорезь стола. При помощи

гаечного ключа на 30 ослабьте фиксирующую гайку 21 (Рис. 3) и, взявшись за ручку,

расположенную на крышке двигателя, поверните головку станка на 45°. Убедитесь,

что диск входит в широкую прорезь подкатного стола станка, что свидетельствует о

правильной установке подкатного стола и диска. Для фиксации угла наклона головки
