Наименование деталей гайковерта ручного пневматического
MFW 016/610-1
Таблица 3.
№ Наименование Кол. № Наименование Кол.
1 Корпус 1 22 Крышка задняя 1
2 Крышка 1 23 Ротор 1
3 Штифт 1 24 Пластина 6
4 Клапан 1 25 Статор 1
5 Кольцо 1 26 Передняя крышка 1
6 Регулятор 1 27 Штифт 1
7 Пружина 1 28 Подшипник 1
8 Шарик стальной 1 29 Шайба 2
9 Прокладка 1 30 Шайба 1
10 Игла 1 31 Корпус 1
11 Пружина 1 32 Штифт 2
12 Заглушка 1 33 Ударники 2
13 Штуцер 1 34 Шпиндель 1
14 Вставка 1 35 Кольцо 1
15 Механизм спусковой 1 36 Кольцо стопорное 1
16 Вставка 1 37 Крышка 1
17 Кнопка 1 38 Кольцо 1
18 Винт М6х10 1 39 Втулка 1
19 Прокладка 1 40 Корпус 1
20 Кольцо 1 41 Шайба 3
21 Подшипник 1 42 Винт М6х20 3
11
а б в

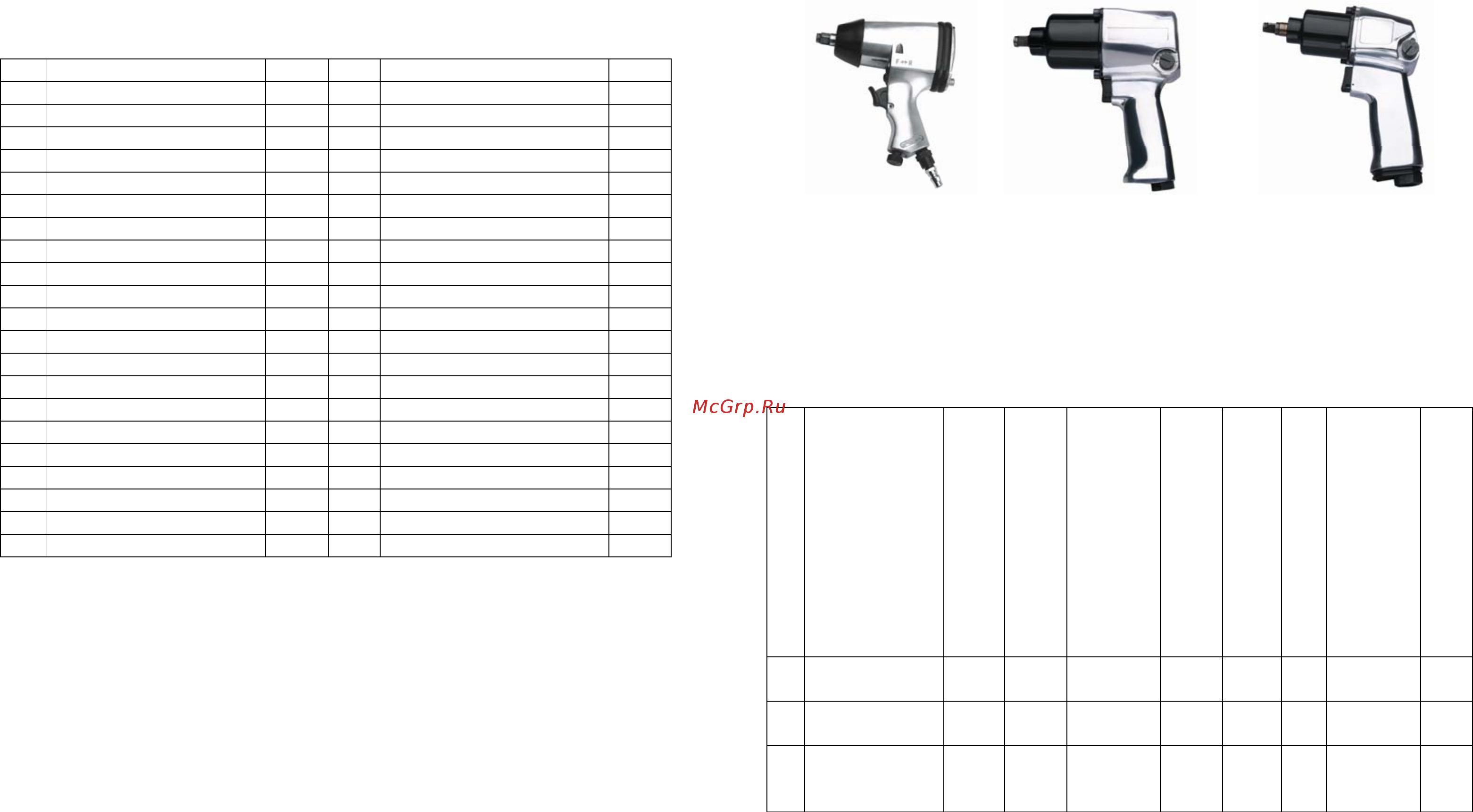

Рис.1. Гайковерты ручные пневматические
а- MFW 014/312-1; б- MFW 016/610-1; в- MFW 012/244-1
Технические характеристики гайковертов
Таблица 1.
№
Наименование
модели
Крутящий момент,
Нм
Номинальный расход
воздуха, л/мин
Тип ударного механизма
Посадочный размер
шпинделя, мм.
Максимальное давление
сжатого воздуха, кг/см2
Входной штуцер
Габариты изделия, см
Масса,
кг
1 MFW-
014/312-1
312 0,34
Храпови
к
12,7 6,3 ¼” длина-
180
2,2
1 MFW-
012/244-1
244 0,34
Двойной
удар
9,5 6,3 ¼” длина-
250
1,3
2
3 MFW-
016/610-1
610 0,34
Одиночн
ый удар
12,7 6,3 ¼” длина-
180
2,6
4
