REDTRACE.RU 2011 ООО “ГЕОПРИБОР” ©

ВНИМАНИЕ!

Лазерная продукция 2 класса, <1мВт

Не направляйте луч в глаза!

ГОРИЗОНТАЛЬНОСТЬ ЛИНИИ

Отв

ес

Отв

ес

Вер

тик

альная линия

Вертик

альная линия

Отвес

Отв

ес

ПРЯМОЙ УГОЛ

Вер

тик

альная линия

Вертикальная линия

линия прямог

о уг

ла

линия пр

ямог

о уг

ла

линия прямого угла

линия пр

ямог

о уг

ла

1. Назначение прибора и меры предосторожности

Лазерный нивелир серии ONLINE предназначен для определения превы-

шений, выставления и выверки горизонтальных и вертикальных конструк-

ций, разбивочных работ и т.д.. Прибор серии ONLINE является многофун-

кциональным инструментом, позволяет посредством развернутых лазер-

ных лучей задавать горизонтальную (развёртка 120°) и вертикальные плос-

кости (количество которых зависит от модели), имеет надирный луч

(только в ONLINE 2).

Лазерный построитель может комплектоваться специальным детектором

лазерного излучения, который значительно увеличивает дальность

работы и позволяет производить наружные работы в условиях, когда ла-

зерный луч не виден.

Успешно применяется при производстве следующих работ:

- Выравнивание стен, потолков, полов

- Заливка полов, фундаментов, нивелировка площадок

- Плиточные и облицовочные работы

- Установка подвесных потолков

- Монтажные работы

• Не направляйте луч в глаза.

• Содержите прибор, особенно окна излучения, в чистоте.

• Оберегайте прибор от ударов и падений.

• Храните в сухом месте.

• Не мойте прибор водой, он не является герметичным.

• При транспортировке прибора пользуйтесь кейсом.

1. Назначение прибора и меры предосторожности

Лазерный нивелир серии ONLINE предназначен для определения пре-

вышений, выставления и выверки горизонтальных и вертикальных ко-

нструкций, разбивочных работ и т.д.. Прибор серии ONLINE является

многофункциональным инструментом, позволяет посредством разверну-

тых лазерных лучей задавать горизонтальную (развёртка 120°) и верти-

кальные плоскости (количество которых зависит от модели), имеет над-

ирный луч (только в ONLINE 2).

Лазерный построитель может комплектоваться специальным детекто-

ром лазерного излучения, который значительно увеличивает дальность

работы и позволяет производить наружные работы в условиях, когда ла-

зерный луч не виден.

Успешно применяется при производстве следующих работ:

- Выравнивание стен, потолков, полов

- Заливка полов, фундаментов, нивелировка площадок

- Плиточные и облицовочные работы

- Установка подвесных потолков

- Монтажные работы

• Не направляйте луч в глаза.

• Содержите прибор, особенно окна излучения, в чистоте.

• Оберегайте прибор от ударов и падений.

• Храните в сухом месте.

• Не мойте прибор водой, он не является герметичным.

• При транспортировке прибора пользуйтесь кейсом.

Использование прибора не по назначению, несоблюде-

ние правил эксплуатации, может привести к его поломке,

либо нанести вред здоровью.

Использование прибора не по назначению, несоблюде-

ние правил эксплуатации, может привести к его поломке,

либо нанести вред здоровью.

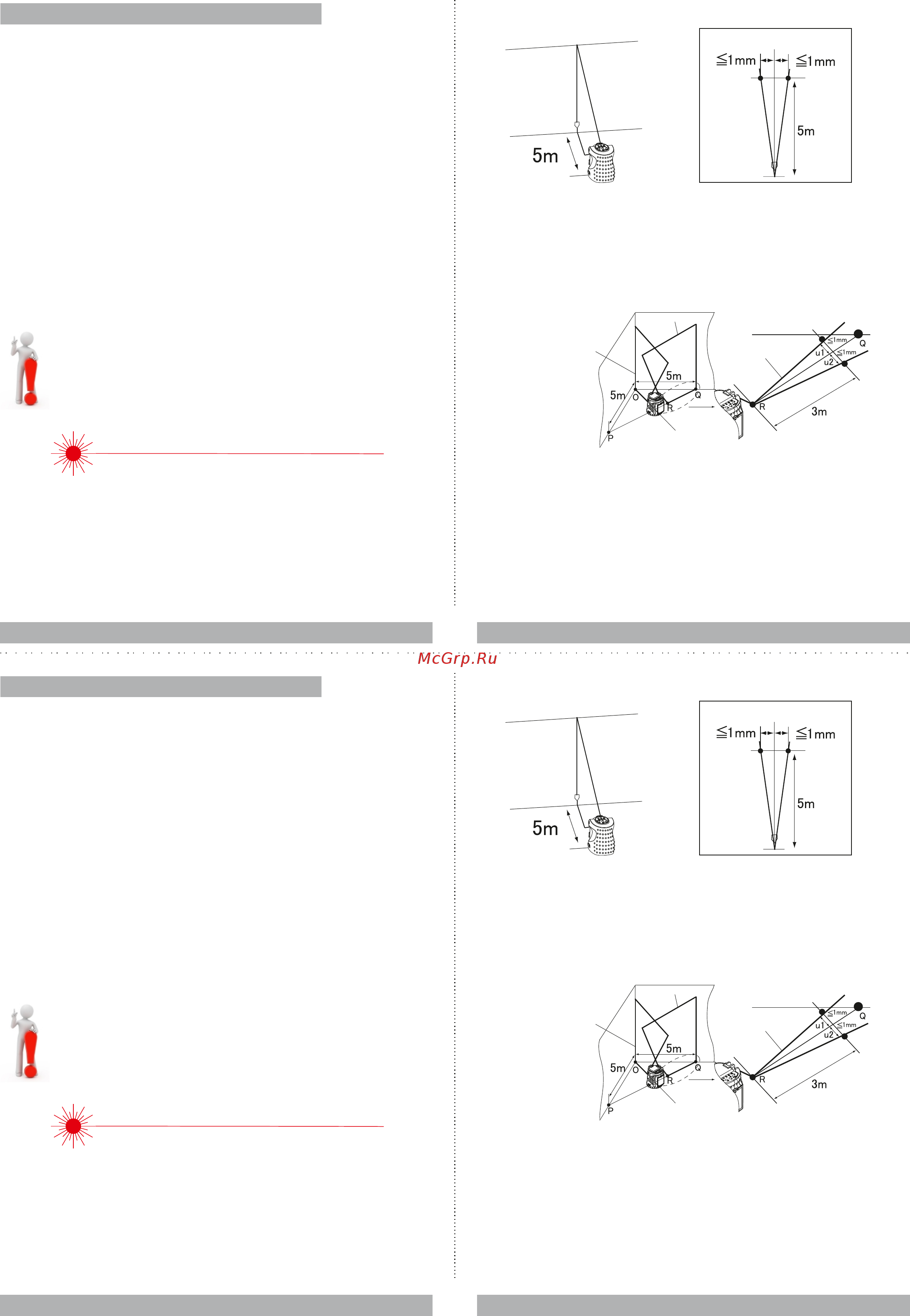

1. Подвесьте отвес длиной не менее 2м.

2. Установите прибор на расстоянии 5м от отвеса.

3. Поочередно проецируйте вертикальные лучи на нить отвеса.

4 Если уклонение луча от нити отвеса более 1мм - прибору необходима

юстировка в условиях мастерской.

1. Подвесьте отвес длиной не менее 2м.

2. Установите прибор на расстоянии 5м от отвеса.

3. Поочередно проецируйте вертикальные лучи на нить отвеса.

4 Если уклонение луча от нити отвеса более 1мм - прибору необходима

юстировка в условиях мастерской.

1. В пересечении двух стен и пола отметьте точку О.

2. Так же отметьте точки Р и Q на расстоянии 5м от точки О, в пересече-

нии стены и пола.

3. Установите прибор в центре линии Р-Q.

4. Поверните прибор таким образом, чтобы одна из вертикальных линий

проходила через точку О. На линии P-Q отметьте точку R, вблизи того

места где лазерный луч касается пола, как показано на схеме.

5. Отложите отрезок длиной 3м на линии R-Q, как показано на схеме.

6. Расстояния u1 или u2 не должны превышать 1мм, если это не так -

прибору необходима юстировка в условиях мастерской.

1. В пересечении двух стен и пола отметьте точку О.

2. Так же отметьте точки Р и Q на расстоянии 5м от точки О, в пересече-

нии стены и пола.

3. Установите прибор в центре линии Р-Q.

4. Поверните прибор таким образом, чтобы одна из вертикальных линий

проходила через точку О. На линии P-Q отметьте точку R, вблизи того

места где лазерный луч касается пола, как показано на схеме.

5. Отложите отрезок длиной 3м на линии R-Q, как показано на схеме.

6. Расстояния u1 или u2 не должны превышать 1мм, если это не так -

прибору необходима юстировка в условиях мастерской.
